4 200 689 / 04
2. Montage
2.1 Placement, mise à niveau
Avant montage des jaquettes et de l'isolation, le préparateur d'eau chaude sanitaire doit être mis à niveau à
l'aide d'un niveau à bulle d'air de façon que l'axe longitudinale de la partie supérieure du préparateur soit
exactement horizontale.
Encombrement
Au moins 40 cm de chaque côté, droite et gauche.
Si ces écarts ne peuvent pas être respectés, le préparateur d'eau chaude sanitaire doit être isolé avant d'être
placé dans sa place finale.
2.2 Montage des rails de guidage inférieurs

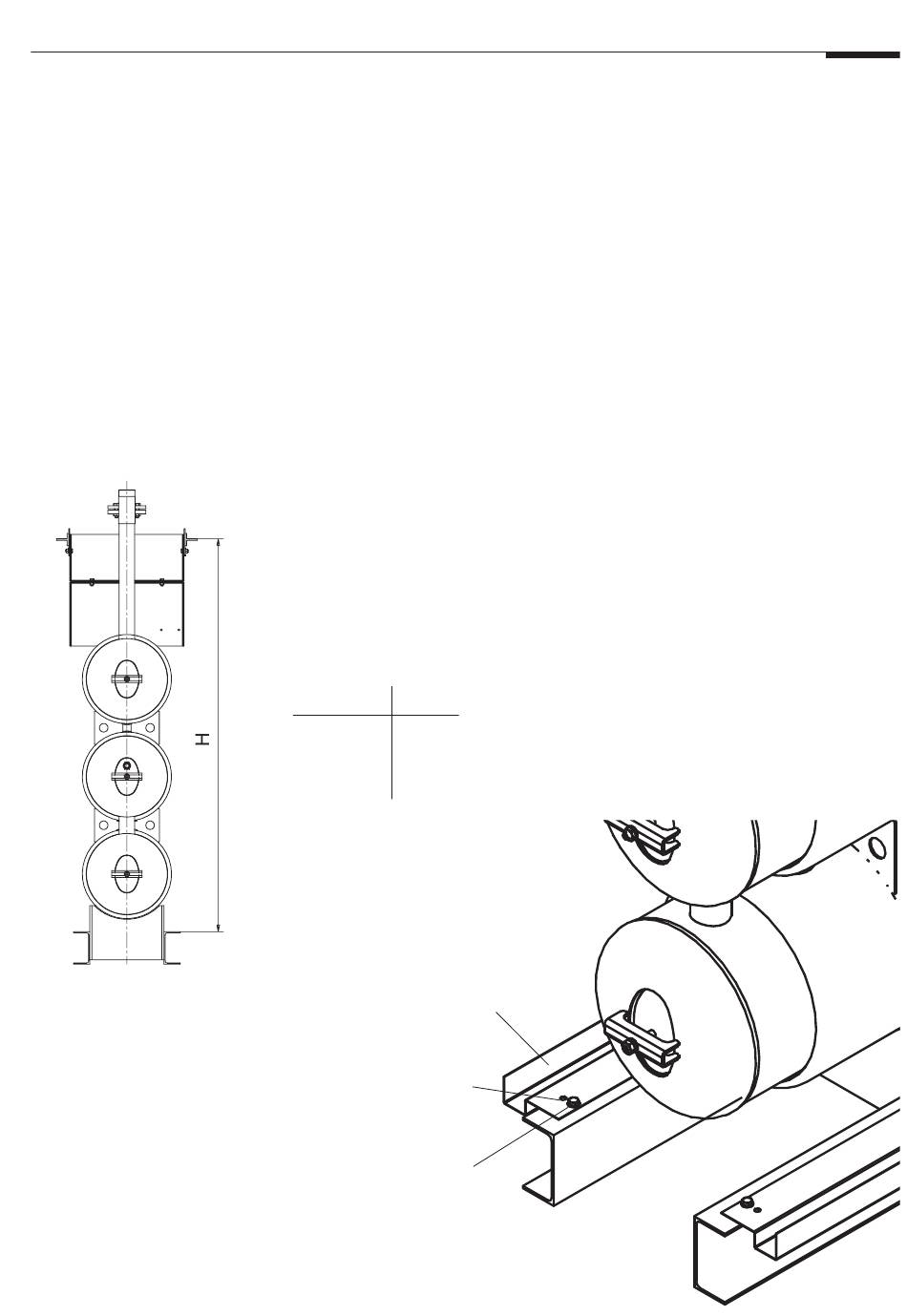

Vérifier la côte H entre le rail de fixation supérieur et le rail du socle (figure 3). Les rails (1) sont fixés au rail du
socle par des vis hexagonales (figure 4).
Attention: Pur les types F 32,42,52- Trou A
Pour les types F 21,31,41,51- Trou B
2. Montage
Types
H
F 21,31,32
1454
F 41,42
1639
F 51,52
1999
Fig. 3
Trou A
Trou B
1
3
Fig. 4
