14
4. Installation
4.1 Raccordement du côté chauffage

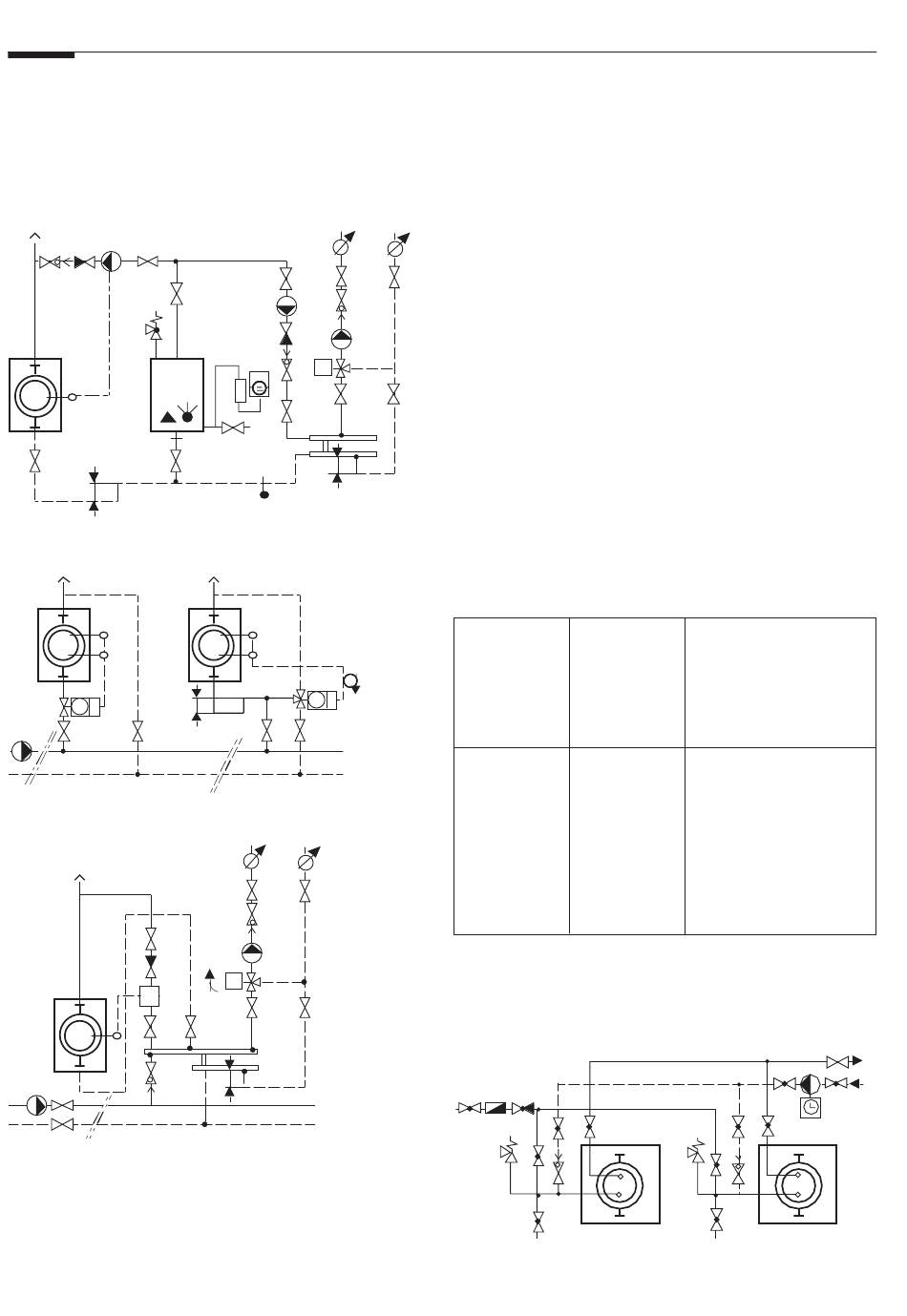

Exemples hydrauliques
Préparateur d'eau chaude sanitaire dans une centrale
thermique
3
1
2
4
Raccordement à la télécommande à distance de la
chaufferie, maximum 110°C, 8 bar
3
M
5
Préparateur d'eau chaude sanitaire dans une sous station
3
2
1
1 Pompe de charge
2 Clapet anti retour
3 Purgeur automatique
4 Sac pour la réduction de la circulation gravitationnelle
monotube
5 Soupape à passage direct motorisée
6 Vanne à trois vois motorisée
M
4
3
6
M
4
M
4
4. Installation
4.2
Raccordements du côté eau potable
Prière de respecter entre autres DIN 1988 partie 2 et
DIN 4753 partie 1 lors de l'exécution.
- Avant tout raccordement hydraulique il est
impérativement nécessaire de rincer les tuyaux de
conduite. De cette façon on évite toute entrée
d'écailles métalliques ou de saleté dans le préparateur
d'eau chaude sanitaire.
- Les clapets d'arrêt dans le circuit primaire et
secondaire permettent un entretien du préparateur
d'eau chaude sanitaire et de ses composants sans
la vidange de l'installation entière.
Ces vannes permettent de même une séparation du
préparateur d'eau chaude sanitaire lors des essaies
de pression de l'installation en cas de pression
supérieure à celle admise au préparateur d'eau chaude
sanitaire.
- Chaque préparateur d'eau chaude potable doit être
équipé avec au moins une soupape de sécurité à
membrane agrée (munie d'un signe de contrôle du
TÜV).
Le diamètre nominal de la soupape de sécurité est
imposé par DIN 1988 partie 2 §4.3.4.1.1 – tableau 5.
Volume
nominal
l
≤200
>200 ≤1000
>1000 ≤5000
>5000
Schéma de principe du raccordement
sanitaire
Deux préparateurs d'eau chaude sanitaire raccordés
parallèlement
1
1 = eau froide
2 = eau chaude
3 = cirkulation
Puissance de Diamètre minimal de la
chauffe
soupape de sécurité
kW
(c'est la taille du raccor-
dement d'entrée qui
compte)
maximale
minimale
75
R oder Rp 1/2
150
R oder Rp 3/4
250
R oder Rp 1
>250
Selon les normes et
les réglages d'usine
2
3
1
4 200 689 / 04
2
3
2
3
1
