Quickie Pulse 6BC Mode D'emploi page 83

F RA NÇA I S
Réglage de la profondeur du siège
3. Réglage par incréments de 2,5 cm (1 po)
a. À l'aide d'une clé hexagonale de 5 mm, retirez les vis M8 à tête plate (A) (3) de
chaque côté.
b. À l'aide d'une clé hexagonale de 5 mm, retirez la vis M8 à tête plate (B) (1) de chaque
côté.
c. À l'aide d'une clé hexagonale de 5 mm, desserrer la vis M8 à tête plate (C) (1) de
chaque côté.
d. En tenant le dossier des deux côtés, glissez-le vers l'avant ou vers l'arrière jusqu'à
obtenir la position souhaitée

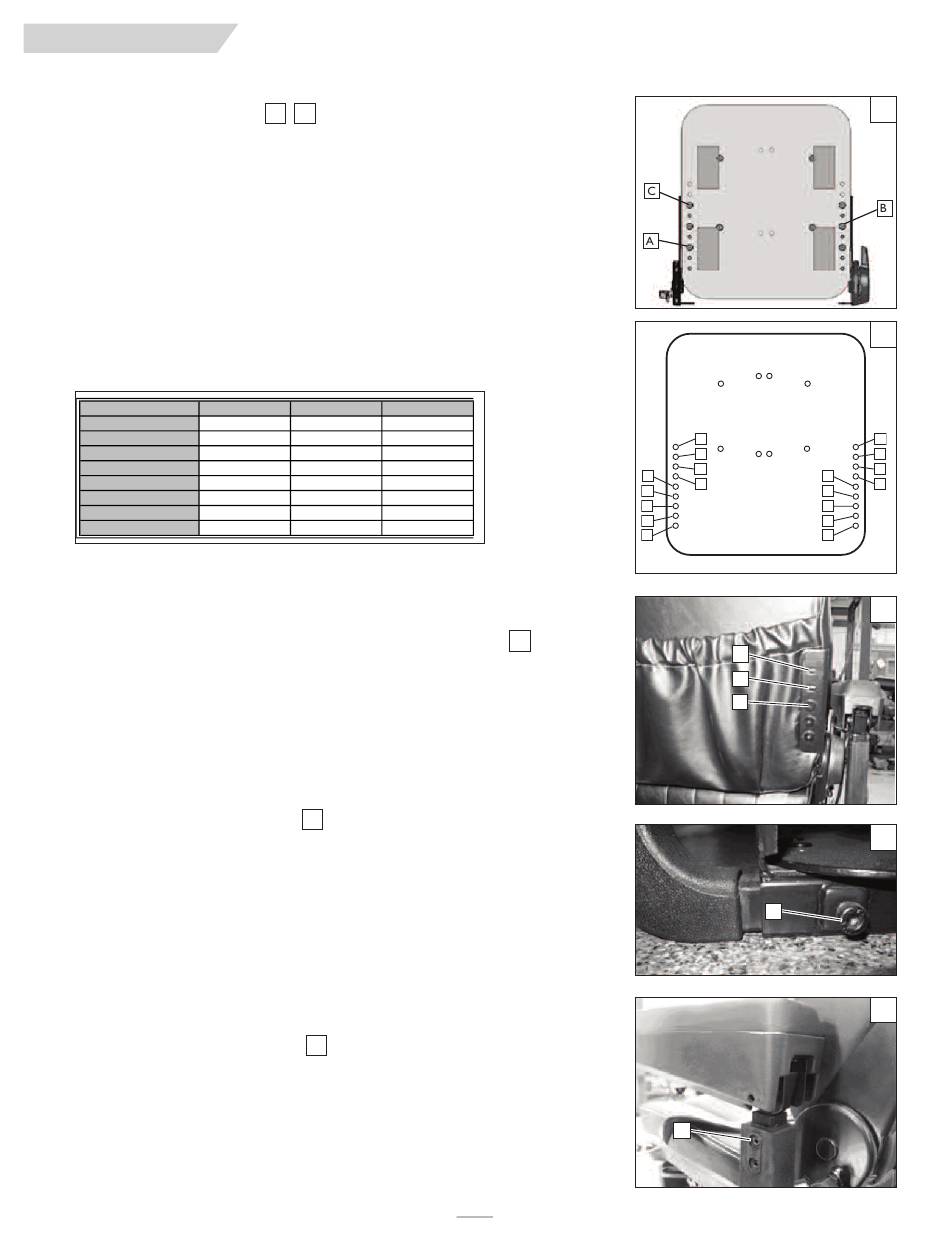

4. Réglage de la profondeur du siège et positions de montage (Fig 24,25 et tableau)
En vous reportant au tableau indiquant les réglages de la profondeur du siège et les
positions de montage, ainsi qu'aux trous de référence, utilisez les positions de trou
appropriées pour obtenir la profondeur et la largeur souhaitées.
14" PROFONDEUR
15" PROFONDEUR
16" PROFONDEUR
17" PROFONDEUR
18" PROFONDEUR
19" PROFONDEUR
20" PROFONDEUR
21" PROFONDEUR
5. Ajustement de la hauteur du dossier à des incréments de 1 po (2,54 cm)
Vous pouvez choisir entre 3 positions d'ajustement du dossier, avec des incré-
REMARQUE–
ments de 1 po.
Position 2 (+2) (D), Position 1 (+1) (E) et Position 0 (valeur par défaut) (F)
a. À l'aide d'une clé hexagonale de 5 mm, retirez les vis M8 à tête plate (3) de chaque
côté.
b. Positionnez le dossier à la hauteur désirée. La vis supérieure doit être vissée comme
illustré. (Fig 26).
c. En maintenant le dossier en place, serrez les vis.
d. Répétez ces étapes de l'autre côté. Veillez à ce que le côté gauche et le côté droit
soient positionnés à la même hauteur.
6. Réglage de la largeur des accoudoirs
Vous pouvez modifier la largeur des accoudoirs indépendamment. N'oubliez pas
REMARQUE–
que cet ajustement augmente la largeur totale du fauteuil roulant.
1. Pour modifier la largeur des accoudoirs
a. Repérez les 2 fixations (G) de chaque côté du support de fixation de l'accoudoir (fig
27)
b. Desserrez les pièces de fixation.
c. Glissez les accoudoirs vers l'arrière ou l'avant jusqu'à obtenir la largeur désirée.
d. Resserrez les pièces de fixation.
7. Réglage de la hauteur des accoudoirs
1. Réglage de la hauteur des accoudoirs
a. À l'aide d'une clé hexagonale de 4 mm, desserrez les deux vis M5 de montage (A)
situées sur le support de fixation de l'accoudoir.b.
desired height
b. Relevez ou abaissez l'accoudoir jusqu'à obtenir la hauteur désirée
c. Resserrez les vis de montage pour fixer l'accoudoir en place.
119832Rev. D
24 25
16" LARGEUR 18" LARGEUR
2,4,6
3,5,7 1,3,5
4,6,8 2,4,6
5,7,9 3,5,7
4,6,8
5,7,9
27
28
20" LARGEUR
1,3,5
2,4,6
3,5,7
4,6,8
26
Raise or lower the armrest to the
20
VIII. MONTAGE, RÈGLAGE ET UTILISATION
1
2
3
5
4
6
7
8
9
D
E
F
H
24
25
1
2
3
5
4
6
7
8
9
26
27
G
28
