Quickie Pulse 6BC Mode D'emploi page 51

E SP AÑ O L

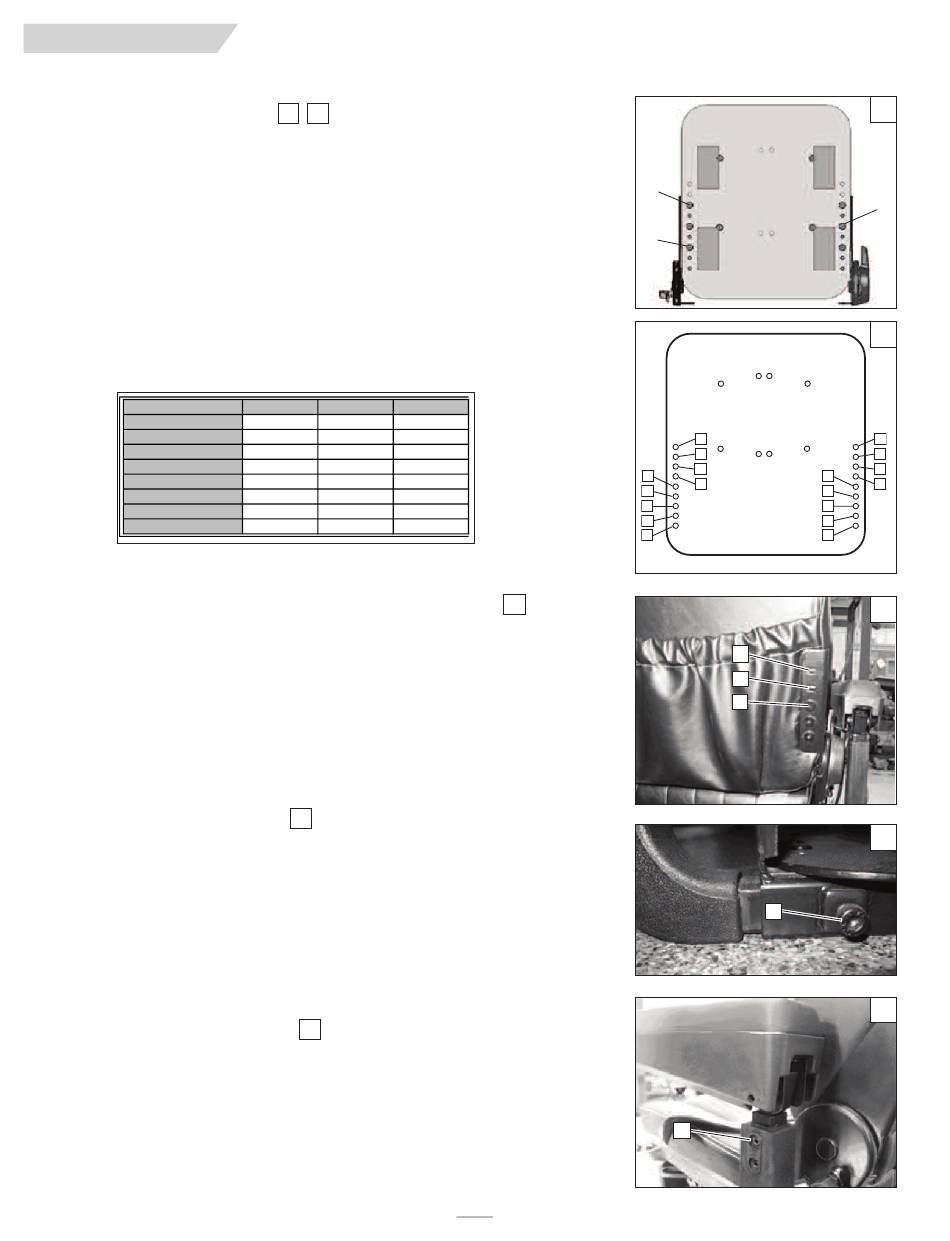

Ajuste de la profundidad del asiento
3. Ajuste con incrementos de 2,54 cm (1 pulg.)
a. Retire los tornillos de cabeza plana M8 (A) (3) de cada lado con una llave hexagonal de
5 mm.
b. Retire los tornillos de cabeza plana M8 (B) (1) de cada lado con una llave hexagonal de
5 mm.
c. Afloje los tornillos de cabeza plana M8 (C) (1) de cada lado con una llave hexagonal de
5 mm.
d. Sostenga el respaldo por ambos lados y deslícelo hacia delante o hacia atrás para
lograr la posición deseada.
4. Posiciones de montaje según la profundidad del asiento
a. Mediante el uso de la Tabla de posiciones de montaje según la profundidad del asiento
y los números de orificios, (figura 25) utilice las posiciones de orificios correctas para
lograr la profundidad y el ancho deseados
14" PROFUNDIDAD
15" PROFUNDIDAD
16" PROFUNDIDAD
17" PROFUNDIDAD
18" PROFUNDIDAD
19" PROFUNDIDAD
20" PROFUNDIDAD
21" PROFUNDIDAD
5. Ajustes de la altura del respaldo con incrementos de 2,54 cm (1 pulg.)
Posición 2 (+2) (D), Posición 1 (+1) (E), y Posición 0 (predeterminada) (F)
a. Retire los tornillos de cabeza plana M8 (3) de cada lado con una llave hexagonal de 5
mm.
b. Coloque el respaldo en la posición deseada. El tornillo superior se debe montar como
se muestra. (Figura 26).
c. Sostenga el respaldo en su lugar mientras aprieta los tornillos.
d. Repita los pasos en el otro lado y asegúrese de que tanto el lado izquierdo y como el
derecho estén ubicados a la misma altura.
6. Ajuste del ancho del reposabrazos
Puede cambiar los anchos del reposabrazos de manera independiente. Recuerde que
NOTA–
este ajuste aumentará el ancho total de la silla de ruedas.
1. Cambio del ancho del reposabrazos
a. Coloque los dos sujetadores de reposabrazos (G) en cada lado de la abrazadera del
receptáculo del reposabrazos.
b. Afloje los sujetadores
c. Deslice los reposabrazos hacia adentro o hacia afuera hasta lograr el ancho deseado.
d. Vuelva a ajustar los sujetadores
7. Ajuste de la altura del reposabrazos
1. Para cambiar la altura del reposabrazos
a. Afloje los dos tornillos de fijación (H) ubicados en el receptáculo del reposabrazos uti-
lizando una llave hexagonal de 4 mm.
b. Suba y baje el reposabrazos hasta la altura deseada.
c. Ajuste los tornillos de fijación para asegurar el reposabrazos.
119832Rev. D
24 25
16" ANCHO 18" ANCHO 20" ANCHO
2,4,6
3,5,7 1,3,5
4,6,8 2,4,6
5,7,9 3,5,7 1,3,5
4,6,8 2,4,6
5,7,9 3,5,7
4,6,8
27
28
VIII. PREPERACIÓN, AJUSTE Y USO
C
A
5
6
7
8
9
26
20
1
2
3
5
4
6
7
8
9
D
E
F
G
H
24
B
25
1
2
3
4
26
27
28
