Proline Prowirl D 200 HART
Endress+Hauser

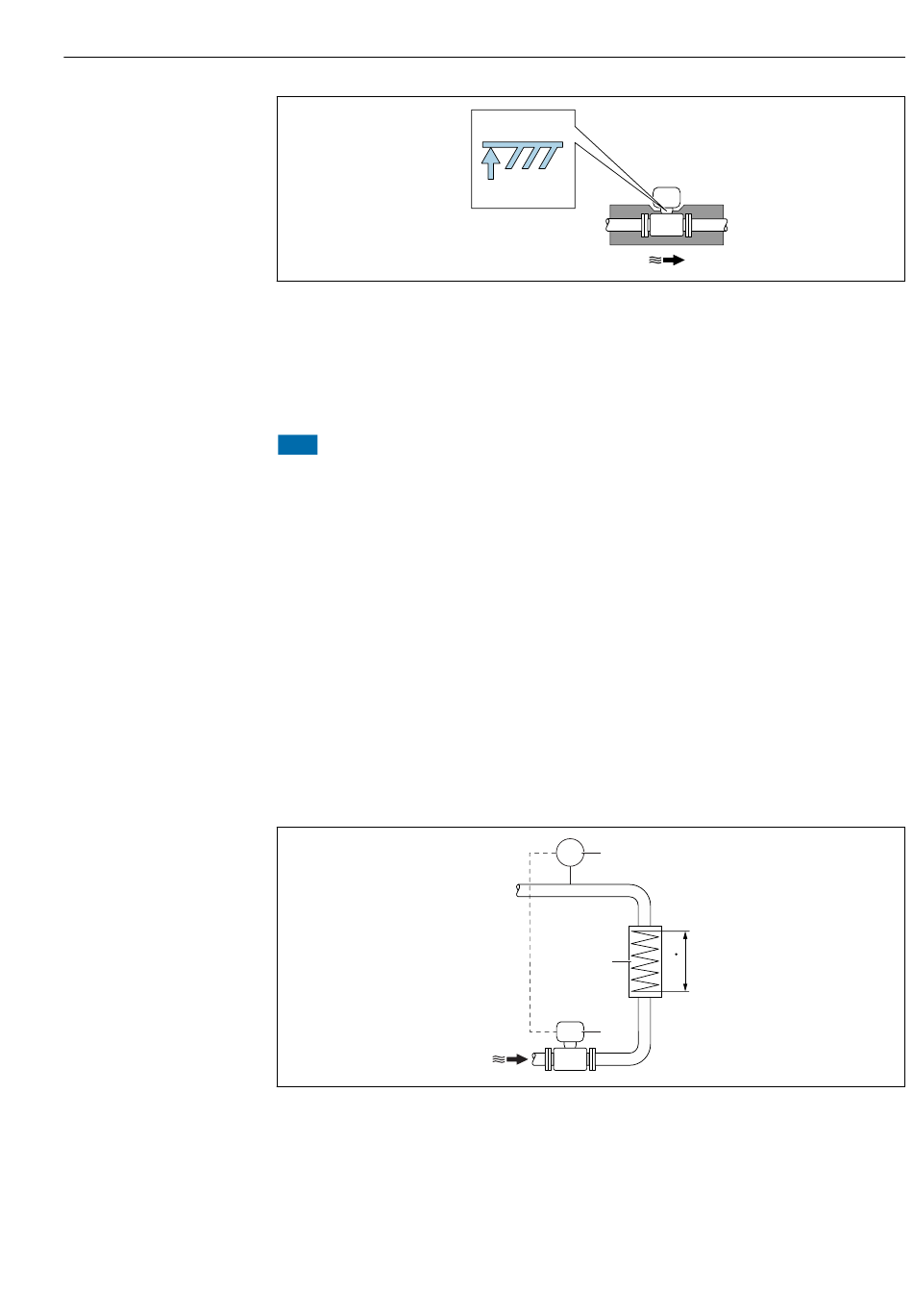

1 Indication de la hauteur d' i solation maximale
‣
S' a ssurer lors de l' i solation qu' u ne surface suffisamment grande du support de boîtier
reste libre.
La partie non recouverte sert à l' é vacuation de la chaleur et protège l' é lectronique de
mesure contre une surchauffe ou un refroidissement excessif.
AVIS
Surchauffe de l'électronique de mesure due à l'isolation thermique !
‣
Tenir compte de la hauteur d' i solation maximale du col du transmetteur pour laisser la
tête du transmetteur ou le boîtier de raccordement de la version séparée complètement
libre.
‣
Tenir compte des indications relatives aux gammes de température admissibles.
‣
Noter qu' u ne certaine orientation peut être nécessaire, selon la température du fluide.
6.1.3 Instructions de montage spéciales
Montage lors de mesures de différence de chaleur
La seconde mesure de température est réalisée via une sonde de température séparée.
L' a ppareil enregistre cette température via une interface de communication.
• Lors de mesures de différence de chaleur dans de la vapeur saturée, l' a ppareil de mesure
doit être monté côté vapeur.
• Lors de mesures de différence de chaleur dans de l' e au, l' a ppareil peut être monté côté
chaud ou froid.
 7 Construction d' u ne mesure de différence de chaleur dans de la vapeur saturée et de l' e au
1 Appareil de mesure
2 Capteur de température
3 Echangeur thermique
Q Quantité de chaleur
1
TT 2
3
1
Montage
Q
A0019212
A0019209
25
