VISION MXL
MONTAGE MÉCANIQUE ET ALIGNEMENT OPTIQUE
L'Émetteur et le Récepteur doivent être montés l'un en face de l'autre à une distance égale ou
inférieur à celle indiquée dans les données techniques; en utilisant les plaquettes et les brides
de fixation fournies, placer l'Émetteur et le Récepteur afin qu'ils soient alignés et parallèles l'un
à l'autre, avec les connecteurs tournés du même côté.
L'Émetteur et le Récepteur peuvent être montés avec les plaquettes de fixation à l'arrière ou
mises dans la rainure latérale (Figure 17) en fonction des dimensions et de la forme du support
sur lequel on prévoit de les monter.
Il est fondamental d'aligner parfaitement l'Émetteur et le Récepteur pour que la barrière
fonctionne correctement ; cette opération est plus facile en observant les voyants DEL de
signalisation de l'Émetteur et du Récepteur.
Pour faciliter l'alignement entre l'Émetteur et le Récepteur, il est nécessaire d'utiliser les brides
circulaires SFB disponibles sur commande (code 1330974).
•
•
•
•
Si l'Émetteur et le Récepteur sont montés dans des zones sujettes à de fortes vibrations, il est
nécessaire d'utiliser les supports antivibratoires (code SAV-3 1200088, code SAV-4
1200089) pour ne pas compromettre le fonctionnement des circuits.
14
Mettre l'axe optique du premier et du dernier faisceau de l'Émetteur dans le même
axe que celui des faisceaux correspondants sur le Récepteur.
Déplacer l'Émetteur pour trouver la zone dans laquelle le voyant DEL vert sur le
Récepteur reste allumé, mettre ensuite le premier faisceau de l'Émetteur (celui
tout près des voyants DEL de signalisation) au centre de cette zone.
En utilisant ce faisceau comme pivot, déplacer légèrement l'extrémité opposée sur
le côté pour arriver à la condition de zone contrôlée libre qui, dans ce cas, est
indiquée par le voyant DEL vert qui s'allume sur le Récepteur.
Serrer l'Émetteur et le Récepteur de façon stable.

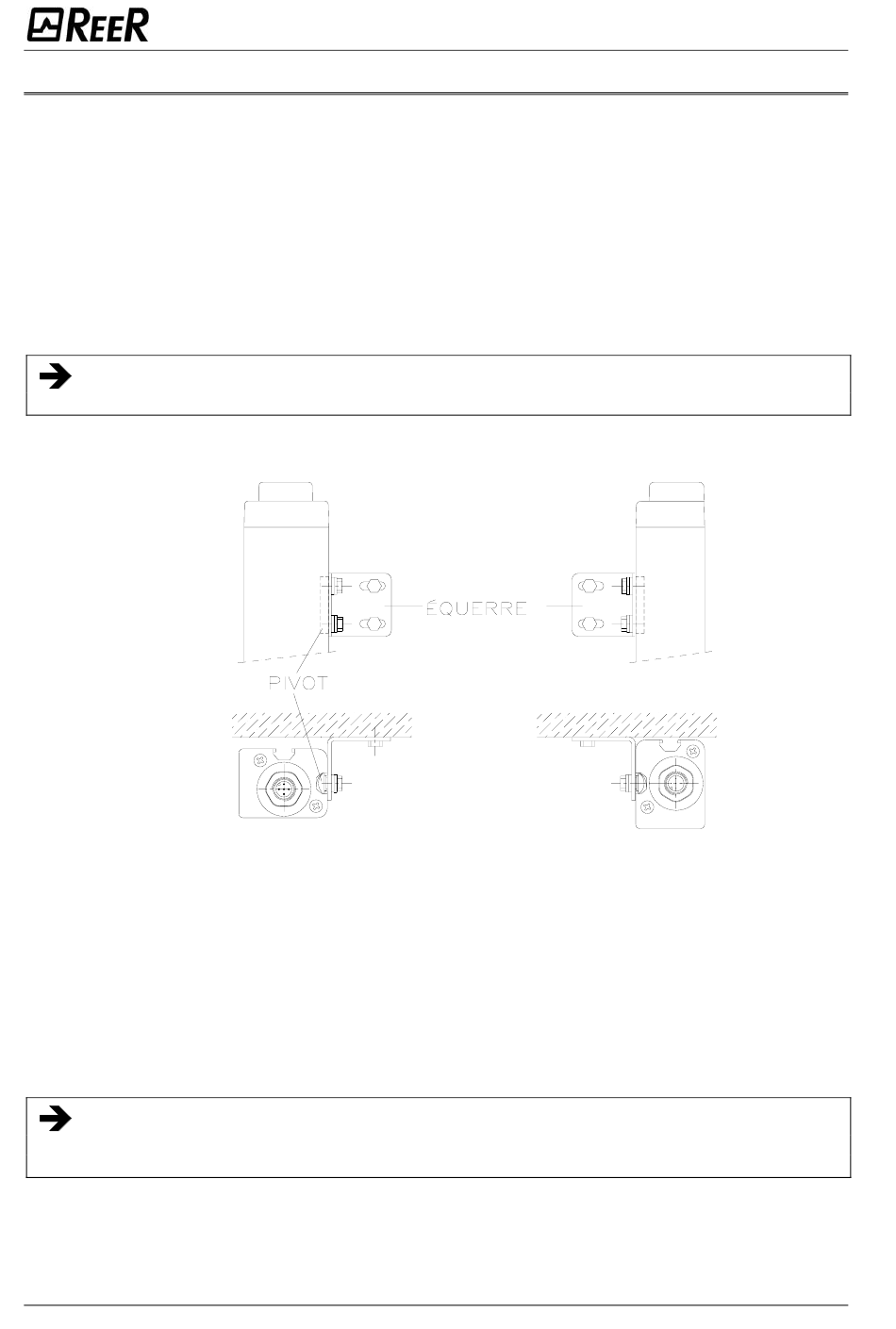

Figure 17
8540687 • 18 Marzo 2008 • Rev.4
