VII. Câblage électrique
Les instructions qui vont suivre concernent le câblage de l'Arduino qui est la carte microcontrôleur qui
reçoit les informations venant du PC (données concernant les pièces à imprimer, etc.) et du RAMPS qui est
une carte additionnelle permettant de piloter les différents actionneurs et de recevoir les informations de
différents capteurs. Vous pouvez néanmoins utiliser d'autres produits comme la carte GEN7, etc.
Les différents branchements seront détaillés et l'organisation des câbles sera laissée au libre choix de
l'utilisateur. Il est conseillé de réunir les câbles ensemble, de les regrouper à l'aide plyospire et de les fixer au
châssis à l'aide de colliers de serrages.
Fixation de l'électronique
Pièces nécessaires :

RAMPS

Arduino

4x Pilote moteur pas-à-pas

3x Rondelle Arduino
1
Monter le RAMPS sur l'Arduino en raccourcissant les soudures situées sous l'alimentation du RAMPS
si nécessaire. Les deux cartes doivent s'emboîter au niveau des broches et les différentes prises
d'alimentation doivent se retrouver du même côté.

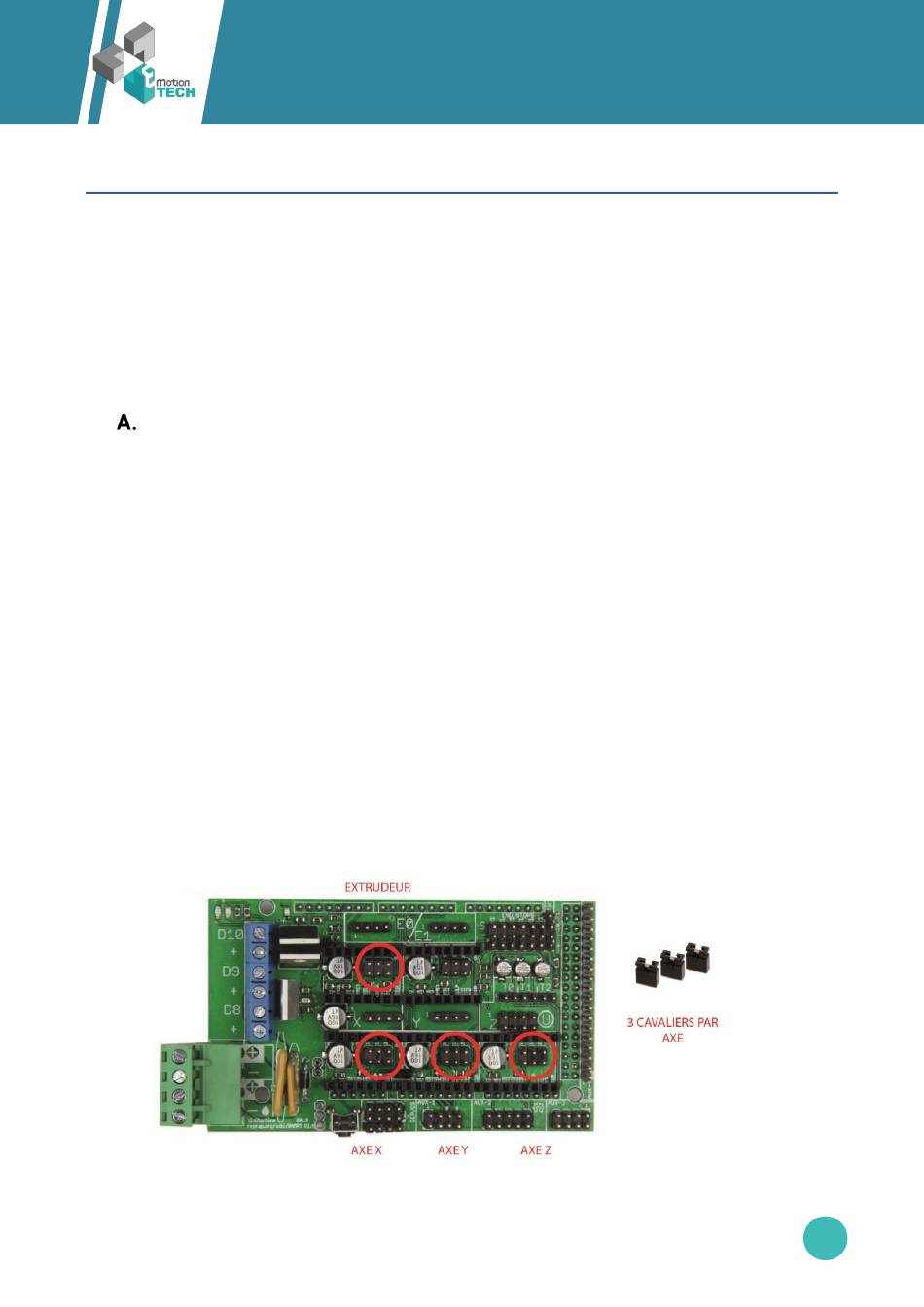

Positionner les 3 cavaliers et connecter chaque pilote moteur pas-à-pas sur le RAMPS en faisant
2
attention au sens du branchement.
Bien les enfoncer sur les prises. Il est normal de laisser un emplacement de libre qui est destiné à la
présence d'un deuxième extrudeur.
3
Notice de montage Prusa Mendel i3

3x Vis M3x30 mm

3x Ecrou M3

3x Rondelle Ø3 mm
