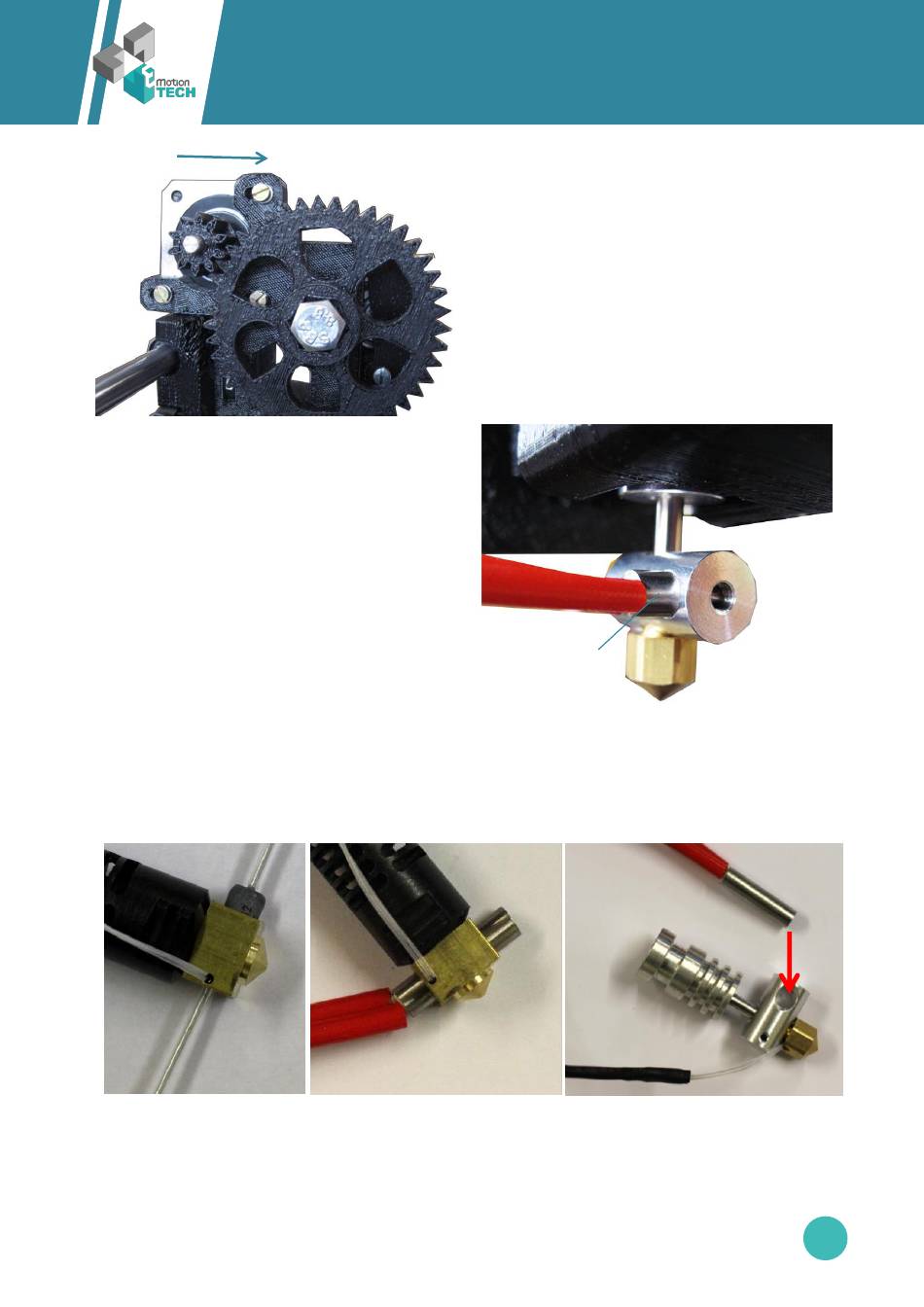

Enfoncer la cartouche de chauffe (présente
4
dans le kit du Magma Hotend) dans le trou
prévu situé dans la partie « Hot End » par la
droite. Les câbles d'alimentation doivent
dépasser par la droite (lorsque la machine est face à
vous).
Prendre la deuxième thermistance préparée
5
lors de l'étape du « Montage du plateau
chauffant » (page 31), déposer une goutte de
mastic
réfractaire
température (non fourni) dans l'encoche de la buse
du Magma Hotend et enfoncer la tête de la
thermistance pour qu'elle soit en contact.
3
Note : Concernant le montage dans le cas d'un J-Head, glisser les gaines en téflon sur les pates de la
résistance, glisser la résistance de chauffe dans le logement intégré et y souder les câbles d'alimentation.
Protéger les soudures à l'aide de gaine thermo-rétractable ou de scotch polyimide. Répéter l'étape 5 pour
la thermistance.
Note : Vérifier que la buse balaye bien l'ensemble de la surface du plateau chauffant. Pour cela, bouger
l'extrudeur sur l'axe X et le plateau sur l'axe Y et vérifier la position de la buse par rapport au plateau.
Notice de montage Prusa Mendel i3
les trois vis M3x14 mm ainsi que les trois rondelles
Ø3 mm dans les trous filetés du moteur sans serrer.
Faire coulisser le moteur pour que le pignon et la
roue dentée soit bien engrenés et serrer les trois vis.
ou
silicone
haute
Positionner le moteur sur la face de
3
l'extrudeur située à l'opposé de la roue
dentée (Wade Big Gear) en orientant les
câbles d'alimentation vers le haut. Insérer
Cartouche
de chauffe
Magma
Hotend
J-Head
36
