Fixation à l'axe X et montage du moteur
Pièces nécessaires :

Extrudeur assemblé

Support ventilateur assemblé

Wade Small Gear

1x NEMA 17
1

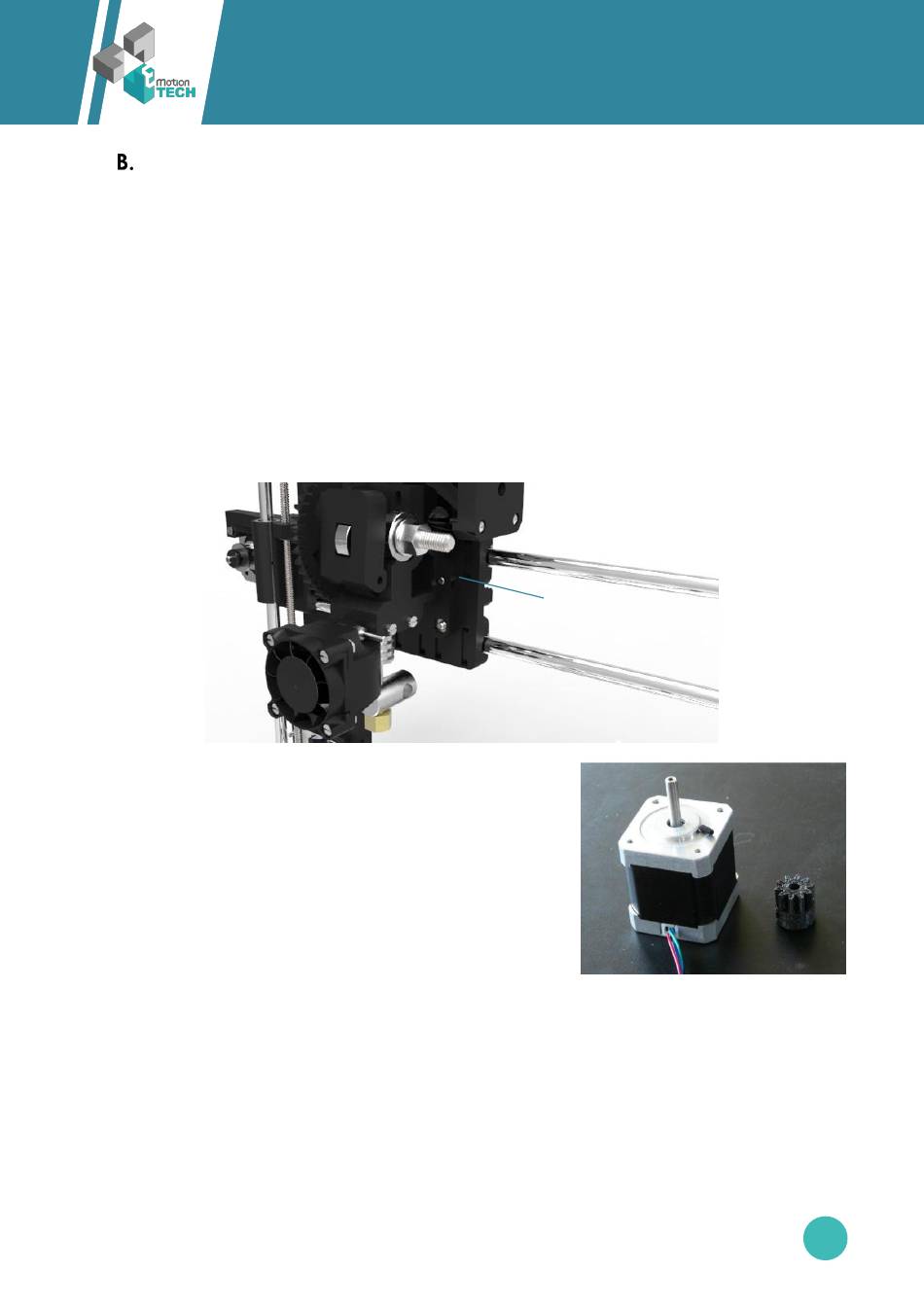

Placer les deux écrous M4 laissés de côté précédemment dans les encoches et fixer l'extrudeur
assemblé au X Carriage (chariot X) à l'aide de quatre vis M4x20mm. Serrer pour rendre l'ensemble
rigide.
Monter le Wade Small Gear (pignon en platique) sur l'axe
2
d'un moteur NEMA 17 à l'aide d'une vis de pression M3 et
d'un écrou M3 glissé dans l'encoche prévue à cet effet. Si
besoin, contre percer le trou du Wade Small Gear avec un
forêt Ø5 mm à la main. Orienter le pignon de manière à ce qu'il
engrène correctement avec le Wade Big Gear .
3
Notice de montage Prusa Mendel i3

4x Vis M4x20 mm

1x Vis M3x30 mm

3x Vis M3x14 mm

1x Vis de pression M3

2x Ecrou M3

3x Rondelle Ø3 mm
Encoche pour
écrou M4
35
