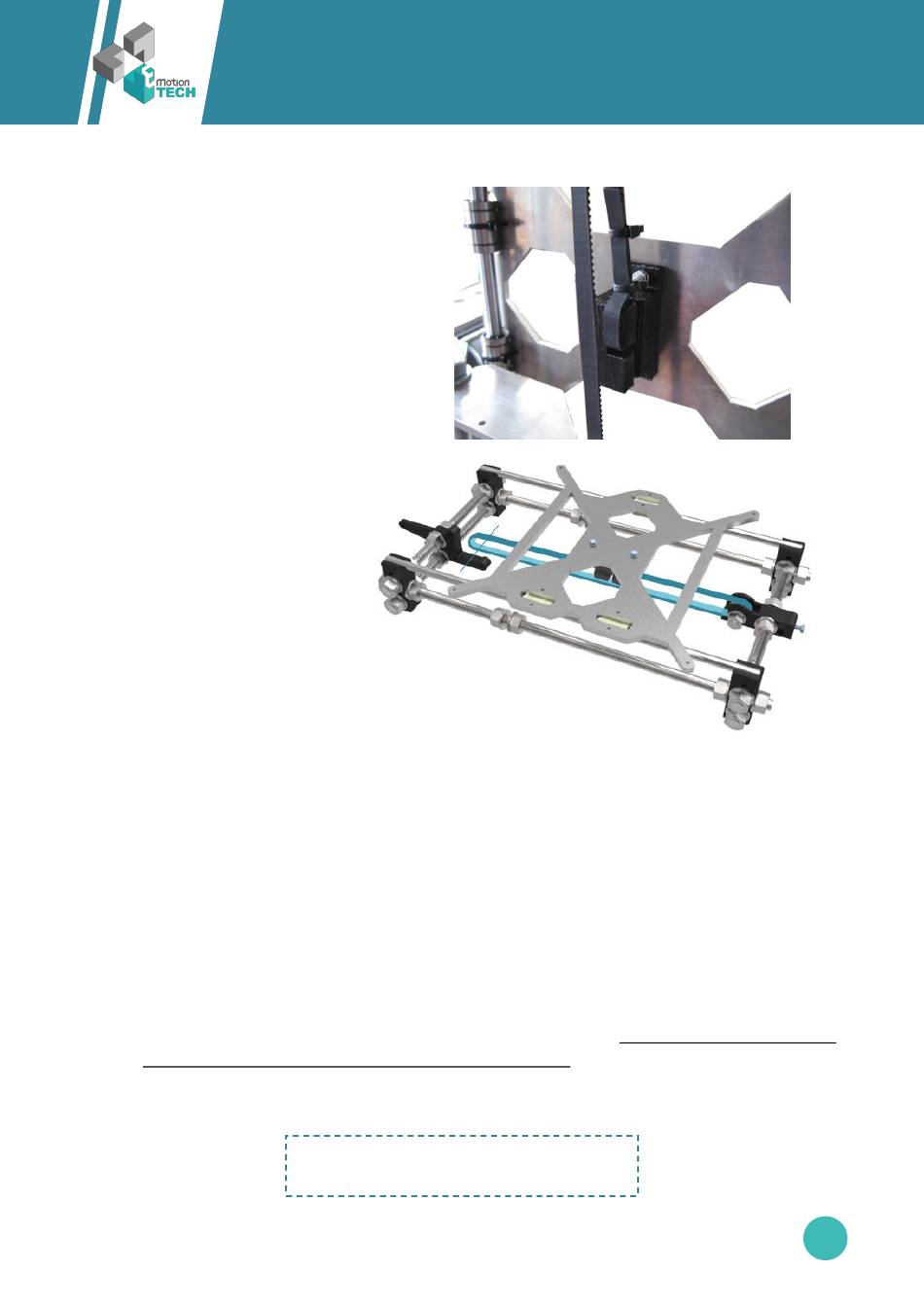

Insérer l'extrémité de la courroie dans un
2
côté du Y Belt Holder en laissant assez de
« mou » pour faire une boucle (voir
photo ci-dessous) et la fixer à l'aide de
deux colliers de serrage.
Attention, la courroie doit être au même niveau
que la fente du Y Belt Holder pour avoir les brins
bien parallèles.
Passer la courroie soit vers le
3
Y Idler soit vers le Y Motor
selon le placement de votre
courroie
dans
précédente.
Faire
une
boucle,
temporairement la courroie et
l'insérer dans la fente restante du Y
Belt Holder.
Déplacer le chariot Y près du moteur et modifier le montage du Y End Motor en poussant les écrous
4
sur laquelle la pièce plastique est tenue jusqu'à ce que vous soyez bien en face de la courroie. Plus
vous serez précis, plus cela évitera les frottements de courroie inutiles. Veillez à ce que les couples
d'écrous supérieurs soit à la même distance de la structure que le couple inférieur. Commencer par serrer à
la main.
5
Déplacer le chariot à l'opposé et faire la même opération. Répéter la démarche jusqu'à ce que la
courroie Y soit bien centrée lors du déplacement de l'axe Y.
Une fois la courroie bien centrée, fixer l'extrémité libre à l'aide de deux colliers de serrage de la
6
même manière que l'autre en la tendant modérément. Couper les extrémités de la courroie si
nécessaire pour garantir la course Y maximale du chariot.
La vis M4 située sur le Y Idler permet ensuite de tendre la courroie. Votre courroie ne doit pas être
7
trop souple mais attention elle ne doit pas être trop tendue, le juste milieu est quand la courroie
commence à faire un peu de son lorsque vous la faite vibrer (c'est subjectif, vous sentirez pendant la
calibration si celle-ci est bien tendue).
Notice de montage Prusa Mendel i3
l'étape
tendre
Bravo, vous avez terminé le montage du
châssis mécanique de votre imprimante !
29
