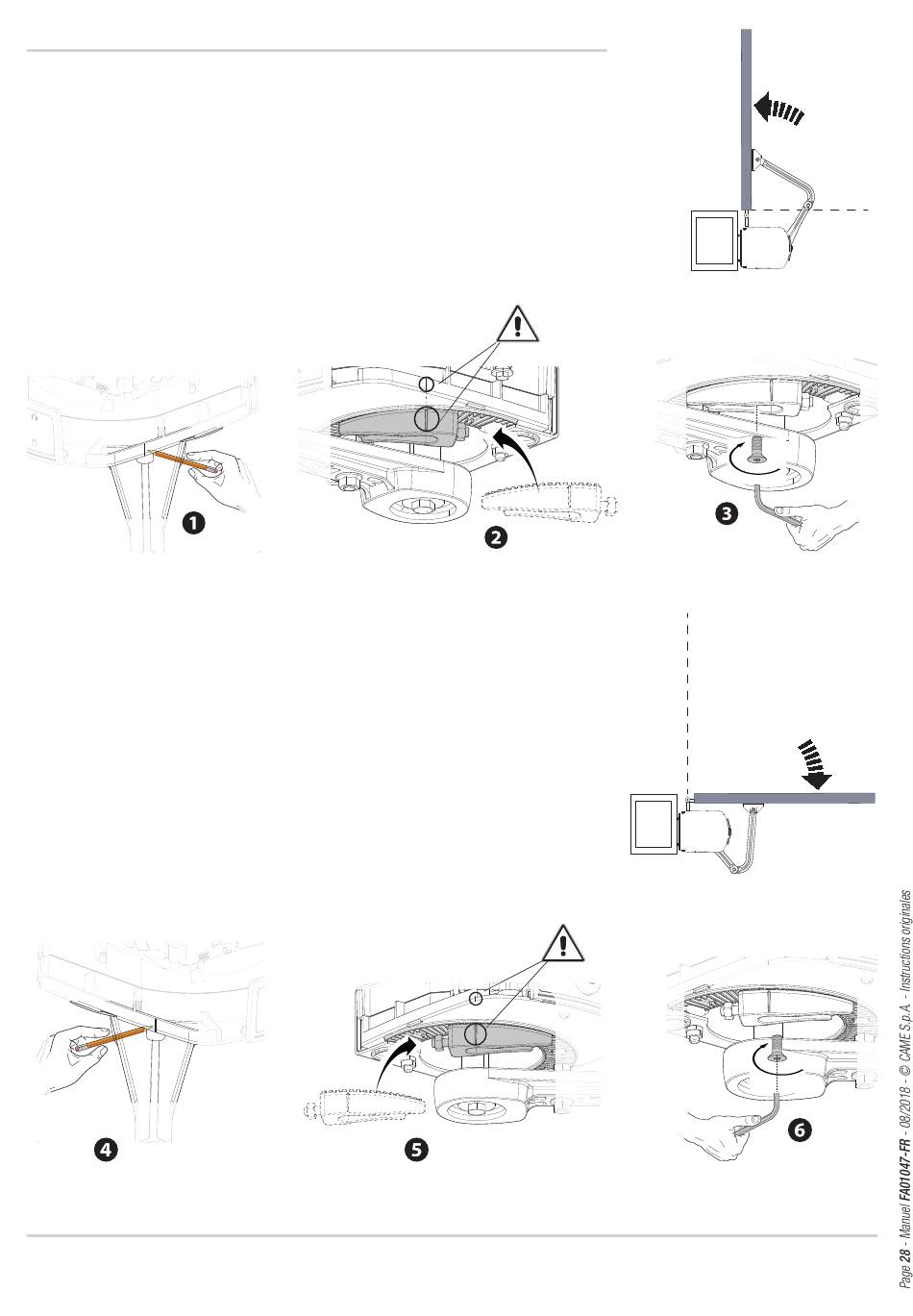

Fixation des butées mécaniques
Débloquer le motoréducteur.
En phase d'ouverture.
Ouvrir complètement le vantail. Tracer une ligne au crayon sur la caisse au niveau du centre
du bras .
Fermer manuellement le vantail. Positionner la butée mécanique sous le boîtier. Le signe
sur le boîtier doit correspondre à la rainure présente sur la butée, comme illustré .
Fixer la butée à l'aide de la vis .
En phase de fermeture.
Fermer le vantail. Tracer une ligne au crayon sur la caisse au niveau du centre du bras .
Ouvrir manuellement le vantail. Positionner la deuxième butée mécanique en l'approchant
par le côté opposé du bras.
Le signe sur le boîtier doit correspondre à la rainure présente sur la butée .
Fixer la butée à l'aide de la vis .
Détermination des points de fin de course
Consulter le chapitre concernant l'ouverture vers l'intérieur.
