La fonction Data... sélectionne l'affichage du tableau des
enregistrements mémorisés
DMS/DD
Bascule entre l'affichage des degrés/minutes/secondes et degrés
décimaux pour les mesures angulaires.
Dout
Définit l'état logique de l'une des 12 broches de sortie parallèle pour:
Etat Description
Off 0 logique (0 volts)
On 1 logique (5 volts)
Bascule Change d'un niveau logique à un autre à une broche
spécifique.

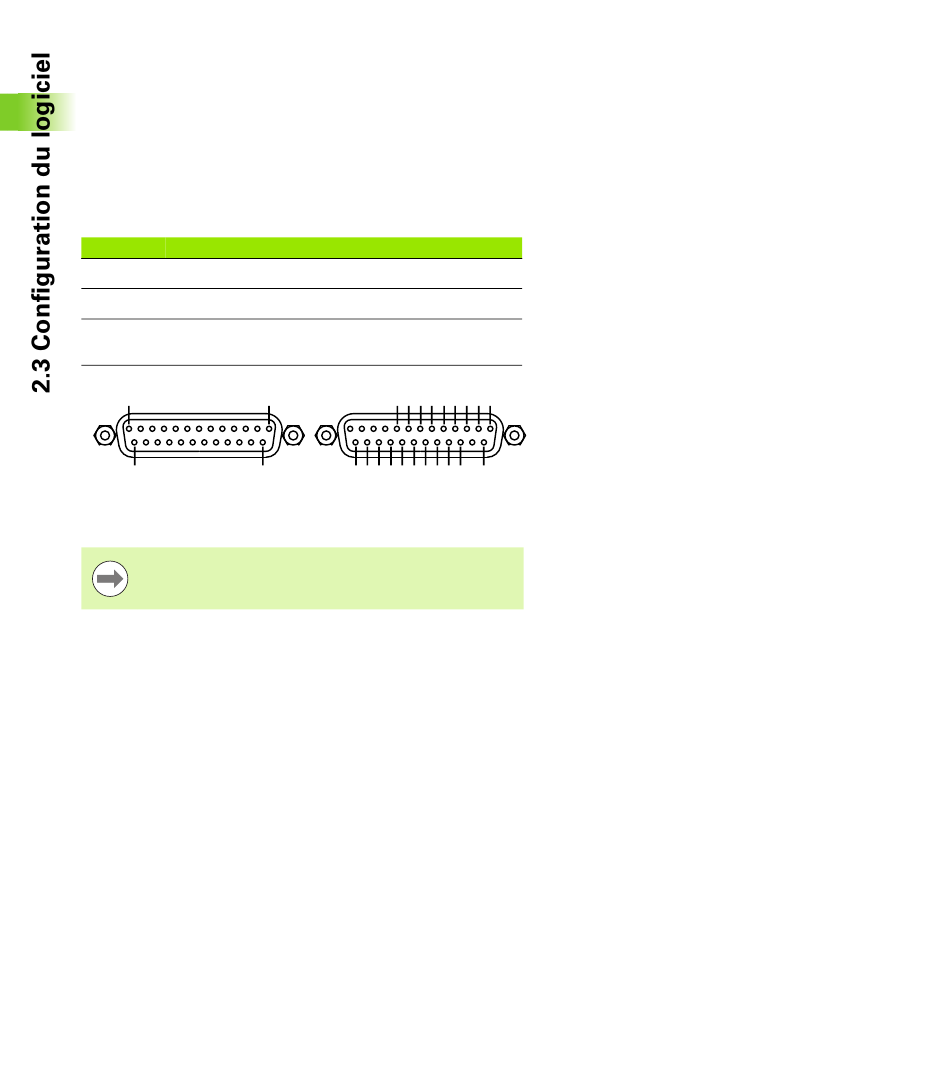

Pin 13 Pin 1
Pin 14
Pin 25
Lorsque la fonction Dout est sélectionnée, des écrans additionnels
sont fournis pour les affectations de broches et des niveaux logiques.
Le zéro logique est câblé de la broche 18 à 25
DRO
La fonction DRO sélectionne l'affichage Visu des valeurs courantes.
150
Dout 8 7 6 5 4 3 2 1 9
Terre de référence 12 11 10 Dout
