HEIDENHAIN GAGE-CHEK ND 2100G Manuel D'utilisation page 119

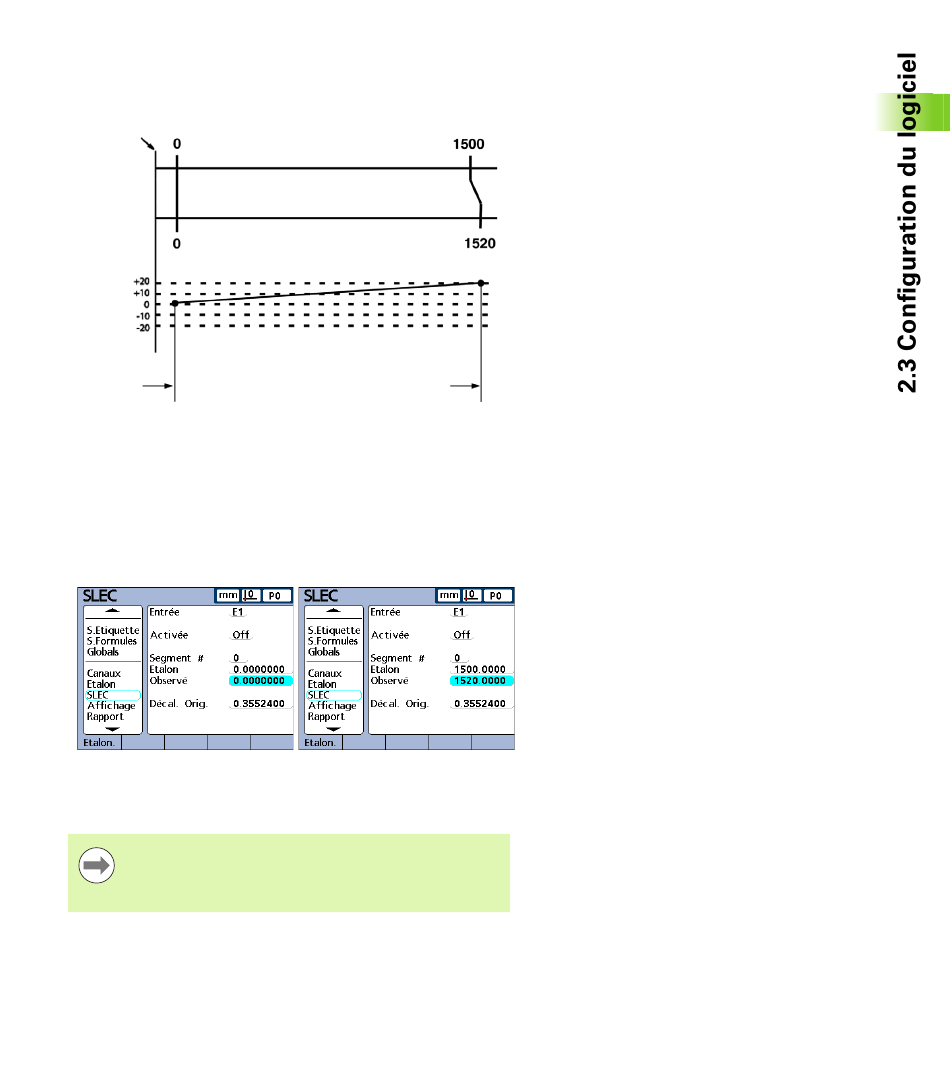

Le diagramme ci-dessous montre les valeurs nominales (standard) et
les valeurs mesurées (observées) d'un étalon et indique l'existence
d'un petite erreur sur toute la plage de mesure.
Machine 0,0
(Référence)
Nominal (Standard)
Mesuré (observé)
Déviation
Segment 0
Les valeurs standards et observées aux deux extrémités de la plage
de mesure sont à introduire dans les champs des segments 0 et 1 de
l'écran de config. SLEC. La valeur nominale et observée au début de
la plage de mesure correspondent au segment 0, car l'extrémité de
l'étalon est la référence. La valeur 0 doit être introduite dans le
segment 0. Les valeurs nominale et observée de l'étalon à l'extrémité
sont respectivement 1500 et 1520 dans l'exemple ci-dessous,
indiquant une erreur linéaire de 20 sur toute la course. Ces valeurs
sont à introduire dans le segment 1.
Lorsque la procédure est terminée et que les données sont
introduites, un coefficient de correction est calculé pour le système de
mesure d'entrée.
La procédure de config. LEC est constituée de plusieurs
étapes et requière un zéro machine répétable et
uniquement l'introduction du premier et du dernier
segment.
ND 2100G GAGE-CHEK
Segment 1
119
