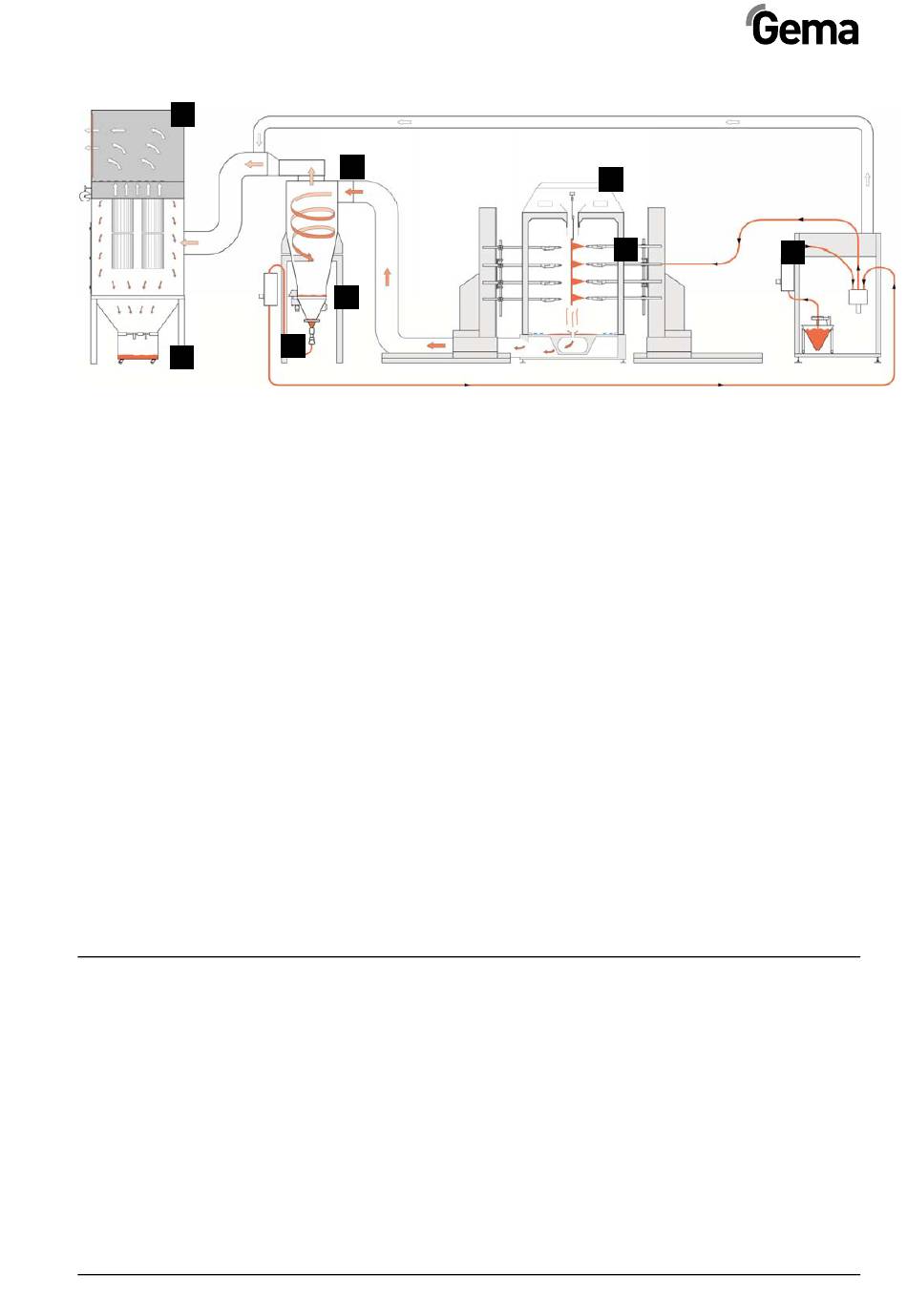

MagicCompact - débit de poudre dans l'installation
Cabine - superstructure
MagicCompact BA03
V 02/13
Débit de poudre
2
3
4
1 Cabine
2 Cyclone
3 Tamis
4 Transport par vanne flip-flop
Le récipient poudre se trouve dans le centre poudre (7). Ici, la poudre est
vibrée et fluidisée. Les injecteurs transportent la poudre par les tuyaux
jusqu'aux pistolets (8). Les pistolets pulvérisent le mélange de poudre/air
sur les objets à poudrer.
La poudre qui n'adhère pas à l'objet tombe au sol de la cabine et est
aspirée à travers des fentes dans le sol vers le cyclone (2) en forme de
mélange poudre/air.
Dans le cyclone, la poudre est séparée par l'influence de la force
centrifuge. La poudre séparée est nettoyée dans le tamis intégré (3), puis
retournée vers le récipient poudre par le transport par vanne flip-flop (4),
ou elle est prête à être réutilisée pour le revêtement.
Le reste de la poudre non séparée (la plus grande partie est constituée
de particules fines) passe dans le filtre final (5). Le filtre final sépare la
poudre et l'accumule dans un réservoir à résidus (6) qui est disposé
directement sous les éléments de filtration et qui peut être vidé très
simplement. L'air nettoyé quitte ensuite le filtre et retourne directement
dans l'atelier.
La superstructure de la Cabine de poudrage MagicCompact BA03 se
compose d'une construction de matière plastique à double paroi qui
garantit l'effet répulsif de la poudre soit optimal.
Toutes les parties reliées à terre, compris les supports de la
superstructure de la cabine, sont positionnées à distance suffisante à
l'extérieur de la cabine. Cela garantit l'effet répulsif de la cabine, aussi
pendant une grande période de revêtement.
L'intérieur de la cabine est éclairé par des éléments d'éclairage fixées
aux parois de la cabine.
La version de base de la Cabine de revêtement MagicCompact BA03 ne
dispose pas de postes pour poudrage manuelles. La cabine peut être
1
8
5 Filtre final
6 Réservoir à résidus
7 Centre poudre
8 Pistolets automatiques
Structure et fonction • 19
