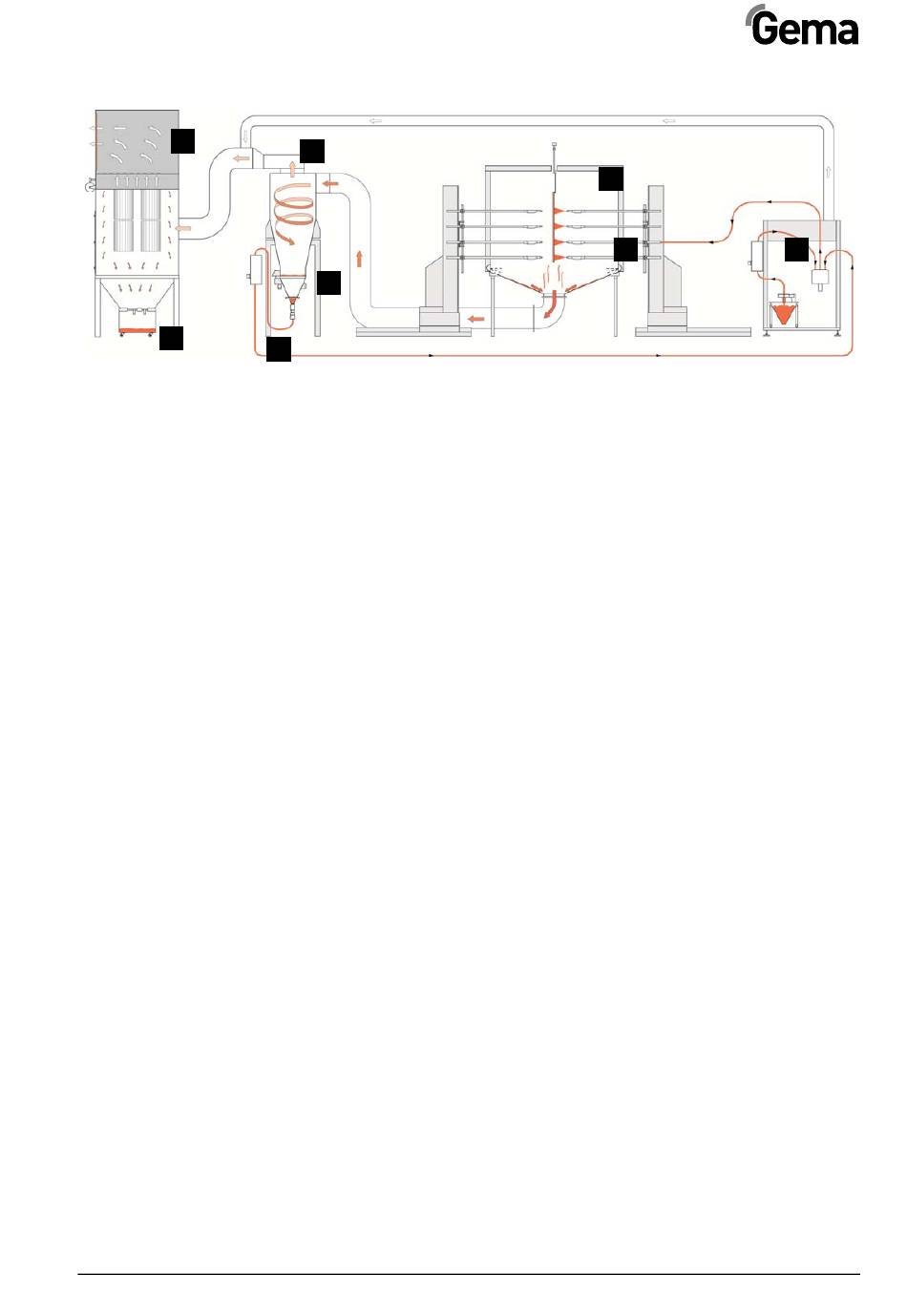

MagicCylinder - circuit de poudre dans l'installation
MagicCylinder
V 07/16

Circuit de poudre

2
3
4
1 Cabine
2 Cyclone
3 Tamis
4 Transport par vanne flip-flop
Le récipient poudre se trouve dans le centre poudre (7). Ici, la poudre est
vibrée et fluidisée. Les injecteurs transportent la poudre par les tuyaux
jusqu'aux pistolets (8). Les pistolets pulvérisent le mélange de poudre/air
sur les objets à poudrer.
La poudre qui n'adhère pas à l'objet tombe sur le sol de la cabine et est
aspirée vers le séparateur cyclone (2) en forme de mélange poudre/air.
Dans le cyclone, la poudre est séparée par l'influence de la force
centrifuge. La poudre séparée est nettoyée dans le tamis intégré (3), puis
retournée vers le récipient poudre dans l'OptiCenter par le transport par
vanne flip-flop (4), ou elle est prête à être réutilisée pour le revêtement.
Le reste de la poudre non séparée (la plus grande partie est constituée
de particules fines) passe dans le filtre final (5). Le filtre final sépare la
poudre et l'accumule dans un réservoir à résidus (6) qui est disposé
directement sous les éléments de filtration et qui peut être vidé très
simplement. L'air nettoyé quitte ensuite le filtre et retourne directement
dans l'atelier.
1
8
5 Filtre final
6 Réservoir à résidus
7 OptiCenter
8 Pistolets automatiques
Structure et fonction • 13
