Connexion de l'unité de contrôle de poudre fraîche
12 • Montage / Raccordement
L'air comprimé doit être exempt d'huile et d'eau !
Verrouillage OptiControl
Bac à poudre

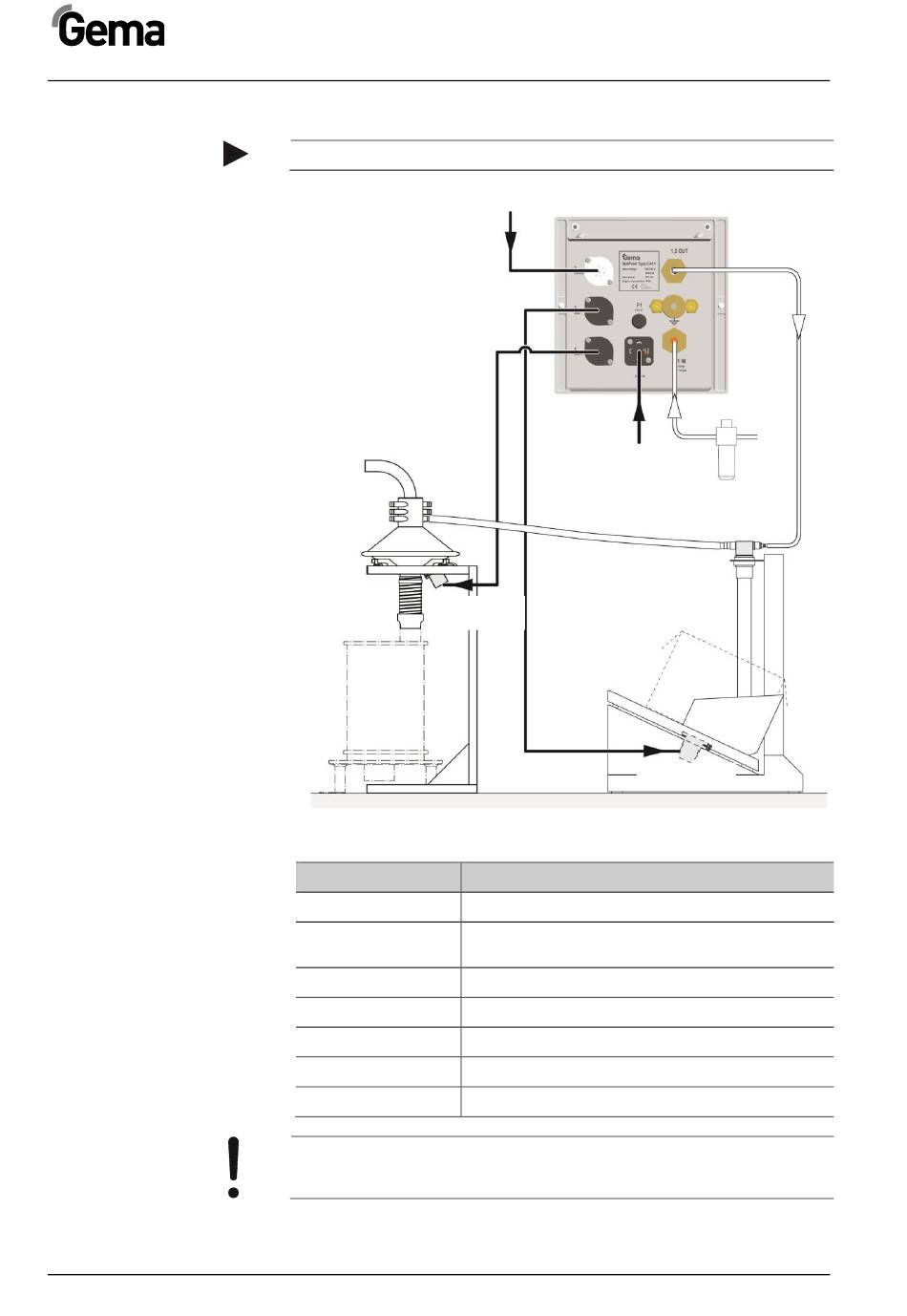

Fig. 3 : Instructions de raccordement – Aperçu
Raccord
1
Power IN
1.1
IN
1.2
OUT
2
Verrouillage
3
Moteur 1
4
Moteur 2
F1
Sceller les raccords non utilisés avec les couvercles fournis !
V 07/16
Vibreur 2
Description
Raccord câble secteur (200-240 VAC)
Raccordement entrée d'air comprimé (7-10 bar
/ 101-145 PSI)
Raccordement sortie d'air comprimé
Raccordement verrouillage
Raccordement pour moteur vibreur 1
Raccordement pour moteur vibreur 2
Fusible de réseau
200-240
V CA
PP..
Vibreur 1
OptiFeed CA11
FPS..
