ATTENTION
MESURES À PRENDRE EN PRÉSENCE
D'UNE ODEUR DE GAZ
• Ne pas tenter d'allumer l'appareil.
• Ne toucher à aucun interrupteur électrique; n'utiliser
aucun appareil téléphonique dans l'immeuble.
• Consulter immédiatement son fournisseur de gaz à
partir du téléphone d'un voisin. Suivre les directives
données par le fournisseur de gaz.
• S'il est impossible de joindre le fournisseur de gaz,
appeler le service d'incendie.

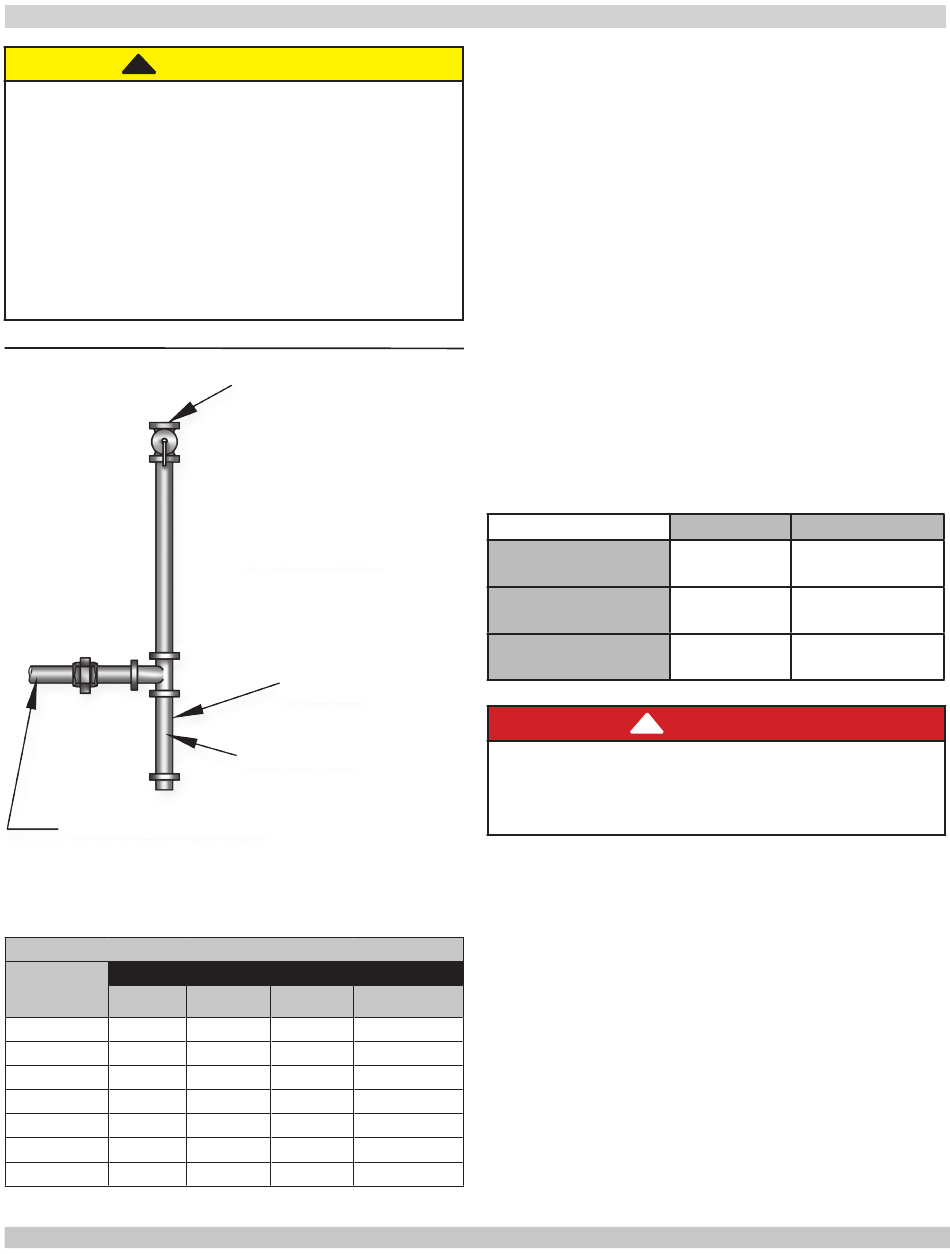

Figure 12 - Canalisations de gaz
VERS L'ENTRÉE DE LA COMMANDE DE GAZ
CAPACITÉ MAXIMALE DE LA CANALISATION
D'ALIMENTATION EN GAZ EN PIEDS CUBES/HEURE
(Pression du gaz = 0,5 psig ou moins, chute de
pression = 0,5 po de colonne d'eau)
Longueur Dimension nominale du tuyau de fer
de tuyau
½ po
(pieds)
10 175
20 120
30 97
40 82
60 66
80 57
100 50
Pour obtenir des renseignements supplémentaires,
consulter le National Fuel Gas Code Handbook.

8 - RACCORDEMENT DE LA CONDUITE DE GAZ

Installer un robinet
d'arrêt manuel à
moins de 6 pi (183 cm)
de la chaudière et à
5 pi (152 cm) au dessus
du sol, tel qu'exigé par
les codes locaux.
Au moins
3 po (8 cm)
Récupérateur de sédiments
Tableau 4
¾ po 1 po
360 680
250 465
200 375
170 320
138 260
118 220
103 195
Généralités
• Utiliser des tuyaux faits de matériaux conformes aux exigences
des autorités réglementaires et des méthodes de raccordement
approuvées. En l'absence de telles normes, respecter :
• aux États-Unis, le National Fuel Gas Code, ANSI Z223.1/
NFPA 54.
• au Canada, le Code d'installation du gaz naturel et du
propane, CAN/CSA B149.1.
• Installer des canalisations de gaz de taille convenable et de
manière à fournir une alimentation en gaz suffisante pour
répondre à la demande maximale, sans que la pression
soit inférieure à la pression minimale recommandée. Voir
le tableau 4.
• Soutenir les canalisations à l'aide de crochets, courroies,
bandes, supports, dispositifs ou éléments de construction de
manière à prévenir ou atténuer toute vibration excessive et à
prévenir les contraintes sur les raccordements des tuyaux de
gaz. La chaudière ne peut supporter le poids des canalisations.
• Utiliser uniquement de la pâte à joints filetés approuvée pour
usage avec du gaz de pétrole liquéfié.
• Installer un robinet de gaz manuel, un raccord à joint rodé et
un récupérateur de sédiments fournis sur place en amont de
la soupape de gaz. Consulter la figure 12.
Tableau 5
Pression d'approvi-
sionnement min.
Pression d'approvi-
sionnement max.
Pression au distribu-
teur
Danger d'incendie. Ne pas se servir d'allumettes,
chandelles, flammes nues ou autres méthodes
pouvant mettre le feu. Le non-respect de cette
consigne entraînera la mort ou des blessures graves.
Vérification de l'étanchéité des canalisations de gaz
Il est important de vérifier la pression de chaudière et des
raccordements avant de la mettre en marche.
• Effectuer un test de la pression de la chaudière à plus de ½ psi
(3,5 kPa). Débrancher la chaudière et sa soupape d'arrêt
particulière du système d'alimentation en gaz.
• Effectuer un test de la pression de la chaudière à ½ psi
(3,5 kPa) ou moins. Isoler la chaudière du système
1¼ po
d'approvisionnement en gaz en fermant le robinet
1400
d'alimentation manuel.
950
• Utiliser un détecteur de gaz approuvé, un liquide de détection
non corrosif ou une autre méthode de détection des fuites
770
approuvée par les autorités réglementaires. Ne pas se servir
660
d'allumettes, chandelles, flammes nues ou autres méthodes
530
pouvant mettre le feu.
460
• Colmater immédiatement les fuites et effectuer un nouvel
essai.
400
14
Gaz naturel Gaz propane
5 po de 11 po de colonne
colonne d'eau
13,5 po de
colonne d'eau colonne d'eau
3,5 po de
colonne d'eau colonne d'eau
!
DANGER
d'eau
13,5 po de
10,5 po de
