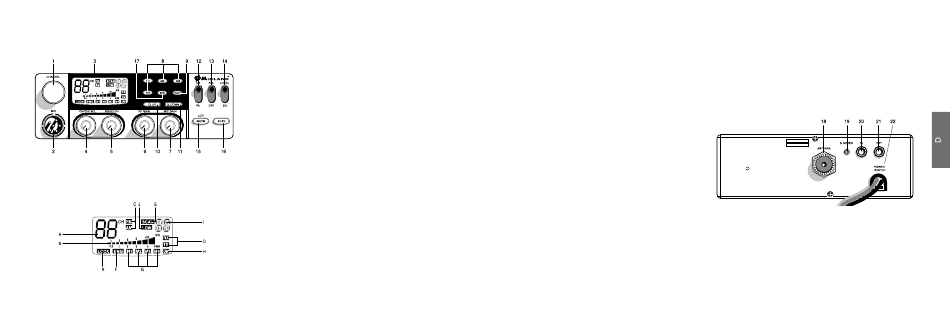

FUNKTION UND LAGE DER
BEDIENELEMENTE
ALAN 48 PLUS MULTI
1. Kanalwahlschalter: Mit diesem Schalter lassen sich alle 40 Kanäle einstellen.
2. Mikrofonbuchse: Hier wird der Stecker des Mikrofons eingesteckt.
3. MultifunktionsDisplay mit Hintergrundbeleuchtung.
Im Display werden die folgenden Informationen angezeigt:
A. Zweistellige Kanalanzeige
B. Relative Empfangsfeldstärke und Sendeleistung
2
C. AM/FM-Betriebsart
D. RX-/TX-Anzeige: TX=Sendebetrieb, RX=Empfangsbetrieb
E. SCAN-Betrieb, Suchlauf nach belegten Kanälen
F. EMG-Kanal, Fernfahrer-/Notruf-Kanal
G. M1, M2, M3, M4: frei wählbare Kanalspeicherplätze
H. DW: Zweikanalüberwachung (Dual Watch) aktiviert
I. Zeigt das gewählte Frequenzband an.
J. LOW: erscheint, wenn das Funkgerät auf niedrige Ausgangsleistung
schaltet (betrifft nur bestimmte Frequenzbänder – siehe
Frequenztabelle)
K. LOCK: Aktivierung der Mikrofon-Tastaturverriegelung (UP/
DOWN) .
4. Ein/Aus-Schalter, Lautstärkeregler: In der Stellung "OFF" ist Ihr ALAN 48
PLUS MULTI B ausgeschaltet. Durch Drehen des Reglers im Uhrzeigersinn
wird das Gerät eingeschal-tet. Weiteres Drehen im Uhrzeigersinn erhöht
die Wiedergabelautstärke nach Wunsch. Steht der PA-CB-Wahlschalter in
der Stellung "PA" wird mit dem Lautstärkeregler die Durchsage-Lautstärke
eingestellt.
5. Rauschsperre, Squelch: Um die höchstmögliche Empfangsempfindlichkeit zu
nutzen, muß der Regler so eingestellt werden, daß das Hintergrundrauschen
gerade unterdrückt wird.
6. HF-Abschwächer, RF Gain: Mit diesem Regler läßt sich die
Eingangsempfindlichkeit des ALAN 48 PLUS MULTI B herabsetzen. Drehen
im Uhrzeigersinn erhöht die Empfind-lichkeit, gegen den Uhrzeigersinn ver-
mindert sie. Die Einstel-lung einer verringerten Empfindlichkeit ist sinnvoll
bei beson-ders starken Stationen im Nahbereich.
7. Mikrofon-Abschwächer, Mic Gain: Im Sendebetrieb läßt sich mit diesem
Regler die Lautstärke der Modulation beeinflussen. Optimale Ergebnisse
erreicht man, wenn man den Regler in Abhängigkeit vom verwendeten
Mikrofon und dem individuellen Sprechabstand einstellt und sich das beste
Ergeb-nis durch einen Modulationsrapport einer Gegenstation bestätigen
läßt.
8. Kanalspeichertasten M1, M2, M3, M4: Mit den Speichertasten lassen
sich vier frei wählbare Kanäle programmieren und auf Knopfdruck direkt
anwählen. Programmierung: Den gewünschten Kanal einstellen und die
Taste M1 drei Sekunden lang gedrückt halten. Genauso lassen sich die ande-
ren Kanalspeicher über die Tasten M2, M3 und M4 programmieren.
9. Kanal 9 Direkttaste, EMG: Auf Knopfdruck läßt sich der Notrufkanal 9
direkt einschalten. In der Anzeige erscheint der Schriftzug "EMG". Ein
anderer Kanal läßt sich nicht einschalten, solange der EMG-Kanal aktiv ist.
10/11-Kanal-Tasten, Q.UP und Q.DOWN. Drücken der Q.UP-Taste schaltet 10
Kanäle höher, Q.DOWN schaltet 10 Kanäle tiefer.
12. Schalter für Durchsagebetrieb, CB/PA: In der Stellung "CB" arbeitet das
Gerät als CB-Funkgerät. Der Durchsagebetrieb in Stellung "PA" funktio-
niert nur, wenn ein PA-Lautsprecher angeschlossen ist. Die Durchsage-
Lautstärke wird mit dem Lautstärkeregler eingestellt.
13. Störbegrenzer, ANL/OFF: Knackstörungen beim Empfang (z. B. durch
die Zündung im Kfz) lassen sich durch Einschalten des Störbegrenzers
wirkungsvoll abschwächen.
14. Nah-/Fernschalter, Local/DX: In der Stellung "Local" werden nur sehr
starke Stationen empfan-gen. Zum Empfang schwacher Stationen wird die
Einstellung "DX" gewählt.
15. Taste "AM/FM"(LCR): Zur Auswahl der gewünschten Betriebsart (AM/FM).
Hält man beim Einschalten die Tasten "AM/FM" und "SCAN" gleichzeitig
gedrückt, kommt man in die Frequenzbandauswahl. Die entsprechende
Wahl wird im Display angezeigt. Wird ein Frequenzband gewählt, das nur
in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der
Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des
zuletzt genutzten Kanals).
16. "SCAN" button: Durch Einschalten des Suchlaufbetriebs lassen sich belegte
Kanäle automatisch suchen. Dazu muß die Rauschsperre so aktiviert sein,
daß das Hintergrundrauschen unterdrückt wird. Drücken der Scan-Taste
startet den Suchlauf. Der Suchlauf stoppt, sobald ein belegter Kanal gefun-
den ist. Hält man beim Einschalten die Tasten "AM/FM" und "SCAN"
gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl.
17. Taste DW: Diese Funktion erlaubt zeitgleich zwei beliebige Kanäle Ihrer Wahl
zu überwachen.
Sobald auf einem dieser Kanäle ein Empfangssignal anliegt, das die ein-
gestellte Schwelle der Rauschsperre überschreitet, stoppt das Funkgerät
auf diesem Kanal und Sie hören das empfangende Signal. Fällt das Signal
für längere Zeit aus, schaltet das Funkgerät nach ca. 4 Sekunden wie-
der zwischen den beiden eingestellten Kanälen hin und her. Um die
Zweikanalüberwachung einzustellen gehen Sie wie folgt vor:
a. Wählen Sie mit den Kanalwahltasten einen der zwei Kanäle aus, den Sie
überwachen wollen.
b. Drücken Sie die Taste „DW" bis im Display oben der Schriftzug „DW"
blinkt.
c. Wählen Sie nun den zweiten Kanal aus.
d. Drücken Sie erneut die Taste "DW". Der Schriftzug DW hört auf zu
blinken und bleibt fest im Display stehen.
e. Um die Zweikanalüberwachung zu unterbrechen drücken Sie die Taste
DW.
GERÄTERÜCKSEITE
18. Antennenbuchse (SO 239), ANTENNA: Hier wird der Stecker des
Antennenkabels mit dem Funkgerät ver-bunden.
19. S-Meter-Anschluß, S-Meter: An diese Buchse kann ein externes S-Meter
angeschlossen werden.
20. Anschluß für PA-Lautsprecher, PA: Wenn an dieser Buchse ein exter-
ner Durchsage-Lautsprecher ange-schlossen ist, läßt sich das Gerät als
Verstärker für Durchsagen einsetzen.
21. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein
externer Wiedergabelautsprecher ange-schlossen werden. Der eingebaute
Lautsprecher schaltet sich dann automatisch stumm.
22. Buchse zum Anschluß der Spannungsversorgung, Power 12.6 V: über diese
Buchse wird das Anschlußkabel mit dem Gerät verbunden.
