3.4 Contrôle en cascade de fours à reflux
Le contrôle en cascade sert à réduire les effets de perturbations dans le système manipulé (perturbation
dans la boucle secondaire) en ajoutant une seconde boucle PID à la boucle PID normale.
Le contrôle en cascade est aussi utilisé dans des situations où une sonde est ajoutée proche de l'objet
pour améliorer les performances du contrôle.

■ Application

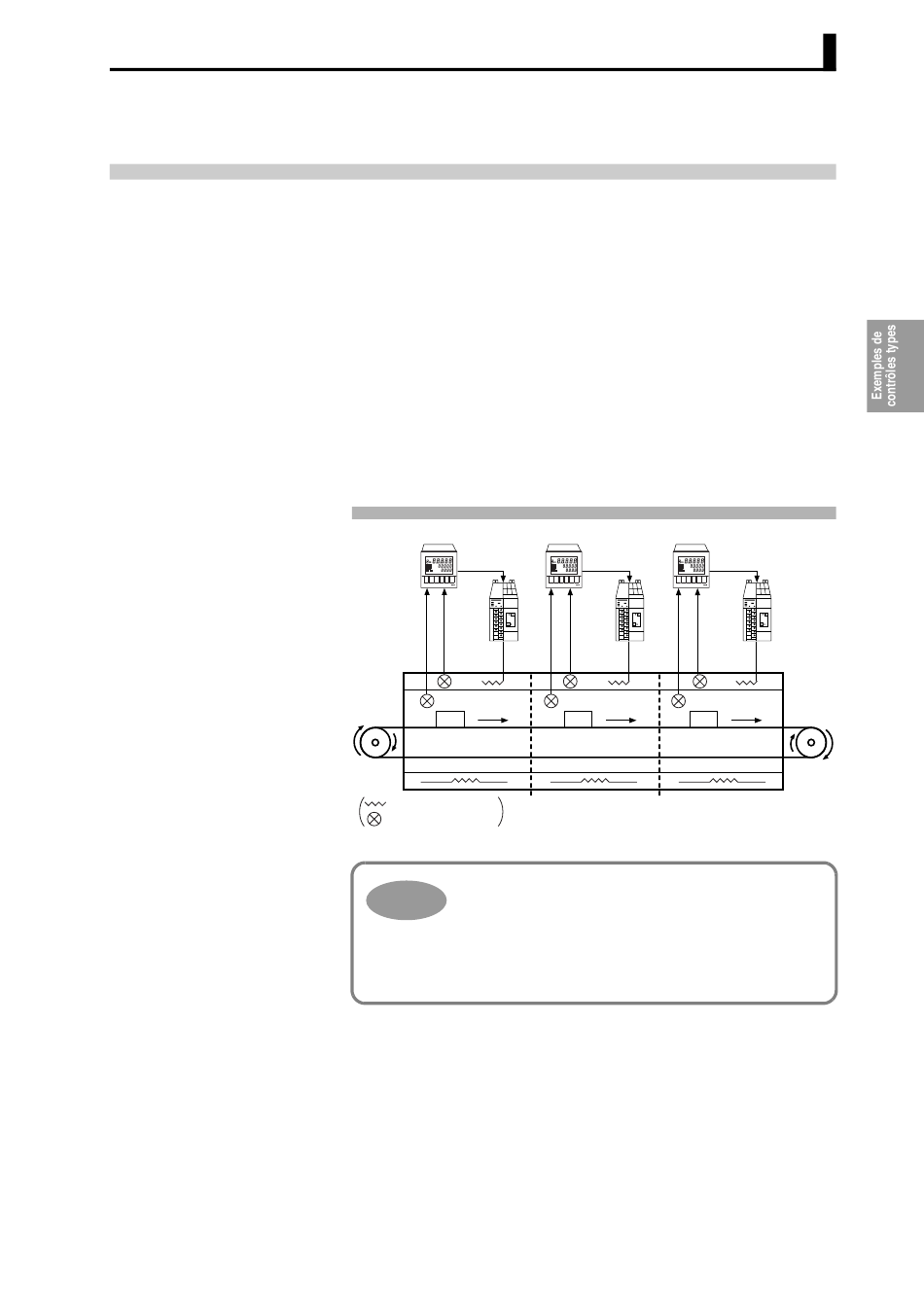

La régulation conventionnelle de température des fours à reflux
s'effectue à l'aide d'une seule sonde installée à proximité de l'élément
chauffant. Dans les fours à reflux sans plomb, la température de fusion
de soudure est plus élevée et pour minimiser la détérioration des
composants électroniques due à la chaleur, une seconde sonde est
ajoutée à l'intérieur du four, près de la carte pour améliorer la précision
de la régulation de température.
E5AR
G3PX
Contrôleur de puissance
Fonctionne-
ment
Chauffage
Sonde de température
• Vous pouvez également connecter directement un
thermocouple ou une sonde d'entrée de température à
Conseil
résistance platine à l'entrée 2 (auparavant, l'entrée 2 ne
supportait que 4 à 20 mA ou 1 à 5 V et un
convertisseur externe était nécessaire).
• L'auto-tuning est maintenant possible dans les états
Fermé en cascade et Ouvert en cascade.
3.4 Contrôle en cascade de fours à reflux
E5AR
G3PX
Contrôleur de puissance Contrôleur de puissance
E5AR
G3PX
Atmosphère N2
Convoyeu
