Opérateur de portes coulissantes
Entrematic PSL Retrofit Kit
Manuel d'installation
Instructions du fabricant
1018482-EMfr-FR-3.0 Edition 2020-03-12

Publicité

Table des Matières
loading

Manuels Connexes pour entrematic PSL Retrofit Kit

Sommaire des Matières pour entrematic PSL Retrofit Kit

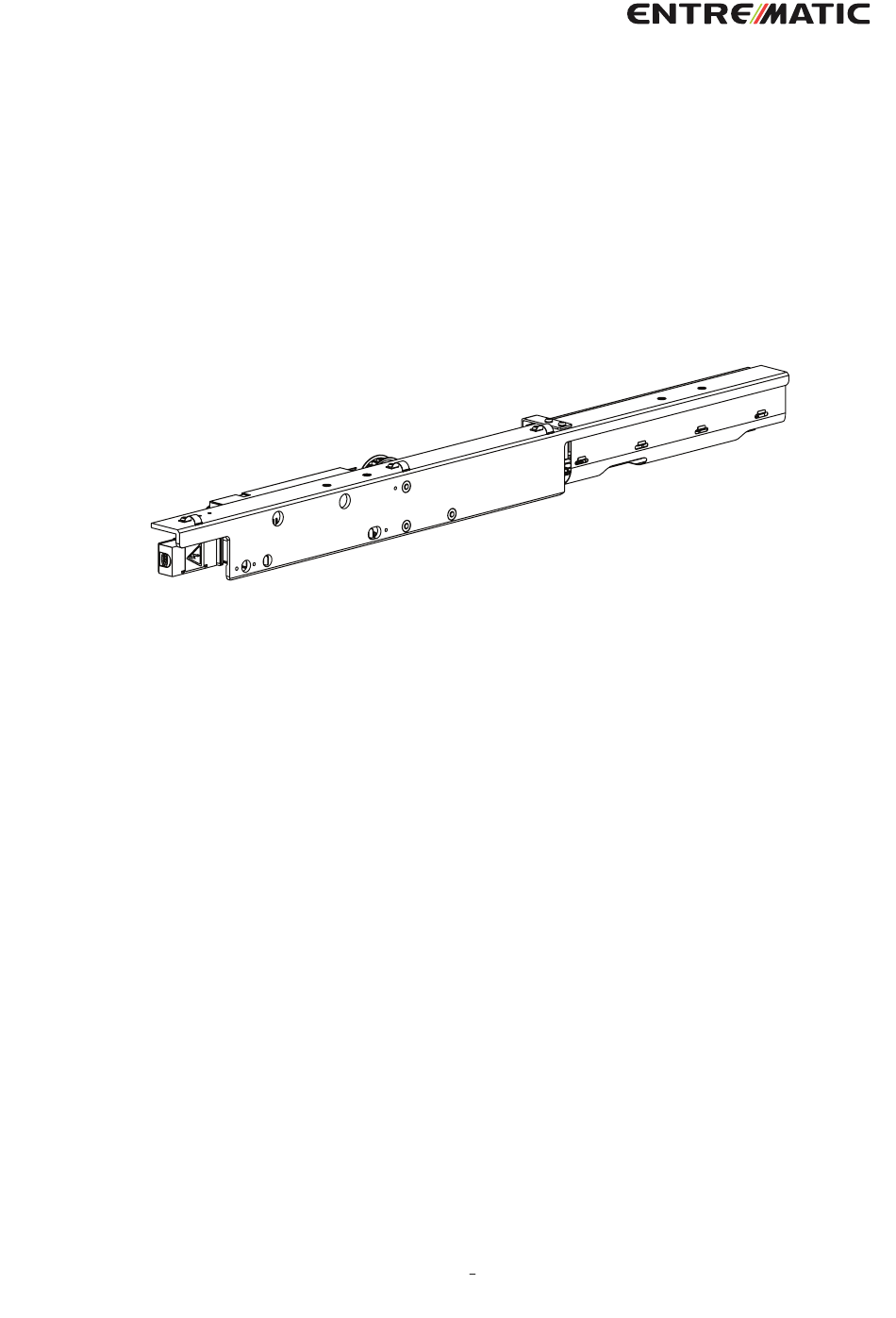

  • Page 1 Opérateur de portes coulissantes Entrematic PSL Retrofit Kit Manuel d'installation Instructions du fabricant 1018482-EMfr-FR-3.0 Edition 2020-03-12...
  • Page 2 © © Tous les droits relatifs à ce matériel sont la propriété exclusive d'Entrematic Group AB. Toute copie, numérisation, altération ou modification est expressément interdite sans le consentement écrit préalable d'Entrematic Group AB. Rights reserved for changes without prior notice.

  • Page 3: Table Des Matières

    CONTENTS Révision ..................................... Référence ....................................Outillage ....................................Installation mécanique ................................. Entrematic PSL Retrofit Kit pour des solutions de support universelles ..............4.1.1 Vérifiez les composants et les kits .......................... 4.1.2 Installation de l'IOU et de la batterie ........................4.1.3 Fixez les supports à la poutre centrale ........................
  • Page 4 4.1.11.47 Waldoor UWS 800 ........................... 4.1.11.48 Waldoor UWS 2400 ..........................4.1.11.49 Ditec VALOR (issue de secours) ......................4.1.11.50 Ditec Bis O ..............................4.1.11.51 Ditec Bis V ..............................Entrematic PSL Retrofit Kit pour TORMAX iMotion 2202 ....................4.2.1 Contrôle des composants ............................4.2.2 Préparation ..................................

  • Page 5: Révision

    1 Révision Révision Les pages suivantes ont été révisées : Page Révision 2.0 →3.0 Mise à jour de la longueur de la poutre centrale pour aller avec le package MUK dans 1,2 m. Ajout d'une batterie comme composant standard. Actualisation de l'installation pour l'IOU et la batterie dans une poutre centrale courte.

  • Page 6: Référence

    2 Référence Référence Pour la déclaration générale, le branchement électrique, le démarrage, le réglage des paramètres et d'autres informations, référez-vous au manuel d'installation et d'entretien PSL150 (1016248). Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 7: Outillage

    3 Outillage Outillage • Clé Allen 6 mm avec embout sphérique • Torx (T10 and T20) • Tournevis Phillips • Pince coupante • Clé à cliquet 10 mm • Outil de mesure de ruban 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 8: Installation Mécanique

    4 Installation mécanique Installation mécanique Entrematic PSL Retrofit Kit pour des solutions de support universelles Remarque: Vous trouverez ci-dessous les étapes communes pour connecter les composants. Veuillez vous référer à la vue en coupe pour chaque type de porte adapté.
  • Page 9 4 Installation mécanique Vérifiez le kit B1 x 10 x 40 x 10 x 10 x 12 Rondelle : ISO 7089 (BRB) 6,4x12x1,5 FZB Support 1 Plaque de montage Écrou carré : M6 Écrou : M6 Écrou : ISO 4035 (ML6M) M6 FZB Vis : DIN 6921 (M6SF) M6x12 Vis : DIN 6921 (M6SF) M6x14 Vis : DIN 6921 (M6SF) M6x16...
  • Page 10 4 Installation mécanique Contrôle du kit B2 Rondelle : ISO 7089 (BRB) 6,4x12x1,5 FZB Support 1 Plaque de montage Vis : DIN 6921 (M6SF) M6x12 Vis : DIN 6921 (M6SF) M6x14 Vis : DIN 6921 (M6SF) M6x16 Vis : ISO 14583 (MRT-TT) M6x16 Support 2 Edition 2020-03-12 1018482-EMfr-FR-3.0...
  • Page 11 4 Installation mécanique Contrôle du kit B3 x 18 Rondelle : ISO 7089 (BRB) 6,4x12x1,5 FZB Plaque de montage Écrou carré : M6 Vis : DIN 6921 (M6SF) M6x14 Vis : ISO 14583 (MRT-TT) M6x16 Vis : ISO 14583 (MRT-TT) M6x35 Support 3 Bloc entretoise Vis : DIN 6921 (M6SF) M6x10...
  • Page 12 4 Installation mécanique Contrôle du kit B4 x 16 x 24 Rondelle :ISO 7089 (BRB) 6.4x12x1.5 FZB Support1 Vis :DIN 6921 (M6SF) M6x12 Vis :DIN 6921 (M6SF) M6x14 Vis :ISO 14583 (MRT-TT) M6x16 Vis :ISO 14583 (MRT-TT) M6x20 Vis :DIN 6921 (M6SF) M6x10 Support4 Support5 Écrou :M6...
  • Page 13 4 Installation mécanique Contrôle du kit de support de fixation 1 du verrouillage de la courroie Vis :ISO 14583 (MRT-TT) M6x10 Vis :DIN 6921 (M6SF) M6x8 Rondelle :ISO 7089 (BRB) 6.4x12x1.5 FZB Plaque de montage Écrou carré : M6 Écrou : M6 Écrou : ISO 4035 (ML6M) M6 FZB Vis :DIN 6921 (M6SF) M6x12 Vis :DIN 6921 (M6SF) M6x14...
  • Page 14 4 Installation mécanique Contrôle du kit de support de fixation 2 du verrouillage de courroie Vis :ISO 14583 (MRT-TT) M6x10 Vis :DIN 6921 (M6SF) M6x8 Rondelle :ISO 7089 (BRB) 6.4x12x1.5 FZB Vis :DIN 6921 (M6SF) M6x14 Vis :DIN 6921 (M6SF) M6x16 Support2 Vis :DIN 6921 (M6SF) M6x10 Support4...
  • Page 15 4 Installation mécanique Contrôle du kit de support de fixation 3 du verrouillage courroie Écrou :M5 Guide de courroie Support de fixation (verrouillage de courroie) TORMAX iMotion 2202 Vis :ISO 14583 (MRT) M5x10 Vis :ISO 7046 (MFTS) M3x5 Contrôle du kit de support de fixation 4 du verrouillage de courroie Écrou carré...

  • Page 16: Installation De L'iou Et De La Batterie

    4 Installation mécanique 4.1.2 Installation de l'IOU et de la batterie Remarque: Sélectionnez l'IOU quand vous utilisez un verrou bi-stable. Fixez l'IOU (7) et la batterie (8) à la poutre principale (12) à l'aide des vis (9). ISO 14583 (MRT) M4x6 (2x) ISO 14583 (MRT) M4x6 (2x)

  • Page 17: Fixez Les Supports À La Poutre Centrale

    4 Installation mécanique 4.1.3 Fixez les supports à la poutre centrale Les supports présentés dans l'image ne sont qu'un exemple. Veuillez choisir les supports adaptés à l'opérateur. a Installation de la plaque de montage. Veuillez vous référer aux dimensions de la surface de la plaque de montage (27).
  • Page 18 4 Installation mécanique b Montez la plaque de montage (27) et le support de montage (28) à l'aide des rondelles (14) et des vis (4). ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Vis : ISO 14583 (MRT-TT) M6x10 Rondelle : ISO 7089 (BRB) 6,4x12x1,5 FZB Plaque de montage Support de montage...
  • Page 19 4 Installation mécanique d Fixez les supports à la poutre centrale (12), et serrez ensuite les vis (11) à un couple de 8 à 10 DIN 6921 (M6SF) M6x8 FZB 8.8 (2x) Vis : DIN 6921 (M6SF) M6x8 Poutre centrale 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 20: Fixez Les Supports À La Poulie De Renvoi

    4 Installation mécanique 4.1.4 Fixez les supports à la poulie de renvoi Fixez les supports à la poulie de renvoi (15) de la même manière que 4.1.3 . DIN 6921 (M6SF) M6x8 FZB 8.8 (2x) Vis : DIN 6921 (M6SF) M6x8 Ensemble de la poulie de renvoi 4.1.5 Fixez les supports au verrouillage de courroie (option)

  • Page 21: Sbl (Longueur Du Profil Rail Support) Limitée Pour Le Verrouillage De La Courroie

    4 Installation mécanique SBL (longueur du profil rail support) limitée pour le verrouillage de la courroie Porte double (le verrouillage de la courroie est installé au milieu) 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 22: Porte Avec Ouverture À Droite

    4 Installation mécanique Porte double (le verrouillage de courroie est installé sur le côté droite de la poutre) Remarque: Référez-vous au schéma d'installation du verrouillage de courroie (1018479). 2100 mm ≤ SBL ≤ 2164 mm (HD) 2270 mm ≤ SBL ≤ 2334 mm (DD) Porte avec ouverture à...

  • Page 23: Fixez Le Kit De La Plaque D'extension

    4 Installation mécanique 4.1.6 Fixez le kit de la plaque d'extension Remarque: La plaque d'extension n'est nécessaire que quand un verrouillage de courroie doit être monté dans une porte avec un petit COW. Vérifier les composants Support de maintien Plaque d'extension Vis : ISO 4014 (M6S) M4x10 Harnais de câblage Vis : ISO 14583 (MRT) M4x6...
  • Page 24 4 Installation mécanique Fixez l'IOU, la batterie et le verrouillage de courroie à la plaque d'extension Cas 1 ISO 14583 (MRT) M4x6 (3x) Support de maintien Verrouillage de courroie Vis : ISO 14583 (MRT) M4x6 Batterie Plaque d'extension Edition 2020-03-12 1018482-EMfr-FR-3.0...
  • Page 25 4 Installation mécanique Cas 3 ISO 14583 (MRT) M4x6 (5x) Support de maintien Verrouillage de courroie Vis : ISO 14583 (MRT) M4x6 Batterie Plaque d'extension 1018482-EMfr-FR-3.0 Edition 2020-03-12...
  • Page 26 4 Installation mécanique Cas 4 ISO 14583 (MRT) M4x6 (5x) Support de maintien Verrouillage de courroie Vis : ISO 14583 (MRT) M4x6 Batterie Plaque d'extension Edition 2020-03-12 1018482-EMfr-FR-3.0...
  • Page 27 4 Installation mécanique Installez le kit de plaque d'extension sur la poutre centrale ISO 14583 (MRT) M4x6 (1x) ISO 4014 (M6S) M4x10 (2x) Poutre centrale Vis : ISO 14583 (MRT) M4x6 Vis : ISO 4014 (M6S) M4x10 Plaque d'extension 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 28: Fixez Le Support De Transmission Au Support De Connexion

    4 Installation mécanique 4.1.7 Fixez le support de transmission au support de connexion a Fixez le support de transmission (26) au support de connexion (24) à l'aide des vis (4) et des rondelles (14). ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Vis : ISO 14583 (MRT-TT) M6x10...

  • Page 29: Règles Générales Pour L'installation

    4 Installation mécanique 4.1.9 Règles générales pour l’installation Positionnement de la courroie fixée aux supports de transmission. Porte double Le support de transmission (16) du vantail de gauche doit être connecté à la courroie supérieure. Le support de transmission (16) du vantail de droite doit être connecté à la courroie inférieure. Support de transmission Porte simple avec ouverture à...

  • Page 30: Liste Des Types De Porte Adaptés

    4 Installation mécanique 4.1.10 Liste des types de porte adaptés Élé- Type et marque d'opérateur Page Kit de sup- Kit de support de ment port fixation du ver- ATS CLIXMASTER ATS TSF 2100 Baumgartner Al-Profil Baumgartner acier DORMA ES 50 DORMA ES 55/60 DORMA ES 70 DORMA ES 90/100...
  • Page 31 4 Installation mécanique Élé- Type et marque d'opérateur Page Kit de sup- Kit de support de ment port fixation du ver- Record STA19 Record STA20 1019399 Record STA21 Tormax TMP Tormax TX/TM/TMX 1019396 Tormax TEP/TXP Waldoor EC Waldoor UC 1019399 Waldoor UWS 800 1019396 Waldoor UWS 2400...

  • Page 32: Types De Porte Adaptés

    4 Installation mécanique 4.1.11 Types de porte adaptés Remarque: Les écrous et boulons d'origine peuvent être réutilisés. ATS CLIXMASTER ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Square nut M6 (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT)

  • Page 33: Ats Tsf 2100

    4 Installation mécanique ATS TSF 2100 Original or ISO 14583 (MRT-TT) ISO 7089 (BRB) Original or DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) nut M6 (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion...

  • Page 34: Baumgartner Al-Profil

    4 Installation mécanique Baumgartner Al-Profil ISO 7089 (BRB) Original or 6.4x12x1.5 FZB (6x) square nut M6 (6x) DIN 6921 (M6SF) M6x16 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Original or square nut M6 (4x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x)

  • Page 35: Baumgartner Acier

    4 Installation mécanique Baumgartner acier Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support de montage Support 2 1018482-EMfr-FR-3.0...

  • Page 36: Dorma Es 50

    4 Installation mécanique DORMA ES 50 ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Nut M6 (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (24x) ISO 14583 (MRT-TT) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x)

  • Page 37: Dorma Es 55/60

    4 Installation mécanique DORMA ES 55/60 ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Square nut M6 (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) Square nut M6 (4x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x) ISO 14583 (MRT-TT)

  • Page 38: Dorma Es 70

    4 Installation mécanique DORMA ES 70 DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) Square nut M6 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Square nut M6 (4x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Support de connexion Support de montage Edition 2020-03-12...

  • Page 39: Dorma Es 90/100

    4 Installation mécanique DORMA ES 90/100 DIN 6921 (M6SF) ISO 7089 (BRB) M6x14 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) Square nut M6 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (32x) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x)

  • Page 40: Dorma Es 200

    4 Installation mécanique Dorma ES 200 ISO 14583 (MRT-TT) Square nut M6 (6x) M6x10 FZB 8.8 (6x) ISO 7089 (BRB) DIN 6921 (M6SF) 6.4x12x1.5 FZB (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x35 FZB 8.8 (4x) ISO 14583 (MRT-TT) Spacer block (2x)

  • Page 41: Eldebe Gsx

    4 Installation mécanique ELDEBE GSX ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) ISO 14583 (MRT-TT) M6x12 FZB 8.8 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) 13.5 ISO 7089 (BRB) 6.4x12x1.5 FZB (36x) ISO 14583 (MRT-TT) M6x25 FZB 8.8 (4x)

  • Page 42: Emd

    4 Installation mécanique Nut (6x) DIN 6921 (M6SF) ISO 7089 (BRB) M6x14 FZB 8.8 (12x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) Square nut: M6 (4x) 14mm DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Support de connexion Plaque de montage...

  • Page 43: Emc

    4 Installation mécanique DIN 6921 (M6SF) ISO 7089 (BRB) ISO 14583 (MRT-TT) M6x14 FZB 8.8 (12x) 6.4x12x1.5 FZB (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Square nut: M6 (4x) 14mm Support de connexion Plaque de montage...

  • Page 44: Faiveley 6

    4 Installation mécanique Faiveley 6 Square nut M6 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Square nut M6 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) DIN 6921 (M6SF)

  • Page 45: Faiveley 12

    4 Installation mécanique Faiveley 12 Square nut M6 (6x) DIN 6921 (M6SF) ISO 7089 (BRB) M6x12 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Square nut M6 (4x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (4x)

  • Page 46: Faiveley 17

    4 Installation mécanique Faiveley 17 DIN 6921 (M6SF) ISO 4035 (ML6M) ISO 7089 (BRB) M6x14 FZB 8.8 (6x) M6 FZB (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 4035 (ML6M) M6 FZB (4x)

  • Page 47: Geze Ecdrive

    4 Installation mécanique GEZE ECdrive DIN 6921 (M6SF) Square nut M6 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) ISO 14583 (MRT-TT) ISO 7089 (BRB) M6x16 FZB 8.8 (4x) 6.4x12x1.5 FZB (16x) Support de connexion Support 1...

  • Page 48: Geze Tsa 340

    4 Installation mécanique GEZE TSA 340 DIN 6921 (M6SF) Square nut M6 (6x) M6x14 FZB 8.8 (6x) 7.5 mm DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (20x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x) Support de connexion Support de montage Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 49: Geze Tsa 350 N/350 W

    4 Installation mécanique GEZE TSA 350 N/350 W DIN 6921 (M6SF) Original T-nuts or M6x14 FZB 8.8 (6x) Square nut M6 (6x) ISO 4035 (ML6M) M6 FZB (4x) 12 mm DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (32x)

  • Page 50: Geze Tsa 360

    4 Installation mécanique GEZE TSA 360 Original T-nuts or DIN 6921 (M6SF) ISO 4035 (ML6M) Square nut M6 (6x) M6x14 FZB 8.8 (6x) M6 FZB 8.8 (4x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (32x) ISO 14583 (MRT-TT)

  • Page 51: Geze Tsa 450

    4 Installation mécanique GEZE TSA 450 Square nut M6 (6x) ISO 7089 (BRB) DIN 6921 (M6SF) 6.4x12x1.5 FZB (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x)

  • Page 52: Gilgen Slk/Slg

    4 Installation mécanique Gilgen SLK/SLG DIN 6921 (M6SF) ISO 4035 (ML6M) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) M6 FZB (6x) M6x12 FZB 8.8 (6x) 9 mm DIN 6921 (M6SF) M6x10 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (24x) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x) Support de connexion...

  • Page 53: Gilgen Slm/Slp

    4 Installation mécanique Gilgen SLM/SLP DIN 6921 (M6SF) ISO 4035 (ML6M) M6 FZB (6x) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x10 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support 1 Support de montage 1018482-EMfr-FR-3.0...

  • Page 54: Horton Series 2001

    4 Installation mécanique HORTON Series 2001 Square nut ISO 7089 (BRB) M6 (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) ISO 14583 (MRT-TT) M6x14 FZB 8.8 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) 10.5 ISO 4035 (ML6M) M6 FZB (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (28x)

  • Page 55: Manusa Pa 80

    4 Installation mécanique Manusa PA 80 ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) ISO 4035 (ML6M) M6x10 FZB 8.8 (6x) M6 FZB (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Square nut M6 (6x)

  • Page 56: Manusa Stk

    4 Installation mécanique Manusa STK ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Original screws and nuts (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) Square nut M6 (4x) M6x16 FZB 8.8 (4x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 7089 (BRB)

  • Page 57: Manusa Visio

    4 Installation mécanique Manusa Visio DIN 6921 (M6SF) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) Nut M6 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (12x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Support de connexion Support 4 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 58: Portalp 2000B

    4 Installation mécanique Portalp 2000B ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) Original screws M6x10 FZB 8.8 (6x) and nuts (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion Support 1...

  • Page 59: Porte Automatiche Gts-L/-P

    4 Installation mécanique Porte Automatiche GTS-L/-P Square nut M6 (6x) DIN 6921 (M6SF) ISO 7089 (BRB) M6x14 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) 10.5 Make M6 threads on the original door carriers ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (28x)

  • Page 60: Porte Automatiche Gtv

    4 Installation mécanique Porte Automatiche GTV ISO 7089 (BRB) ISO 4035 (ML6M) 6.4x12x1.5 FZB (6x) M6 FZB (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (8x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x)

  • Page 61: Record Sta7

    4 Installation mécanique Record STA7 Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) Original screws ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support de montage Support 2...

  • Page 62: Record Sta8

    4 Installation mécanique Record STA8 Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) Original screws DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion Support 1 Support de montage...

  • Page 63: Record Sta9/Sta10

    4 Installation mécanique Record STA9/STA10 Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support 1...

  • Page 64: Record Sta11

    4 Installation mécanique Record STA11 Square nut M6 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion...

  • Page 65: Record Sta12/Sta14 Acier

    4 Installation mécanique Record STA12/STA14 Acier Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 4035 (ML6M) M6 FZB (4x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support 1 Support de montage...

  • Page 66: Record Sta12/Sta14 Al

    4 Installation mécanique Record STA12/STA14 AL Original or DIN 6921 (M6SF) Nut M6 M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) Nut M6 6.4x12x1.5 FZB (12x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x) Support de connexion Support 1...

  • Page 67: Record Sta13

    4 Installation mécanique Record STA13 ISO 4035 (ML6M) DIN 6921 (M6SF) M6 FZB (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) ISO 4035 (ML6M) M6x10 FZB 8.8 (4x) M6 FZB (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (4x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x)

  • Page 68: Record Sta15

    4 Installation mécanique Record STA15 ISO 4035 (ML6M) DIN 6921 (M6SF) M6 FZB (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 4035 (ML6M) M6 FZB (4x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support 1...

  • Page 69: Record Sta16/17

    4 Installation mécanique Record STA16/17 Remarque: * Coupez la poutre d'origine en plusieurs petits éléments. Porte double 2/3 de la poutre d'origine pour la poutre centrale. 1/6 de la poutre d'origine pour la poulie de renvoi. 1/6 de la poutre d'origine pour le verrouillage de courroie. Ouverture à...

  • Page 70: Record Sta19

    4 Installation mécanique Record STA19 DIN 6921 (M6SF) Nut M6 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (24x) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x) Support de connexion Support 4 Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 71: Record Sta20

    4 Installation mécanique Record STA20 DIN 6921 (M6SF) DIN 6921 (M6SF) Nut M6 (6x) M6x10 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (8x) DIN 6921 (M6SF) M6x10 FZB 8.8 (4x) Support de connexion Support 4 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 72: Record Sta21

    4 Installation mécanique Record STA21 DIN 6921 (M6SF) DIN 6921 (M6SF) Nut M6 (6x) M6x10 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (8x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Support de connexion Support 4 Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 73: Tormax Tmp

    4 Installation mécanique Tormax TMP ISO 7089 (BRB) DIN 6921 (M6SF) 6.4x12x1.5 FZB (6x) M6x12 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion Support 1...

  • Page 74: Tormax Tx/Tm/Tmx

    4 Installation mécanique Tormax TX/TM/TMX Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) 117.5 DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion Support 1 Support de montage Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 75: Tormax Tep/Txp

    4 Installation mécanique Tormax TEP/TXP DIN 6921 (M6SF) ISO 7089 (BRB) M6x12 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (20x) DIN 6921 (M6SF) M6x16 FZB 8.8 (4x) Support de connexion Plaque de montage...

  • Page 76: Waldoor Ec

    4 Installation mécanique Waldoor EC 152.4 DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion Support de montage Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 77: Waldoor Uc

    4 Installation mécanique Waldoor UC ISO 7089 (BRB) ISO 14583 (MRT-TT) DIN 6921 (M6SF) ISO 7089 (BRB) 6.4x12x1.5 FZB (18x) M6x10 FZB 8.8 (6x) M6x14 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x)

  • Page 78: Waldoor Uws 800

    4 Installation mécanique Waldoor UWS 800 ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB(6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion Support 1...

  • Page 79: Waldoor Uws 2400

    4 Installation mécanique Waldoor UWS 2400 ISO 14583 (MRT-TT) ISO 7089 (BRB) M6x10 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) 10.5 DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (28x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Support de connexion Support 1 Support de montage...

  • Page 80: Ditec Valor (Issue De Secours)

    4 Installation mécanique Ditec VALOR (issue de secours) ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (40x) ISO 14583 (MRT-TT)

  • Page 81: Ditec Bis O

    4 Installation mécanique Ditec Bis O ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x12 FZB 8.8 (6x) Cut Line Original screws DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Support de connexion...

  • Page 82: Ditec Bis V

    4 Installation mécanique Ditec Bis V ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (20x)

  • Page 83: Entrematic Psl Retrofit Kit Pour Tormax Imotion 2202

    4 Installation mécanique Entrematic PSL Retrofit Kit pour TORMAX iMotion 2202 4.2.1 Contrôle des composants Vérifier les composants dans le package comme suit. Kit de moto-réducteur Ensemble de commande principale Ensemble de la poulie de renvoi Courroie crantée Bride Écrou : DIN 985 M6 (M6M)

  • Page 84: Préparation

    4 Installation mécanique 4.2.2 Préparation a Déposez le système d'entraînement d'origine en conservant les composants suivants : chariots de porte (1), poutre (2), capots (3), butées (4), supports de câble (5), écrous (11) et vis (12). Remarque: S'il n'y a pas assez d'écrous (11) et de vis (12), utilisez les écrous (35) et les vis (36) en remplacement.

  • Page 85: Installation De L'iou Et De La Batterie

    4 Installation mécanique 4.2.3 Installation de l'IOU et de la batterie Remarque: La carte E/S doit être sélectionnée s'il s'agit d'un verrou bi-stable. a Déposez les supports de l'IOU et de la batterie. Fixez la carte d'E/S (7) et la batterie (8) à l'ensemble de commande principale (14) à l'aide des vis (9) et (10).

  • Page 86: Fixez Les Écrous Et Les Vis Sur Le Kit De Moto-Réducteur Et L'ensemble De Commande Principale

    4 Installation mécanique 4.2.4 Fixez les écrous et les vis sur le kit de moto-réducteur et l'ensemble de commande principale a Fixez les écrous (11) au kit de moto-réducteur (13) à l'aide des vis (12) sans toutefois serrer ces-dernières. M5x10 (3x) M5x10 (2x) Écrou : M5 Vis : M5x10...

  • Page 87: Fixez Le Kit De Moto-Réducteur Et L'ensemble De Commande Principale

    4 Installation mécanique 4.2.5 Fixez le kit de moto-réducteur et l'ensemble de commande principale a Soulevez le kit de moto-réducteur (13) et l'ensemble de la commande principale (14) sur la poutre (2), puis serrez les vis (12) à un couple de 6 Nm. Poutre Écrou : M5 Vis : M5x10...

  • Page 88: Fixez L'ensemble De La Poulie De Renvoi

    4 Installation mécanique 4.2.6 Fixez l'ensemble de la poulie de renvoi a Fixez les écrous (11) à l'ensemble de la poulie de renvoi (15) à l'aide des vis (12) sans toutefois serrer ces-dernières. Soulevez l'ensemble de la poulie de renvoi (15) sur la poutre (2), sans serrer les vis (12) jusqu'au bout, de sorte que l'ensemble de la poulie de renvoi soit en mesure de coulisser le long de la poutre (2).

  • Page 89: Fixez Les Supports De Transmission

    4 Installation mécanique 4.2.7 Fixez les supports de transmission a Dévissez les vis existantes (24), fixez les supports de transmission (27) et les supports de trans- mission universels (28) aux chariots de porte (1) à l'aide des vis (24) et (26). Remarque: Les battants de la porte doivent être fermement rabattus lorsque vous dévissez les vis existantes (24) sur les chariots de porte (1).

  • Page 90: Positionnement Des Supports De Transmission

    4 Installation mécanique 4.2.8 Positionnement des supports de transmission Porte double Le support de transmission (16) du vantail de gauche doit être connecté à la courroie intérieure. Le support de transmission (16) du vantail de droite doit être connecté à la courroie extérieure. Support de transmission Porte simple avec ouverture à...

  • Page 91: Fixation De La Courroie Dentée

    4 Installation mécanique 4.2.9 Fixation de la courroie dentée a Coupez la courroie dentée (18) à la bonne longueur si nécessaire. Faites passer la courroie de- ntée (18) autour de la poulie de l'unité d'entraînement (19) et autour de l'ensemble de poulie de renvoi (15).

  • Page 92: Contrôle Et Réglage De La Tension De Courroie

    4 Installation mécanique 4.2.10 Contrôle et réglage de la tension de courroie a Desserrez la vis de fixation (32) sans la déposer. b Vissez la vis de réglage (33) sur sa position la plus extérieure. c Tendez la courroie crantée (18) en tirant à la main sur l'ensemble de la poulie de renvoi (15). Serrez les vis (12) à...

  • Page 93: Opérateurs À 2 Vantaux

    4 Installation mécanique 4.2.11 Opérateurs à 2 vantaux a Mettez les portes en position complètement fermée. Veillez à ce que le bord arrière du vantail soit aligné avec le feu latéral. b Clipsez la fixation de la courroie (20) en position dans le support de transmission intérieur (16). c Vérifier le bon centrage des vantaux en position entièrement fermée et entièrement ouverte.

  • Page 94: Installez Le Verrouillage De Courroie (Option)

    4 Installation mécanique 4.2.13 Installez le verrouillage de courroie (option) a Fixez les écrous (11) au verrouillage de la courroie (21) à l'aide des vis (12) sans toutefois serrer ces dernières. Soulevez le verrouillage de la courroie crantée (21) sur la poutre (2), puis serrez les vis (12) à un couple de 6 Nm.

  • Page 95: Entrematic Psl Retrofit Kit Pour Geze Slimdrive

    4 Installation mécanique Entrematic PSL Retrofit Kit pour GEZE Slimdrive 4.3.1 Contrôle des composants Vérifier les composants dans le package comme suit. Vis : ISO 14583 (MRT) M4x6 Vis : ISO 7046 (MFX) M6x10 Vis : ISO 4014 (M6S) M6x8...

  • Page 96: Préparation

    4 Installation mécanique 4.3.2 Préparation a Déposez le système d'entraînement d'origine en conservant les composants suivants : chariots de porte (1), poutre (2), ensemble de capot (3), écrous carrés (4), butées (5) et poutres d'exte- nsion (6). Remarque: S'il n'y a pas assez d'écrous carrés (4), utilisez les écrous (37) en remplacement. Chariot de porte Poutre Ensemble de capot...

  • Page 97: Échangez Les Poutres D'extension

    4 Installation mécanique 4.3.3 Échangez les poutres d'extension a Échangez les poutres d'extension (6). Poutre d'extension 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 98: Fixez Le Psu (Unité D'alimentation) Et Le Kit De Moto-Réducteur

    4 Installation mécanique 4.3.4 Fixez le PSU (unité d'alimentation) et le kit de moto-réducteur a Fixez le PSU (14) et le kit de moto-réducteur (13) à la poutre d'extension (6) à l'aide de vis (12). Puis, serrez les vis (12) à un couple de 10 Nm. DIN 6921 (M6SF) M6x10 (4x) Écrou carré...

  • Page 99: Fixez La Plaque De Montage Et Le Mcu (Unité De Commande)

    4 Installation mécanique 4.3.5 Fixez la plaque de montage et le MCU (unité de commande) a Fixez la plaque de montage (24) à la poutre d'extension (6) à l'aide de vis (25), puis fixez le MCU (26) à la plaque de montage (24) à l'aide des vis (9) et rondelles d'origine. ISO 7046 (MFX) M6x10 (2x) ISO 14583 (MRT)

  • Page 100: Installation De L'iou Et De La Batterie

    4 Installation mécanique 4.3.6 Installation de l'IOU et de la batterie Remarque: La carte E/S doit être sélectionnée s'il s'agit d'un verrou bi-stable. a Déposez les supports de l'IOU et de la batterie. b Fixez la carte d'E/S (7) et la batterie (8) à la plaque de montage (24) à l'aide des vis (9) et (10). ISO 14583 (MRT-TT) M4x55 (4x) ISO 14583 (MRT)

  • Page 101: Fixez L'ensemble De La Poulie De Renvoi

    4 Installation mécanique 4.3.7 Fixez l'ensemble de la poulie de renvoi a Fixez l'ensemble de la poulie de renvoi (15) à la poutre d'extension (6) à l'aide des vis (32), sans serrer les vis (32) jusqu'au bout, de sorte que l'ensemble de la poulie de renvoi soit en mesure de coulisser le long de la poutre d'extension (6).

  • Page 102: Fixez Les Supports De Transmission

    4 Installation mécanique 4.3.8 Fixez les supports de transmission a Dévissez les vis existantes (29), fixez les supports de transmission (27) et les supports de trans- mission universels (28) aux chariots de porte (1) à l'aide des vis existantes (29) et des vis (11). Remarque: S'il n'y a pas assez de vis existantes (29), utilisez les vis (38) en remplacement.

  • Page 103: Positionnement Des Supports De Transmission

    4 Installation mécanique 4.3.9 Positionnement des supports de transmission Porte double Le support de transmission (16) du vantail de gauche doit être connecté à la courroie supérieure. Le support de transmission (16) du vantail de droite doit être connecté à la courroie inférieure. Support de transmission Porte simple avec ouverture à...

  • Page 104: Fixation De La Courroie Dentée

    4 Installation mécanique 4.3.10 Fixation de la courroie dentée a Coupez la courroie dentée (18) à la bonne longueur si nécessaire. Faites passer la courroie de- ntée (18) autour de la poulie de l'unité d'entraînement (19) et autour de l'ensemble de poulie de renvoi (15).

  • Page 105: Contrôle Et Réglage De La Tension De Courroie

    4 Installation mécanique 4.3.11 Contrôle et réglage de la tension de courroie a Desserrez la vis de fixation (34) sans la déposer. b Vissez la vis de réglage (35) sur sa position la plus extérieure. c Tendez la courroie crantée (18) en tirant à la main sur l'ensemble de la poulie de renvoi (15). Serrez les vis (32) à...

  • Page 106: Opérateurs À 2 Vantaux

    4 Installation mécanique 4.3.12 Opérateurs à 2 vantaux a Mettez les portes en position complètement fermée. Veillez à ce que le bord arrière du vantail soit aligné avec le feu latéral. b Clipsez la fixation de la courroie (20) en position dans le support de transmission (16) supérieur. c Vérifier le bon centrage des vantaux en position entièrement fermée et entièrement ouverte.

  • Page 107: Installez Le Verrouillage De Courroie (Option)

    4 Installation mécanique 4.3.14 Installez le verrouillage de courroie (option) a Fixez le verrouillage de la courroie (21) à la poutre d'extension (6) à l'aide des vis (12). Puis, serrez les vis (12) à un couple de 10 Nm. Remarque: * Coupez la poutre d'extension en plus petits éléments. Porte double 2/3 de la poutre d'extension pour la poutre centrale.

  • Page 108: Fixez Le Support De Câble

    4 Installation mécanique 4.3.15 Fixez le support de câble a Fixez le support de câble (30) à la poutre (2) à l'aide de vis (31). ISO 14585 ST 4.2x9.5 (5x) Poutre Support de câble Vis : ISO 14585 ST 4,2x9,5 Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 109: Entrematic Psl Retrofit Kit Pour Entrematic Emsl

    4 Installation mécanique Entrematic PSL Retrofit Kit pour Entrematic EMSL 4.4.1 Vérifier les composants Vérifier les composants dans le package comme suit. Poutre centrale Ensemble de la poulie de renvoi Courroie crantée Bride Vis : DIN 6921 (M6SF) M6x14 Vis : ISO 10642 (MF6S) M6x8...

  • Page 110: Préparation

    4 Installation mécanique 4.4.2 Préparation a Déposez le système d'entraînement d'origine en conservant les composants suivants : chariots de porte (1), poutre (2), ensemble de capot (3), butées (4), supports de câble (5), boîtier de raccordement (6), rail (35) et verrou (36). Chariot de porte Poutre Ensemble de capot...

  • Page 111: Fixez La Poutre Centrale

    4 Installation mécanique 4.4.3 Fixez la poutre centrale a Fixez la poutre centrale (12) à la poutre (2) à l'aide de vis (9). Puis, serrez les vis (9) à un couple de 3 Nm. ISO 7045 (MRT-TT) M4x16 (3x) Poutre Vis : ISO 7045 (MRT-TT) M4x16 Poutre centrale 4.4.4...
  • Page 112 4 Installation mécanique ISO 7045 (MRT-TT) M4x16 (3x) Poutre Batterie Vis : ISO 7045 (MRT-TT) M4x16 Edition 2020-03-12 1018482-EMfr-FR-3.0...

  • Page 113: Limites Lors De L'utilisation De Verrouillage De Courroie, Montrant Ci-Dessous Des Portes Doubles

    4 Installation mécanique Limites lors de l'utilisation de verrouillage de courroie, montrant ci-dessous des portes doubles. 1018482-EMfr-FR-3.0 Edition 2020-03-12...

  • Page 114: Installez Le Verrouillage De Courroie (Option)

    4 Installation mécanique 4.4.5 Installez le verrouillage de courroie (option) a Fixez le support de fixation du verrouillage de la courroie (37) au verrouillage de la courroie (21) à l'aide de vis (11). Soulevez le verrouillage de la courroie (21) sur la poutre (2), puis serrez les vis (9). b Fixez la courroie au verrouillage de courroie (21).
  • Page 115 4 Installation mécanique c Fixez le guide de courroie (30) au verrouillage de la courroie (21) à l'aide des vis (60). MFTS M3x5 FZB (2x) Poutre Vis : ISO 7045 (MRT-TT) M4x16 Vis : DIN 6921 (M6SF) M6x8 Verrouillage de courroie Guide de courroie Support de fixation du verrou Vis :ISO 7046 (MFTS) M3x5...

  • Page 116: Fixez L'ensemble De La Poulie De Renvoi

    4 Installation mécanique 4.4.6 Fixez l'ensemble de la poulie de renvoi a Fixez l'ensemble de la poulie de renvoi (15) sur la poutre (2), à l'aide des vis (9), sans serrer les vis (9) jusqu'au bout, de sorte que l'ensemble de la poulie de renvoi soit en mesure de coulisser le long de la poutre (2).

  • Page 117: Fixez Les Supports De Connecteur

    4 Installation mécanique 4.4.7 Fixez les supports de connecteur a Dévissez les vis existantes (10) et les rondelles existantes (11), et fixez les plaques de renfort (29) aux chariots de porte (1) à l'aide des vis (24). b Montez les supports de connexion (27) et les supports d'attache de courroie (28) à l'aide des vis (26).

  • Page 118: Positionnement Des Supports De Transmission

    4 Installation mécanique 4.4.8 Positionnement des supports de transmission Porte double Le support de transmission (16) du vantail de gauche doit être connecté à la courroie intérieure. Le support de transmission (16) du vantail de droite doit être connecté à la courroie extérieure. Support de transmission Porte simple avec ouverture à...

  • Page 119: Fixation De La Courroie Dentée

    4 Installation mécanique 4.4.9 Fixation de la courroie dentée a Coupez la courroie dentée (18) à la bonne longueur si nécessaire. Faites passer la courroie de- ntée (18) autour de la poulie de l'unité d'entraînement (19) et autour de l'ensemble de poulie de renvoi (15).

  • Page 120: Contrôle Et Réglage De La Tension De Courroie

    4 Installation mécanique 4.4.10 Contrôle et réglage de la tension de courroie a Desserrez la vis de fixation (32) sans la déposer. b Vissez la vis de réglage (33) sur sa position la plus extérieure. c Tendez la courroie crantée en tirant à la main sur l'ensemble de la poulie de renvoi (15). Serrez l'ensemble de poulie de renvoi à...

  • Page 121: Opérateurs À 2 Vantaux

    4 Installation mécanique 4.4.11 Opérateurs à 2 vantaux a Mettez les portes en position complètement fermée. Veillez à ce que le bord arrière du vantail soit aligné avec le feu latéral. b Clipsez la fixation de la courroie (20) en position dans le support de transmission intérieur (16). c Vérifier le bon centrage des vantaux en position entièrement fermée et entièrement ouverte.

  • Page 122: Entrematic Psl Retrofit Kit Pour Entrematic Emsl-T

    4 Installation mécanique Entrematic PSL Retrofit Kit pour Entrematic EMSL-T 4.5.1 Vérifier les composants Vérifier les composants dans le package comme suit. Poutre centrale Ensemble de la poulie de renvoi Courroie crantée Bride Vis : DIN 6921 (M6SF) M6x14 Vis : ISO 10642 (MF6S) M6x8...

  • Page 123: Préparation

    4 Installation mécanique 4.5.2 Préparation a Déposez le système d'entraînement d'origine en conservant les composants suivants : chariots de porte (1), poutre (2), ensemble de capot (3), butées (4), supports de câble (5), boîtier de raccordement (6), rail (35), verrou (36) et poutre de support (37). Chariot de porte Poutre Ensemble de capot...

  • Page 124: Fixez La Poutre Centrale

    4 Installation mécanique 4.5.3 Fixez la poutre centrale a Fixez la poutre centrale (12) à la poutre (2) à l'aide de vis (9). Puis, serrez les vis (9) à un couple de 3 Nm. ISO 7045 (MRT-TT) M4x16 (3x) Poutre Vis : ISO 7045 (MRT-TT) M4x16 Poutre centrale Edition 2020-03-12...

  • Page 125: Fixez La Carte D'e/S Et La Batterie (Option)

    4 Installation mécanique 4.5.4 Fixez la carte d'E/S et la batterie (option) Remarque: La carte E/S doit être sélectionnée s'il s'agit d'un verrou bi-stable. a Fixez la carte d'E/S (7) et la batterie (8) à la poutre (2) à l'aide des vis (9). ISO 7045 (MRT-TT) M4x16 (3x) Poutre...

  • Page 126: Fixez L'ensemble De La Poulie De Renvoi

    4 Installation mécanique 4.5.5 Fixez l'ensemble de la poulie de renvoi a Fixez l'ensemble de la poulie de renvoi (15) sur la poutre (2), à l'aide des vis (9), sans serrer les vis (9) jusqu'au bout, de sorte que l'ensemble de la poulie de renvoi soit en mesure de coulisser le long de la poutre (2).

  • Page 127: Fixez Les Supports De Connecteur (Pour Les Vantaux Rapides)

    4 Installation mécanique 4.5.6 Fixez les supports de connecteur (pour les vantaux rapides) a Dévissez les vis existantes (10) et les rondelles existantes (11), et fixez les plaques de renfort (29) aux chariots de porte (1) à l'aide des vis (24). b Montez les supports de connexion (27) et les supports d'attache de courroie (28) à...

  • Page 128: Positionnement Des Supports De Transmission (Pour Les Vantaux Rapides)

    4 Installation mécanique 4.5.7 Positionnement des supports de transmission (pour les vantaux rapides) Porte double Le support de transmission (16) du vantail de gauche doit être connecté à la courroie intérieure. Le support de transmission (16) du vantail de droite doit être connecté à la courroie extérieure. Support de transmission Porte simple avec ouverture à...

  • Page 129: Fixation De La Courroie Crantée (Pour Les Vantaux Rapides)

    4 Installation mécanique 4.5.8 Fixation de la courroie crantée (pour les vantaux rapides) a Coupez la courroie dentée (18) à la bonne longueur si nécessaire. Faites passer la courroie de- ntée (18) autour de la poulie de l'unité d'entraînement (19) et autour de l'ensemble de poulie de renvoi (15).

  • Page 130: Contrôle Et Réglage De La Tension De Courroie (Pour Les Vantaux Rapides)

    4 Installation mécanique 4.5.9 Contrôle et réglage de la tension de courroie (pour les vantaux rapides) a Desserrez la vis de fixation (32) sans la déposer. b Vissez la vis de réglage (33) sur sa position la plus extérieure. c Tendez la courroie crantée en tirant à la main sur l'ensemble de la poulie de renvoi (15). Serrez l'ensemble de poulie de renvoi à...

  • Page 131: Opérateurs Double (Pour Vantaux Rapides)

    4 Installation mécanique 4.5.10 Opérateurs double (pour vantaux rapides) a Mettez les portes en position complètement fermée. Veillez à ce que le bord arrière du vantail soit aligné avec le feu latéral. b Clipsez la fixation de la courroie (20) en position dans le support de transmission intérieur (16). c Vérifier le bon centrage des vantaux en position entièrement fermée et entièrement ouverte.
  • Page 132 Entrematic Group AB, Lodjursgatan 10, SE-261 44 Landskrona, Sweden Tel: +46 10 47 48 300 www.entrematic.com • info.em@entrematic.com...

Table des Matières
