Componentes suministrados

Si falta algún componente, póngase en contacto con su distribuidor.
 Monitor de pantalla de cristal líquido: 1
 Abrazadera para cable: 2
 Cable de alimentación
 CD-ROM (Disco de utilidades para Windows): 1
 Manual de instrucciones: 1
* Sharp Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso.
* ¡Para protección medioambiental!
No vierta las pilas en la basura doméstica. Respete la normativa de vertido local.

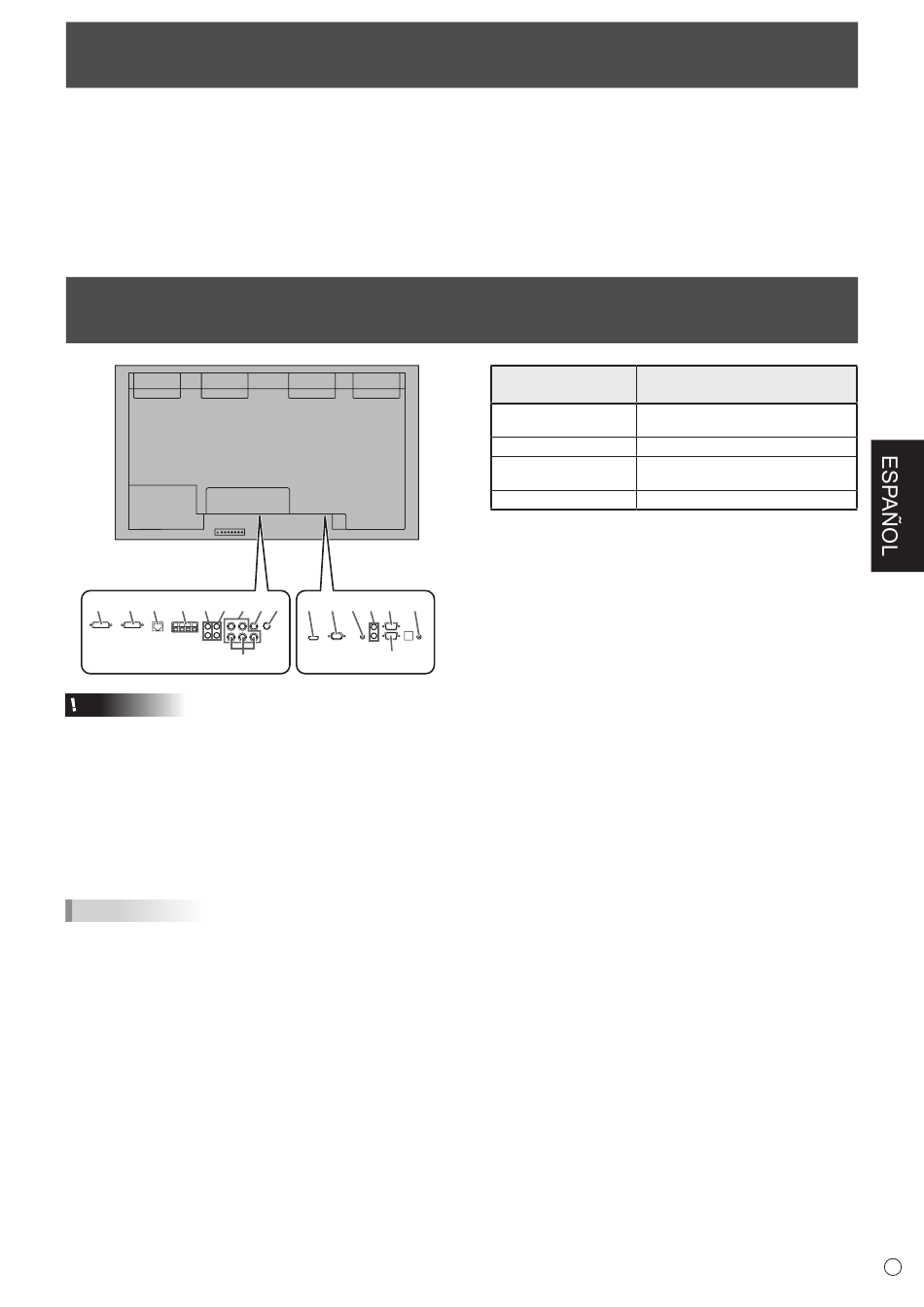

Conexión de equipos periféricos
Cuando está instalada la
placa PN-ZB02 (opcional)
8 9 10 11 12 13 14
15
Precaución
• Asegúrese de apagar el interruptor primario y desconectar
el enchufe de la toma de corriente antes de conectar/
desconectar los cables. Asimismo, lea el manual del equipo
que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el
terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida
podría causar malfuncionamientos y otros problemas.
• No use ningún cable que tenga dañado o deformado el
terminal. Si usa este tipo de cables pueden generar fallos
de funcionamiento.
CONSEJOS
• Las imágenes podrían no visualizarse correctamente
dependiendo del ordenador (tarjeta de vídeo) que se conecte.
• Una pantalla con una resolución de 1920 x 1080 podría
no visualizarse correctamente en PC RGB. En este caso,
compruebe la configuración de su ordenador (tarjeta de vídeo)
para verificar que las señales de entrada son conformes a las
especificaciones de este monitor. (Véanse el Guía de uso.)
• Si existe una casilla de verificación para desactivar EDID en el
panel de control de visualización, márquela cuando utilice PC RGB.
• Emplee el ajuste automático de la pantalla cuando visualice una
pantalla de PC por vez primera utilizando PC D-SUB o PC RGB
o cuando cambie la configuración del PC. La pantalla se ajustará
automáticamente cuando SELF ADJUST <AUTO AJUSTE> en el
menú OPTION <OPCIONES> esté establecido en ON <SÍ>.
• Si la salida de audio del dispositivo de reproducción se conecta
directamente a los altavoces o a otros aparatos, el vídeo del
monitor podría aparecer retardado respecto a la parte de audio.
El audio deberá reproducirse a través de este monitor conectando
el dispositivo de reproducción a la entrada de audio del monitor y
la salida de audio del monitor a los altavoces u otros aparatos.
• Los terminales de entrada de audio utilizados en cada uno
de los modos de entrada están configurados de fábrica del
modo siguiente.
16 17 1 2 3 4 5 7
6
 Tapa de protección: 4
 Tornillos de las asas (cortos): 4
 Lámina de bisel (larga/corta): 2 de cada
 Instrucciones para la instalación de láminas de bisel: 1
Terminal de entrada de audio
Modo de entrada
(ajuste de fábrica)
PC D-SUB, PC DVI-D,
Terminal de entrada de audio
PC RGB
AV DVI-D Terminal de entrada Audio1
AV COMPONENT,
Terminal de entrada Audio2
AV S-VIDEO, AV VIDEO
PC HDMI, AV HDMI Terminal de entrada PC/AV HDMI
1. Terminal de entrada PC/AV HDMI
• Use un cable de HDMI de venta en comercios (conforme
a la norma HDMI).
• Establezca HDMI de INPUT SELECT <SELECCIÓN
DE ENTRADA> en el menú OPTION <OPCIONES> de
acuerdo con el dispositivo que desea conectar.
• Seleccione el terminal de entrada de audio que se
utilizará en PC HDMI o AV HDMI de AUDIO SELECT
<SELECCIÓN DE AUDIO> en el menú OPTION
<OPCIONES>. Cuando se seleccione HDMI, la conexión
al terminal de entrada de audio será innecesaria.
2. Terminal de entrada PC D-sub
• Cuando esté instalada la placa PN-ZB02 (opcional),
seleccione el terminal de entrada de audio que se utilizará
en PC D-SUB de AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú OPTION <OPCIONES>.
3. Terminal de entrada de audio
• Use un cable de audio sin resistencia.
• Cuando esté instalada la placa PN-ZB02 (opcional),
establezca el terminal de entrada de audio utilizado para
cada modo de entrada en AUDIO SELECT <SELECCIÓN
DE AUDIO> en el menú OPTION <OPCIONES>.
4. Terminales de salida de audio
• El sonido de salida variará dependiendo del modo de
entrada.
• El volumen del sonido de salida puede fijarse
estableciendo AUDIO OUTPUT(RCA) <SALIDA DE
AUDIO(RCA)> en el menú OPTION <OPCIONES>.
• No será posible controlar la salida de sonido de los
terminales de salida de audio con el menú AUDIO.
5. Terminal de salida RS-232C
6. Terminal de entrada RS-232C
• Podrá controlar el monitor desde un PC conectando un
cable recto RS-232 de venta en comercios entre estos
terminales y el PC.
• Cuando utilice el kit de control PN-ZR01 (opcional) para
usar varios monitores con el control remoto, conecte los
distintos monitores en serie empleando un cable recto
RS-232 de venta en comercios. (Véase la página 9.)
7. Terminal de kit de control
• Conecta el cajetín del sensor de control remoto del kit de
control PN-ZR01 (opcional). (Véase la página 9.)
7
S
