Connexion de périphériques
n Branchement lorsque le PN-ZB02
(optionnel) est raccordé
Le carte d'extension connectique PN-ZB02 (optionnel) permet
d'utiliser des bornes de raccordement supplémentaires.
8. Borne d'entrée PC/AV DVI-D
• Sélectionnez DVI dans le sous-menu INPUT SELECT
<SÉLECTION D'ENTRÉE> du menu OPTION
<OPTIONS>, selon le périphérique raccordé.
• Sélectionnez la borne d'entrée audio à utiliser dans le
paramètre PC DVI-D ou AV DVI-D du sous-menu AUDIO
SELECT <SÉLECTION ENTRÉE AUDIO> du menu
OPTION <OPTIONS>.
9. Borne de sortie PC/AV DVI-D
• Le signal vidéo de l'entrée PC/AV DVI-D peut être
transmis à un périphérique externe.
• La lecture de vidéos cryptées HDCP nécessite un
périphérique externe prenant en charge le HDCP.
• Vous pouvez raccorder jusqu'à 5 moniteurs en série sur
cette borne.
Conseils
• La longueur du câble de signal ou la situation environnante
peut affecter la qualité de l'image.
• L'écran peut ne pas afficher une image correcte quand on
utilise des bornes autres que PC DVI-D/AV DVI-D pour le
mode d'entrée. Dans ce cas, mettez hors tension tous les
moniteurs connectés en série puis remettez les sous tension.
• Lorsque vous raccordez en série plusieurs moniteurs, réglez
le paramètre AUTO INPUT CHANGE <CHANGEMENT
AUTO D'ENTRÉE> sur OFF.
• La sortie vidéo est désactivée dans les cas suivants :
Lorsque le mode d'entrée est PC HDMI/AV HDMI
Lorsque le paramètre PIP SOURCE du menu PIP/PbyP est
réglé sur PC HDMI ou AV HDMI
Lorsque l'appareil est mis hors tension
Lorsque le moniteur est en mode attente du signal d'entrée
10. Borne LAN
• Vous pouvez contrôler le moniteur depuis un PC connecté
à un réseau en branchant un câble LAN entre cette borne
et un réseau.
11. Bornes du haut-parleur externe
• Assurez-vous que vous utilisez des haut-parleurs
externes avec une impédance d'au moins 6 Ω et une
puissance nominale d'au moins 10 W.
1
Environ. 10cm
1. Raccordez une âme du câble du haut-parleur (fourni avec
le PN-ZB02) à l'extrémité du câble branché au moniteur.
2. Tout en soulevant le couvercle, insérez l'extrémité du câble.
3. Relâchez le couvercle.
Conseils
• Assurez-vous de connecter convenablement les bornes
+ et –, et les haut-parleurs gauche et droit.
• Evitez de court-circuiter les bornes + et –.
12. Bornes d'entrée audio 1
13. Bornes d'entrée audio 2
• Sélectionnez la borne d'entrée audio à utiliser dans
chaque mode d'entrée dans le sous-menu AUDIO
SELECT <SÉLECTION ENTRÉE AUDIO> du menu
OPTION <OPTIONS>.
14. Bornes d'entrée PC RVB
• Réglez le paramètre BNC du sous-menu INPUT
SELECT <SÉLECTION D'ENTRÉE> du menu OPTION
<OPTIONS> sur PC RGB <PC RVB> si vous utilisez les
bornes d'entrée PC RVB.
• Sélectionnez la borne d'entrée audio à utiliser dans le
paramètre PC RGB <PC RVB> du sous-menu AUDIO
SELECT <SÉLECTION ENTRÉE AUDIO> du menu
OPTION <OPTIONS>.
8
F
2 3
15. Bornes d'entrée AV composant
• Réglez le paramètre BNC du sous-menu INPUT
SELECT <SÉLECTION D'ENTRÉE> du menu OPTION
<OPTIONS> sur AV COMPONENT <AV COMPOSANT>
si vous utilisez les bornes d'entrée AV composant.
• Sélectionnez la borne d'entrée audio à utiliser dans le
paramètre AV COMPONENT <AV COMPOSANT> du sous-
menu AUDIO SELECT <SÉLECTION ENTRÉE AUDIO> du
menu OPTION <OPTIONS>.
16. Borne d'entrée AV vidéo
• Sélectionnez la borne d'entrée audio à utiliser dans le
paramètre AV VIDEO <AV VIDÉO> du sous-menu AUDIO
SELECT <SÉLECTION ENTRÉE AUDIO> du menu
OPTION <OPTIONS>.
17. Borne d'entrée AV S-vidéo
• Sélectionnez la borne d'entrée audio à utiliser dans le
paramètre AV S-VIDEO <AV S-VIDÉO> du sous-menu
AUDIO SELECT <SÉLECTION ENTRÉE AUDIO> du
menu OPTION <OPTIONS>.

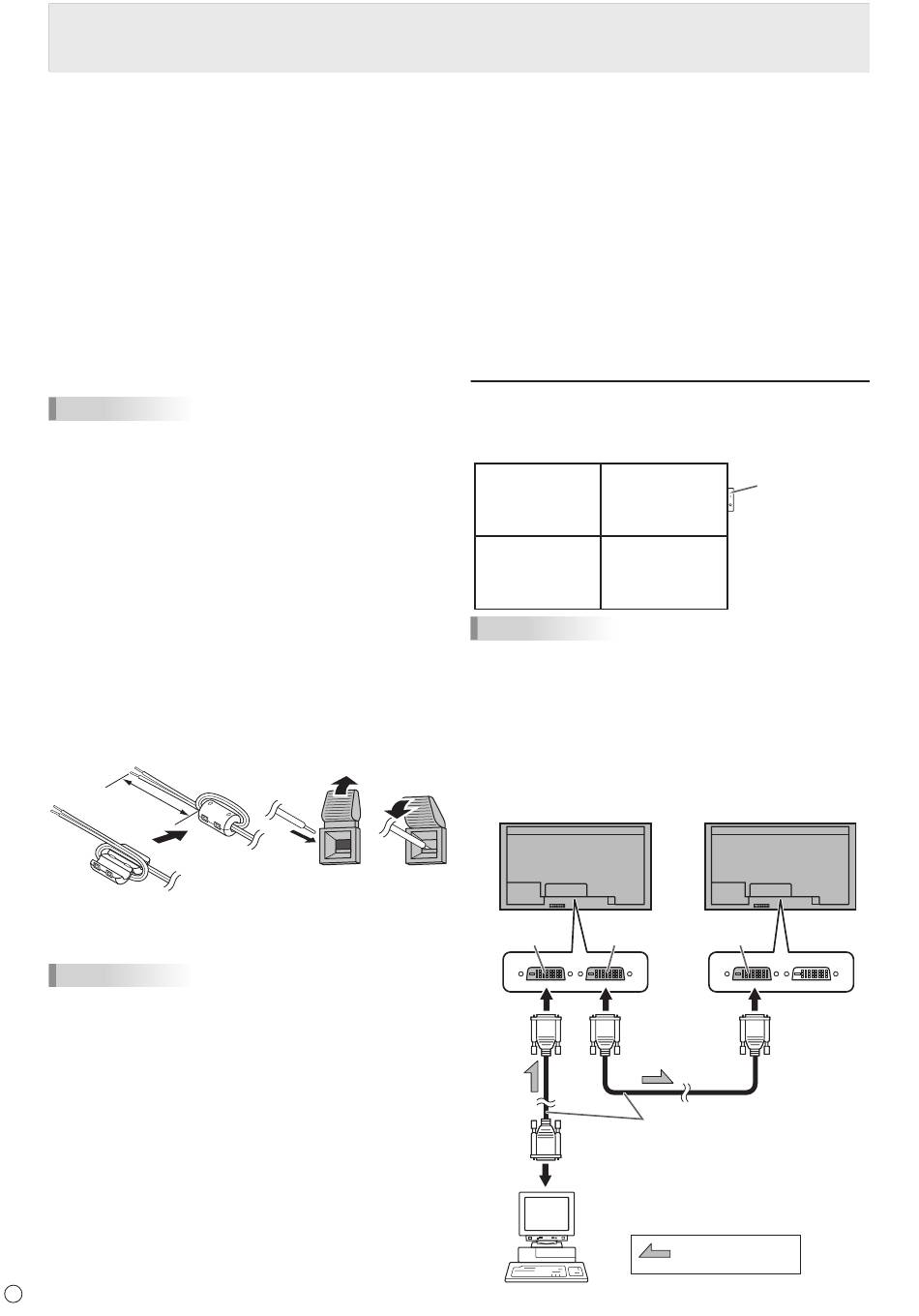

Connexion de plusieurs moniteurs

Les moniteurs peuvent être alignés et utilisés comme un seul
grand écran.
[Exemple]
Second moniteur Premier moniteur
Esclave (moniteur suppl.) Maître (moniteur principal)
N° ident.: 2 N° ident.: 1
Troisième moniteur Quatrième moniteur
Esclave (moniteur suppl.) Esclave (moniteur suppl.)
N° ident.:3 N° ident.: 4
Conseils
• Connectez les câbles du RS-232C dans l'ordre, en
commençant par le premier moniteur (moniteur maître).
Si les moniteurs sont connectés dans un ordre différent ils
peuvent ne pas fonctionner.
• Toujours installer le boîtier du capteur de télécommande
sur le moniteur maître.
■ Connexion avec le câble vidéo
Peut varier en fonction du système utilisé.
Si vous utilisez la borne PC/AV DVI-D, vous pouvez brancher jusqu'à
5 moniteurs en série (à condition que le PN-ZB02 soit connecté).
Premier moniteur
Borne d'entrée Borne de sortie
PC/AV DVI-D PC/AV DVI-D
Vers la borne de sortie numérique RVB du PC
Boîtier de capteur
de télécommande
(fourni avec le
PN-ZR01)
Second moniteur
Borne d'entrée
PC/AV DVI-D
Câbles de signal numérique (DVI)
(en vente dans le commerce)
montre le sens de
circulation du signal.
