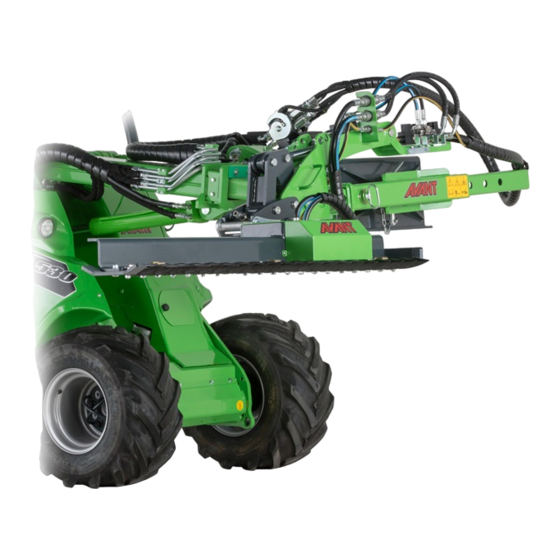

AVANT S30 Manuel De L'opérateur
Masquer les pouces
Voir aussi pour S30:
- Manuel de l'opérateur (30 pages) ,
- Manuel de l'opérateur (34 pages) ,
- Manuel de l'opérateur (40 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour AVANT S30
Sommaire des Matières pour AVANT S30
- Page 1 Français Bras latéral mécanique S30 2019 1 Manuel de l'operateur pour accessoire Bras latéral mécanique S30 Référence : A431070 Fabricant: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A436866 2019 1 FR 2018-...
- Page 2 Bras latéral mécanique S30 2019 1...
-
Page 3: Table Des Matières
Bras latéral mécanique S30 2019 1 SOMMAIRE 1. AVANT-PROPOS ............................ 4 Symboles d'avertissement utilisés dans ce manuel ......................5 2. USAGE PRÉVU ............................6 3. CONSIGNES DE SÉCURITÉ POUR UTILISER L'ACCESSOIRE ............. 8 4. SPÉCIFICATIONS TECHNIQUES ....................... 12 Portée ..................................13 Étiquettes de sécurité et principaux composants de l'accessoire ..............14 5. -
Page 4: Avant-Propos
4 (36) 1. Avant-propos Avant Tecno Oy aimerait vous remercier pour avoir acheté cet accessoire pour votre chargeur Avant. Il a été conçu et fabriqué grâce à plusieurs années d'expérience en développement et fabrication de produit. En vous familiarisant avec ce manuel et en suivant les consignes y contenues, vous garantissez votre sécurité et assurez le fonctionnement fiable et une longue durée de service du matériel. -
Page 5: Symboles D'avertissement Utilisés Dans Ce Manuel
5 (36) Symboles d'avertissement utilisés dans ce manuel Les symboles d'avertissement suivants sont utilisés dans l'ensemble de ce manuel. Ils indiquent les facteurs qui doivent être pris en considération pour réduire le risque de blessure corporelle ou de dommage matériel : AVERTISSEMENT SYMBOLE D'ALERTE DE SÉCURITÉ... -
Page 6: Usage Prévu
être utilisé avec les chargeurs à usages multiples AVANT présentés dans le Tableau 1. Le bras latéral a un raccord rapide de type S30 destiné au couplage des accessoires au bras. Le bras latéral est destiné à être utilisé avec des accessoires spécifiquement conçus pour être utilisés avec un bras latéral, comme, par exemple, la barre de coupe S30 A430938, et le dispositif de rotation multifonction S30 A429926. - Page 7 7 (36) Tableau 1 - Bras latéral mécanique S30 - Compatibilité avec les chargeurs Avant Modèle 525LPG 313S 320S 755i 225LPG 760i A431070 − − • • • • (•) Il est recommandé d'utiliser l'accessoire uniquement avec les chargeurs marqués de dans le Tableau 1.
-
Page 8: Consignes De Sécurité Pour Utiliser L'accessoire
C'est pourquoi, tous les opérateurs doivent bien se familiariser avec la bonne utilisation et au manuel de l'opérateur du chargeur et de l'accessoire avant de procéder à leur utilisation. N'utilisez pas l'accessoire si vous ne vous êtes pas complètement familiarisé avec son fonctionnement et les risques connexes. - Page 9 Arrêtez le chargeur et placez l'accessoire à une position sûre tel que l'indique la procédure d'arrêt de sécurité avant de procéder au nettoyage, à l'entretien ou aux réglages. Prêtez attention aux environs et à toutes autres personnes et machines se déplaçant dans le voisinage.
- Page 10 à l'arrêt sûr de l'accessoire et du chargeur ; suivez la procédure sécuritaire d'arrêt DANGER présentée dans ce manuel avant de quitter le siège du conducteur. Risque d'écrasement - Ne laissez jamais quelqu'un se placer sous un accessoire élevé ou sous le bras de levage.
- Page 11 Portez un masque respiratoire lorsque vous manipulez des matériaux en vrac. Arrêtez l'accessoire en toute sécurité avant de vous en approcher : Arrêtez toujours l'accessoire suivant la procédure sécuritaire d'arrêt avant de quitter le siège du conducteur. La procédure sécuritaire d'arrêt empêche tous les mouvements accidentels de l'accessoire.
-
Page 12: Spécifications Techniques
12 (36) 4. Spécifications techniques Tableau 2 - Bras latéral mécanique S30 - Spécifications Référence A431070 Largeur (bras rétracté) : 1 645 mm Télescopage max. : 1000 mm Mouvement du bras de flèche : 135° (- 45°/+ 90°) Poids : 130 kg Poids max. -
Page 13: Portée
13 (36) 4.1 Portée Le diagramme de portée ci-dessous est illustré sans accessoire. La portée réelle dépend de l'accessoire utilisé, d'où le diagramme doit être utilisé à titre estimatif. Voir les instructions supplémentaires des manuels d'utilisation correspondants de l'accessoire. -
Page 14: Étiquettes De Sécurité Et Principaux Composants De L'accessoire
Tableau 3 - Emplacements des autocollants et messages d'avertissement Autocollant Message d'avertissement Risque de mauvaise utilisation - Lisez les A36771 consignes avant utilisation. Risque d'écrasement - N'allez pas sous l'accessoire élevé ; restez à l'écart de A36772 l'équipement en position en position haute. - Page 15 15 (36) Tableau 4 - Bras latéral mécanique S30 - Composants principaux Raccord rapide Avant Raccord rapide S30 Raccords rapides hydrauliques destinés à l'accessoire Multiconnecteur Goupille du bras télescopique Vis de verrouillage du raccord rapide S30 Goupille destinée à la rotation du bras télescopique Outil de réglage du raccord rapide S30...
-
Page 16: Assemblage De L'accessoire
AVERTISSEMENT Ne déplacez ou ne levez jamais un accessoire qui n'a pas été verrouillé. 5.1 Couplage du bras latéral au chargeur Raccord rapide Avant : Étape 1 : Soulevez les boulons de verrouillage de la platine d'accrochage et tournez-les vers l'arrière pour les faire entrer dans la fente afin de les verrouiller en... - Page 17 à la surcharge et de mouvement non contrôlé de l'accessoire et de ses pièces. Si votre chargeur n'est pas répertorié dans le Tableau 1 à la page 6, interrogez votre concessionnaire Avant avant d'utiliser cet accessoire.
-
Page 18: Connexion Et Déconnexion Des Tuyaux Hydrauliques
18 (36) 5.2 Connexion et déconnexion des tuyaux hydrauliques Sur les chargeurs Avant, les tuyaux hydrauliques sont connectés à l'aide du système de multiconnecteur. Si vous avez un chargeur Avant de la série 300-700 ayant les coupleurs rapides conventionnels et souhaitez passer au système de multiconnecteur, contactez votre concessionnaire ou le point d'entretien Avant pour... - Page 19 19 (36) Déconnexion des tuyaux hydrauliques : Avant de déconnecter les raccords, abaissez l'accessoire jusqu'à une position sûre sur une surface solide et plane. Tournez le levier de commande du circuit hydraulique auxiliaire jusqu'à sa position neutre. Lors du découplage de l'accessoire, déconnectez toujours les raccords hydrauliques avant de déverrouiller la platine d'accrochage, afin d'éviter d'endommager le tuyau et...
-
Page 20: Couplage D'un Accessoire Au Bras Latéral
1. Assurez-vous que le bras latéral ou le bras de levage hydraulique est connecté et verrouillé au chargeur. Les connecteurs hydrauliques et électriques doivent également être couplés. 2. Ouvrez le raccord S30 du bras latéral avec la clé Allen qui est stockée au niveau de la plaque de raccord rapide Avant du bras latéral. -
Page 21: Branchement Électrique
Le chargeur doit être équipé du kit interrupteurs électriques pour l'accessoire en option. S'il n'est pas installé sur le chargeur, il n'est pas possible d'entièrement utiliser le bras latéral et ses accessoires. Contactez votre concessionnaire ou point d'entretien Avant pour obtenir plus d'informations sur l'installation du kit interrupteurs électriques pour l'accessoire, si nécessaire. -
Page 22: Instructions D'utilisation
été enlevés de l'aire de travail. Une inspection rapide du matériel et de l'aire de travail avant l'utilisation fait partie des mesures à prendre pour assurer la sécurité et la meilleure performance du matériel. -
Page 23: Vérifications Avant Utilisation
Utilisez uniquement lorsque toutes les broches et raccords hydrauliques sont verrouillés et fixés en place. Assurez-vous que le raccord rapide S30 du bras latéral et la contrepartie de l'accessoire sont en bon état. Assurez-vous que les spectateurs soient à une distance de sécurité lors de la manœuvre du matériel. -
Page 24: Position De Fonctionnement
24 (36) 6.2 Position de fonctionnement Placez l'accessoire à la bonne position de fonctionnement. La bonne position dépend de l'accessoire qui est fixé au bras latéral. L'image ci-dessous décrit l'utilisation du bras latéral doté d'une balayeuse latérale. Manœuvrez toujours les commandes du chargeur et de ses accessoires de manière prudente et régulière, et évitez des virages brusques et des changements soudains de la vitesse et du sens de marche à... -
Page 25: Utilisation Du Bras Latéral Mécanique
Inclinaison du support de raccord d'accessoire lorsqu'un accessoire n'est pas fixé. Lorsqu'un accessoire n'est connecté au bras latéral : Lorsqu'un accessoire n'est connecté au bras latéral, pour incliner le raccord rapide S30 du bras latéral : Commutez l'interrupteur MARCHE-ARRÊT à MARCHE ... -
Page 26: Pour Démarrer Et Incliner Un Accessoire Qui Est Couplé Au Bras Latéral
26 (36) 6.3.2 Pour démarrer et incliner un accessoire qui est couplé au bras latéral Pour démarrer un accessoire qui est couplé au bras latéral : Lorsqu'un accessoire est connecté au bras latéral : Maintenez l'interrupteur MARCHE-ARRÊT à ARRÊT Pour démarrer l'accessoire, actionnez le levier de commande des hydrauliques extérieures du chargeur ... -
Page 27: Réglage Vertical
à un angle complet de 180° vers l'autre côté, ce qui rend possible le travail sur le côté droit ou gauche du chargeur. Retirez toujours l'accessoire du raccord S30 avant d'ajuster le bras latéral. Réglez et ajustez le bras latéral à la bonne position de fonctionnement comme suit : Étape 1... -
Page 28: Travail Sur Un Sol Irrégulier
28 (36) 6.5 Travail sur un sol irrégulier Des précautions supplémentaires sont nécessaires lorsque le matériel est utilisé sur des terrains inclinés et des pentes. Conduisez lentement en particulier sur des surfaces inclinées, irrégulières ou glissantes, et évitez des changements soudains de la vitesse ou du sens. Manœuvrez les commandes du chargeur en effectuant des mouvements prudents et réguliers. -
Page 29: Découplage Et Stockage
29 (36) 6.7 Découplage et stockage Le bras latéral mécanique peut être découplé du chargeur pour un stockage de courte période tout en ayant un accessoire fixé. Pour un stockage à long terme, l'accessoire doit être déconnecté du bras latéral. Découplez et stockez l'accessoire sur un sol horizontal. -
Page 30: Stockage Avec L'accessoire
Deux ou trois palettes peuvent être nécessaires pour assurer la stabilité de l'ensemble pendant le stockage. Abaissez soigneusement l'accessoire avec le bras latéral au sol sur les palettes. Découplez le multiconnecteur (1), puis déverrouillez les goupilles du raccord rapide Avant. -
Page 31: Entretien
être évitée. Réparez toutes les fuites immédiatement après les avoir détectées ; une petite fuite peut rapidement s'aggraver. Faites fonctionner l'accessoire uniquement avec le type d'huile hydraulique autorisé pour les chargeurs Avant. Risque d'injection de liquide à haute pression à... -
Page 32: Nettoyage De L'accessoire
être utilisé jusqu'à ce qu'il soit réparé. Les pièces de rechange sont disponibles auprès de votre revendeur ou du point d'entretien autorisé AVANT le plus proche. Si vous ne possédez pas de connaissances adéquates et d'expérience appropriée sur les montages hydrauliques et les précautions à... -
Page 33: Lubrification
; l'ajout de lubrifiant évacuera la saleté. Nettoyez l'extrémité du manchon avant de procéder au graissage et ajoutez juste une petite quantité de graisse à la fois. Tous les dispositifs de lubrification sont des manchons R1/8 po standard. -
Page 34: Clauses De Garantie
8. Clauses de garantie Avant Tecno Oy octroie à l'équipement de travail une garantie d'un an (12 mois) à partir de la date d'achat. Les frais de réparation seront remboursés de la manière suivante dans le cadre de la garantie : ... - Page 35 S30 mekaaninen sivupuomi; Avant-kuormaajan työlaite Sidoarm S30 mekanisk; arbetsredskap för Avant lastare A431070 Mechanical side arm S30; attachment for Avant loaders Bras latéral mécanique S30 ; accessoire pour chargeurs Avant 12.7.2019 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
