Call Station LBB1956/00
7. 1
Commandes, connecteurs et
indicateurs
La figure 7.1 fournit une vue d'ensemble des commandes,
connexions et indicateurs du pupitre d'appel :
1 Témoin d'alimentation - Un témoin vert indique
si le pupitre d'appel est sous tension.
2 Sélecteurs de zone - Six touches pour
sélectionner les zones de diffusion des appels
normaux (voir 26). Chaque touche comporte un
témoin vert, indiquant les zones de diffusion de
l'appel normal.
3 Sélecteur All call- Une touche permettant de
sélectionner toutes les zones. (voir 26).
4 Bouton poussoir d'émission d'appel –
Un bouton poussoir (PTT) permettant de lancer un
appel normal.
5 Témoins d'état - Trois témoins indiquant l'état du
pupitre d'appel (voir 26).
2
3

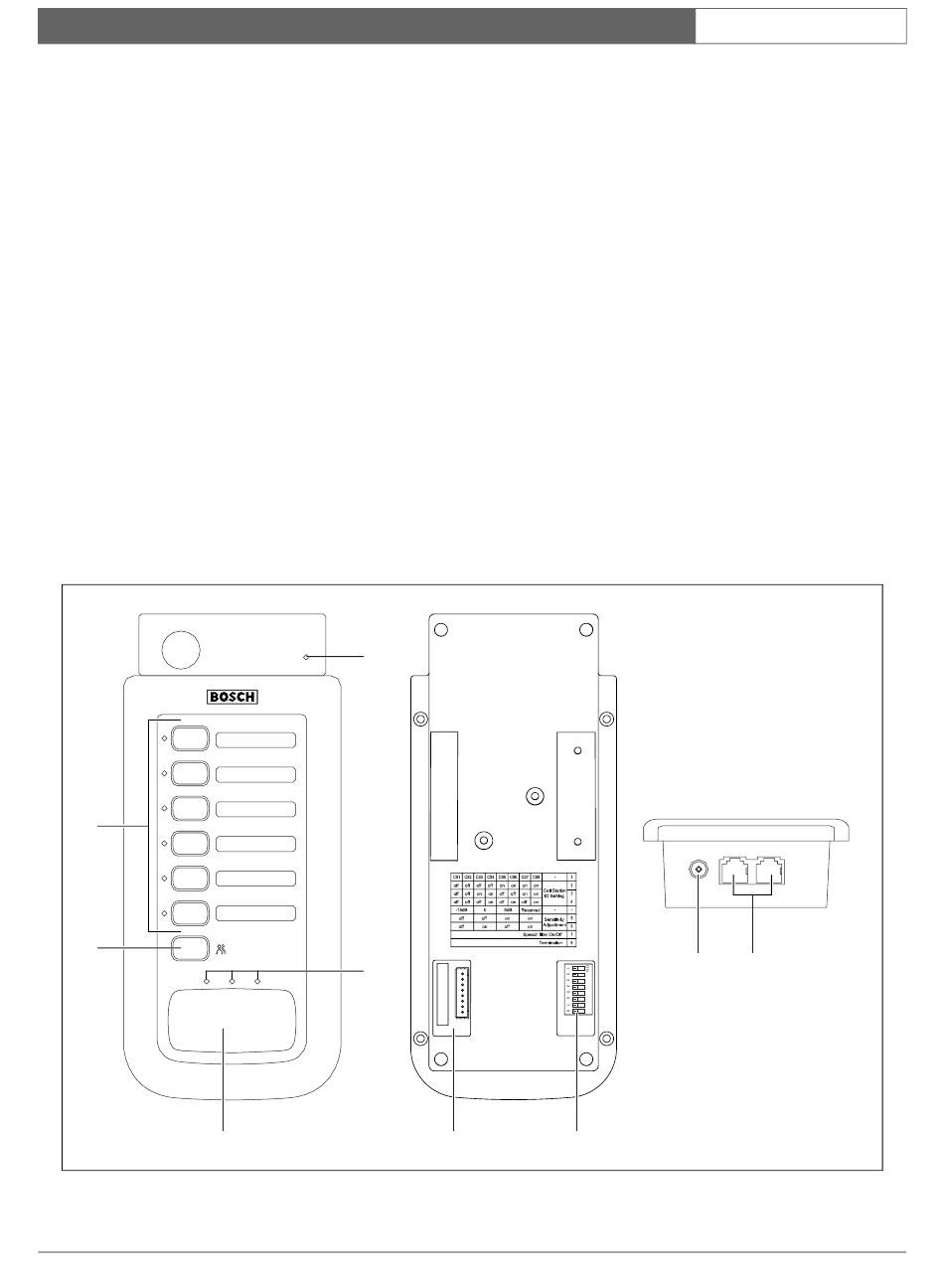

figure 7. 1 : Vues du dessus et du dessous du pupitre d'appel
Bosch Security Systems | 2006-06 | 9922 141 10377 fr
Plena
1
5
4
6 Connecteur de clavier – Un connecteur
permettant de raccorder un clavier (LBB1957/00) au
pupitre d'appel.
7 Paramètres de configuration - Un jeu
d'interrupteurs DIP pour configurer le pupitre
d'appel (voir 21).
8 Prise dalimentation - Une prise pour connecter
une alimentation 24 V(CC) (voir section 7.2.2).
9 Prises système - Deux prises RJ45 redondantes
pour connecter le pupitre d'appel au contrôleur
d'alarme vocale (LBB1990/00) (voir section 5.3.2).
6
7
