Ventis ME300 Manuel D'installation Et D'utilisation page 56

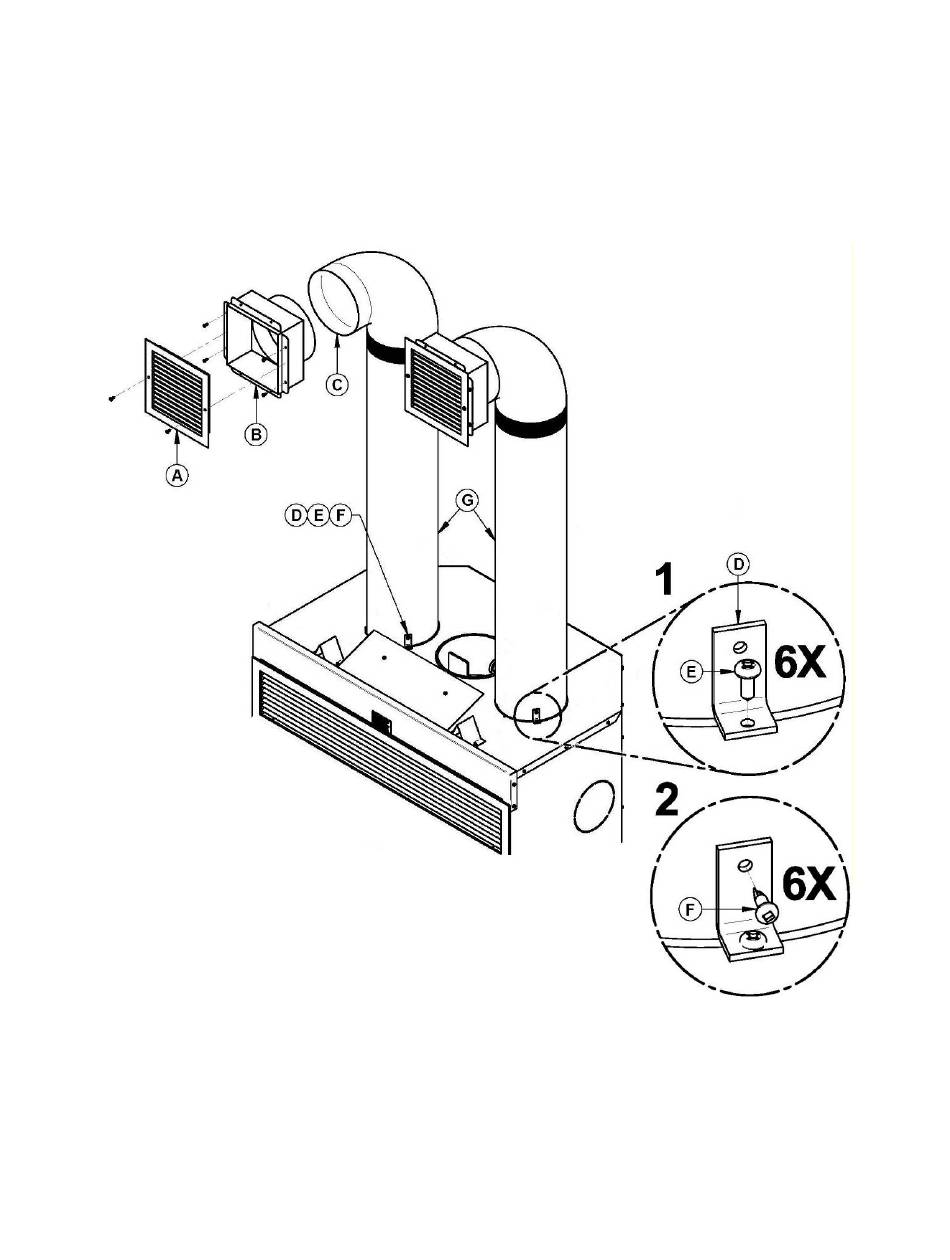

Dans le cas du AC01375 :
1. Fixez les 6 équerres de fixation (D) à l'aide de 6 vis (E) sur le dessus du foyer (3 par conduit). Insérez les
conduits (G) (non-fournis) dans chaque ouverture et fixez-les en place dans les équerres de fixation (D) à
l'aide de 6 vis auto-perforantes (F).
2. Fixez les conduits (G) aux coudes 90° (C) à l'aide de vis auto-perforantes (3 par coude). Insérez les cadres
(B) dans les sorties des coudes (C), appuyez-les à l'arrière du revêtement non-combustible et fixez-les à
l'aide de vis derrière ce dernier. Fixez (à l'aide de vis) l'embouchure du cadre (B) à la sortie du coude (C).
Fixez les grilles décoratives (A) aux cadres (B) à l'aide de vis.
3. Laissez un dégagement d'au moins 2" (50 mm) entre les conduits et le coupe-feu; l'ouverture pour les
sorties d'air chaud (grilles) doit mesurer 8¼" x 8¼" (210 mm x 210 mm).
4. Le nombre maximum de coudes permis dans une longueur de conduit est de deux.
5. Laissez un dégagement d'au moins 10" (254 mm) entre le cadre de la sortie d'air chaud et un plafond,
une cloison latérale ou un manteau en matériau inflammable.
6. Lorsque le conduit traverse un mur ou un plancher en matériau inflammable, il faut installer un coupe-
feu dans l'ouverture du mur ou du plancher. La dimension du trou doit être conforme aux instructions du
fabricant.
