Annexe n° 6 Alternative de montage câble " trop court"

1. Passage de colonne a colonne

2. Passage de ligne à ligne
Attention les connecteurs des panneaux ne doivent jamais être dans les passages de câble en
toitures voligées ni être en partie visible extérieur pour ne pas former de surépaisseur ou
d'obstacle qui pourrai gêner le bridage ou l'écoulement de l'eau .
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
www.irfts.com
Notice de montage SYSTEME EASY ROOF EVOLUTION M-1

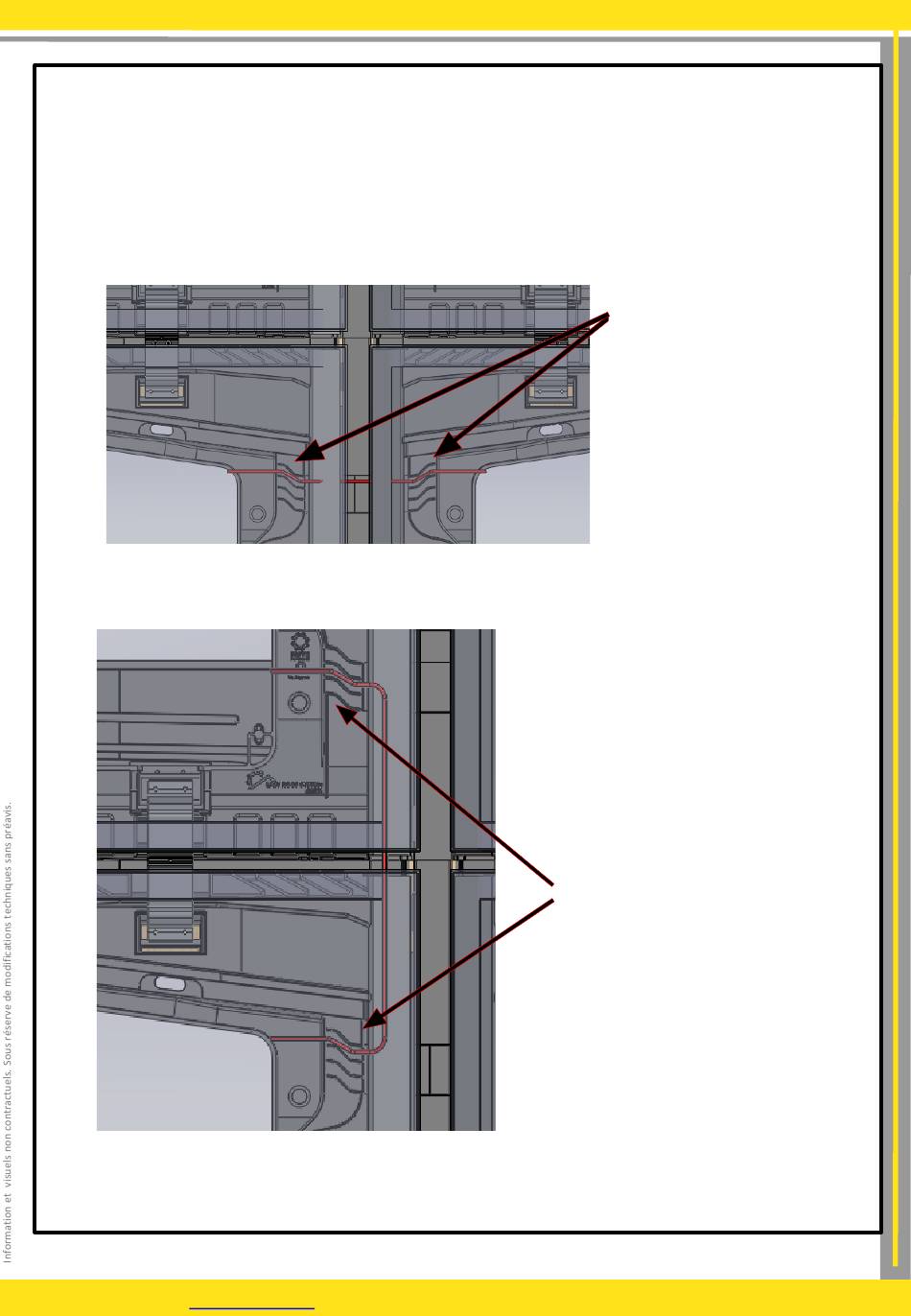

Passage du câble des panneaux
dans les emplacements
normalement prévu pour les
toitures voligées complètes .
Passage du câble des panneaux
dans les emplacements
normalement prévu pour les
toitures voligées complètes ;
de plus prévoir de ranger le
câble verticalement , en
l'intercalant entre le cadre du
panneau et la languette du
cadre EASY ROOF , après les
passages de câbles extérieurs.
