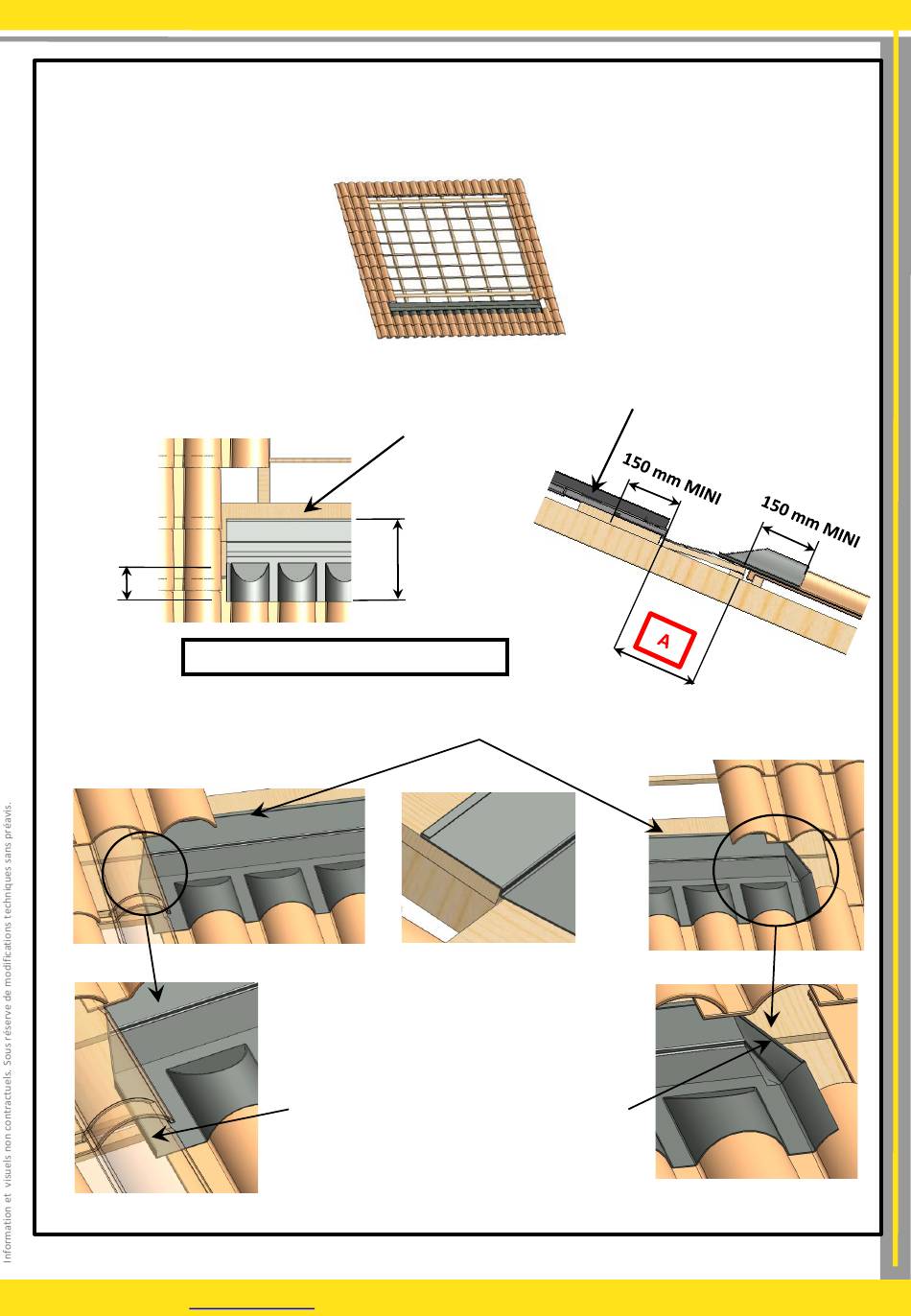

Champ PV centré sur le rampant
9.1.4)
Mettre en place la bande de solin . Attention ne pas coller les extrémités et le bord supérieur,
afin de pouvoir réaliser des plis retournés.
Le recouvrement sur les tuiles sera réalisé à façon en fonction du choix du solin.
S'assurer que les tuiles sont recouvertes de 150 mm MINI.
150 mm MINI
"largeur" MINI = (2 x 150) + Côte A
Faire un pli de retour sur le bord supérieur du solin de 10 à 15 mm aligné avec la planche sur toute la largeur du
(Côté gauche du champ PV)
* Référence nomenclature
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
www.irfts.com
Notice de montage SYSTEME EASY ROOF EVOLUTION M-1
Mise en place du solin
Planche support de
référence (d)
Côte "largeur"
Faire un pli de retour de 10 à 15 mm sur le
bord droit et gauche du solin sur toute la
champ PV
hauteur
IRFTS
Modèle "M-1" 60 Cellules 6" Paysage
Cadre EASY ROOF
(Côté droit du champ PV)
23
