Mise en place du platelage

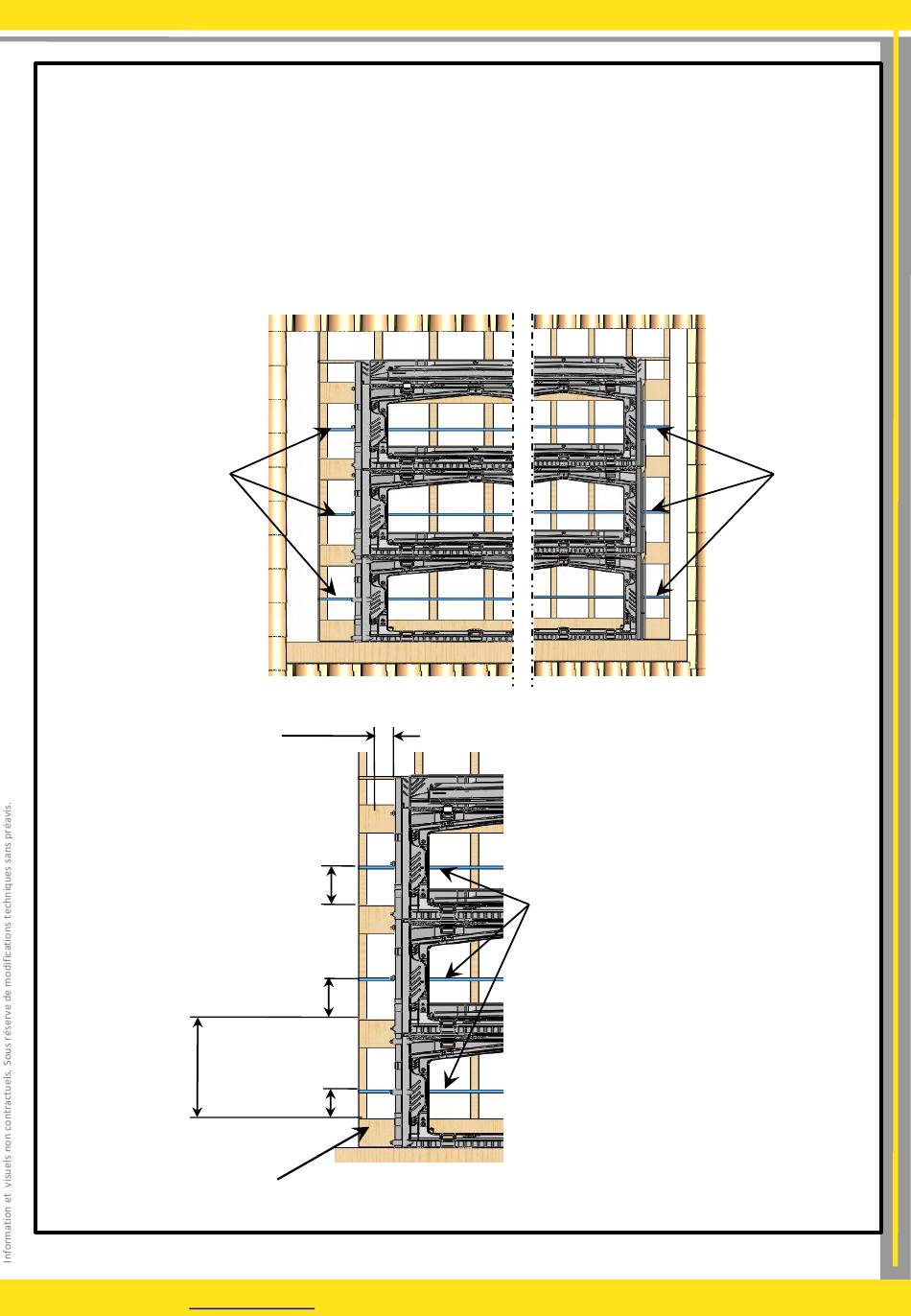

Mise en place du platelage pour un montage du champ
9.3.2)
Les planches doivent passer sous le cadre, dépasser de celui-ci d'au moins 200 mm MINI à l'extérieur du
champ PV.
Pour une toiture sans litelage, il faut impérativement ajouter un liteau horizontal d'épaisseur identique
aux planches support (d)* par ligne de cadre, centré sur la hauteur de chaque ligne, sur toutes la largeur
du champ PV.
* Référence nomenclature
Liteaux à
ajouter
885 mm
Planche support de
référence
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
www.irfts.com
Notice de montage SYSTEME EASY ROOF EVOLUTION M-1
(Côté gauche du champ PV)
200 mm MINI
365 ±100mm
365 ±100mm
260 ±100 mm
(Vue sans les liteaux)
de panneau PV
(Côté droit du champ PV)
(Vue sans les liteaux et cadre fictifs)
Si nécessaire selon les recommandations,
positionner et visser des liteaux sur toute
la largeur du champ PV a 260mm de la
planche de référence (d) , puis a 365mm
± 100mm par rapport aux planches
suivantes .
IRFTS
Modèle "M-1" 60 Cellules 6" Paysage
Liteaux à
ajouter
32
