IRFTS EASY ROOF EVOLUTION M-1 Notice De Montage page 37

9.4.2)

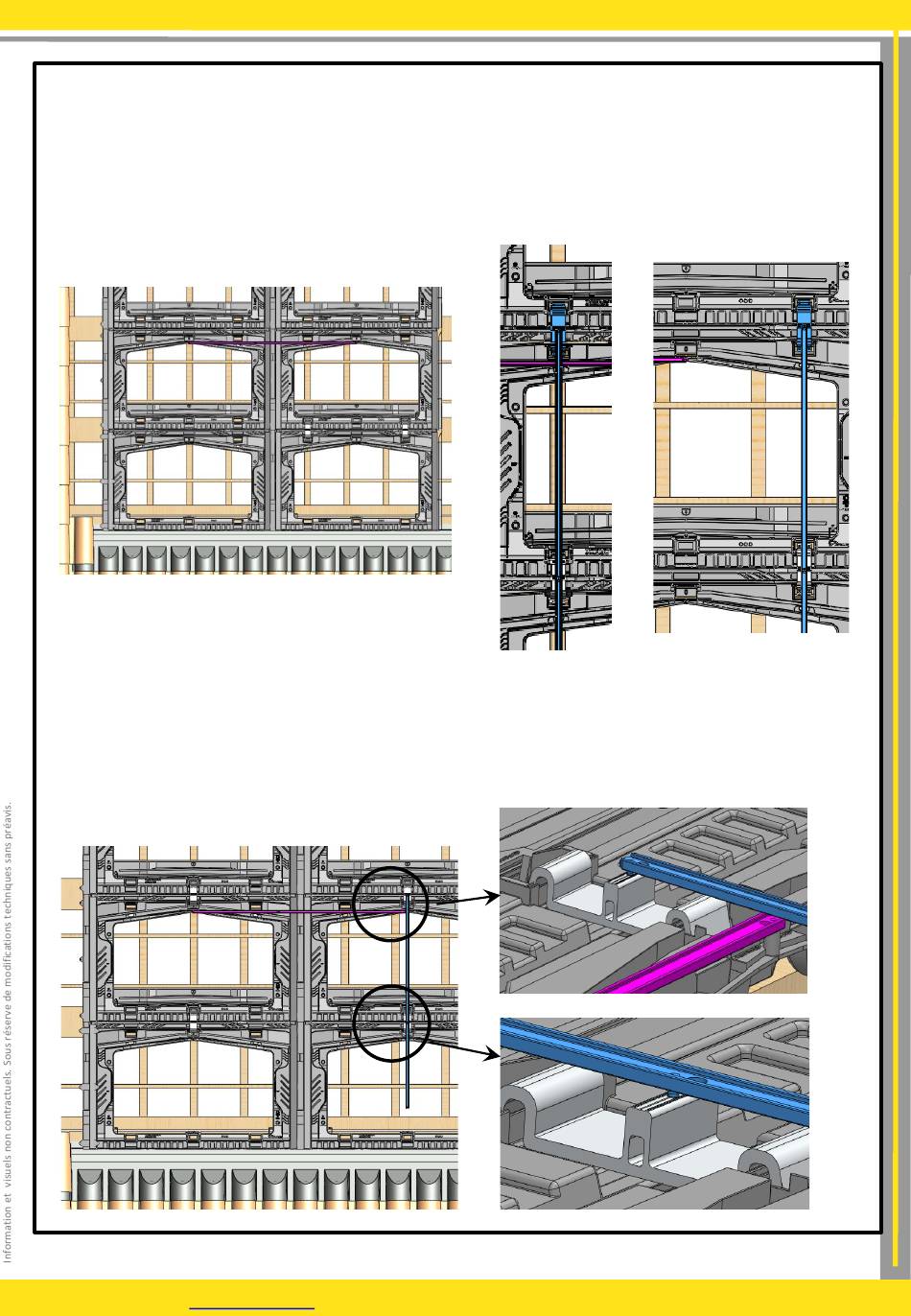

a°) Montage 4 pattes , placer et visser les pattes doubles , visser avec des vis 6x40 INOX (10).
Mettre en place et emboiter un cadre sur la troisième ligne à droite du précédent.
Régler le pas vertical entre les cadres en utilisant la pige indexée dans les pattes doubles , d'abord
coté droit puis coté gauche ,placer et visser les pattes doubles , visser avec des vis 6x40 INOX (10).
b°) Montage 6 pattes mettre en place et emboiter deux piges de montage entre les deux cadres en
partie haute ceux-ci et sur les deux pattes doubles afin de donner le pas verticalement et
horizontalement , visser avec des vis 6x40 INOX (10).
