7.1)

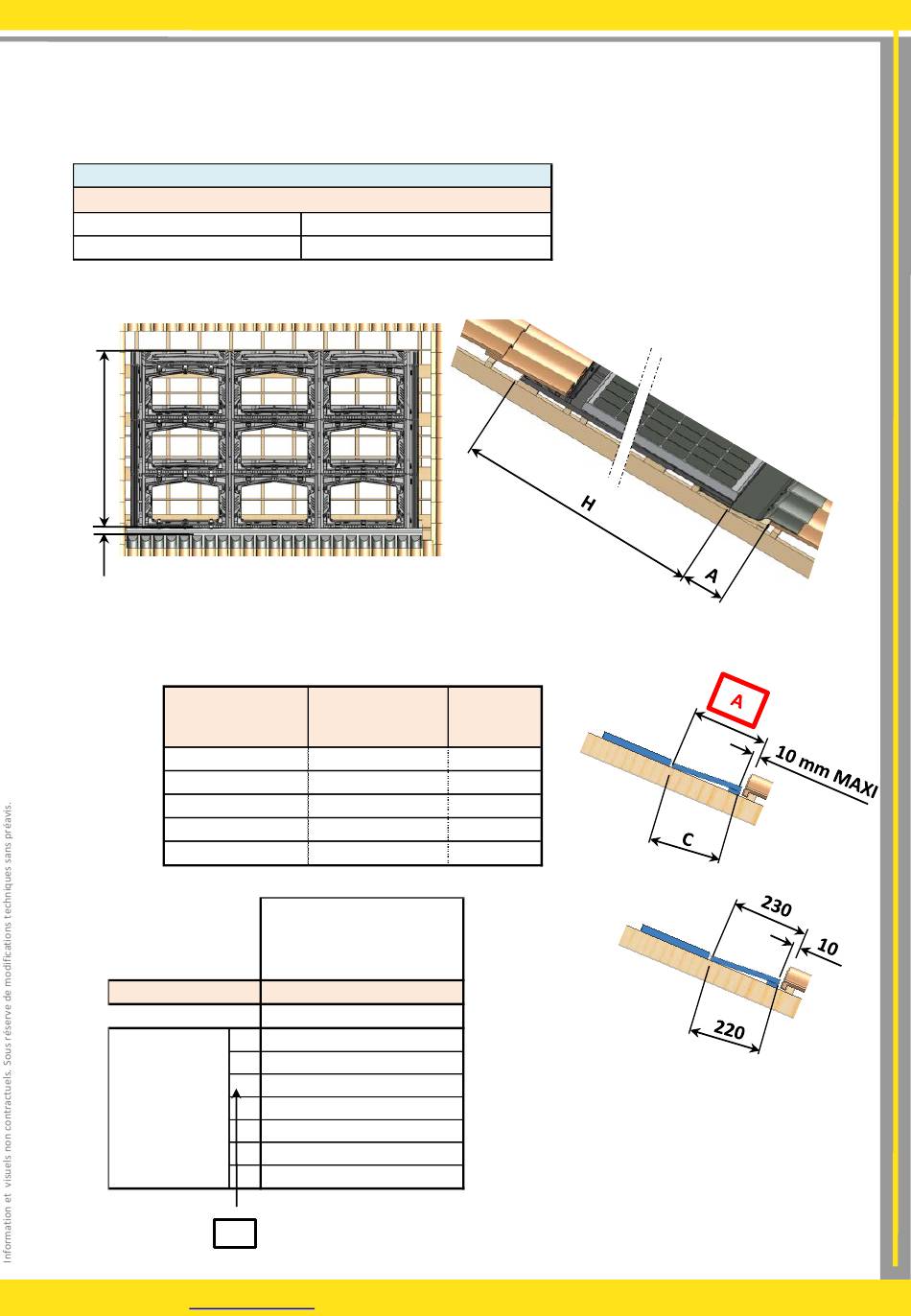

2°) Calcul de la hauteur d'encombrement du système à installer
Caractéristiques dimensionnelles du champ photovoltaïque
Partie courante
Bas de toit (à l'égout)
Pas : pas du système dans le sens du rampant, voir tableau ci-dessous
Nby : Nombre de ligne de module PV
Côte H
Côte A
a) Détermination de la Côte A (dimension du platelage solin)
La côte "C" est la largeur MINI de la planche pouvant être mise en œuvre pour une
inclinaison de toit donnée afin de ne pas faire de contre pente. Il est tout de même possible
de réaliser le platelage avec des planches de largeurs supérieures au MINI.
Inclinaison du toit (°)
b) Détermination de la Côte H
Attention : Vérifier la
compatibilité modules
sur www.irfts.com
Pas vertical du système
Nbre de module
en hauteur
Ex : (1020 x (3-1) ) + 956+335 = 3331
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
Notice de montage SYSTEME EASY ROOF EVOLUTION M-1
Encombrement du système EASY ROOF
(Avec abergements)
Hauteur du champ (mm)
H = Pas x (Nby-1) + 1006+285
H = Pas x (Nby-1) + 1006+285
Largeur de planche
Côte C MINI
(mm)
10 à 12
13 à 16
17 à 19
20 à 24
25 à 50
1020
Côte H
1291
1
2311
2
3331
3
4351
4
5371
5
6391
6
7411
7
www.irfts.com
Côte A Mini
(mm)
250
260
220
230
180
190
150
160
120
130
abergements = Côte H + côte A
NOTA : pour un positionnement du champ PV au
faîtage, il est possible de raccourcir les cadres du rang
supérieur de 80 mm MAXI. (voir annexe p. 59)
IRFTS
Exemple :
Dimension du champ avec
Modèle "M-1" 60 Cellules 6" Paysage
15
