Annexe II
1 Recommandation de montage
10
Annexe II
10.1
Recommandation de montage
Dans la mesure où les conditions de montage chez le client ne sont pas connues, les
recommandations de montage suivantes doivent être comprises uniquement comme des
recommandations données à titre d'exemple.
WITTENSTEIN cyber motor GmbH décline toute responsabilité de l'intégration constructive chez
le client.
10.1.1 Recommandation de montage : Standard (IP54)
Taille
Joint torique [mm]
Boulons
Couple de serrage
(A2-70) [Nm]
Dans la mesure où la sortie d'arbre a une classe de protection plus faible (IP20), il devrait être
protégé contre la poussière et les projections d'eau par des mesures constructives dans
l'installation (p. ex., encapsulation dans l'installation). Si ce n'est pas possible, il est
recommandé d'utiliser un entraînement avec une classe de protection supérieure.
fr-26
cyber
17
22
15 x 0,5
20 x 0,5
4 x M1,6
4 x M2
0,11
0,23
®
Tbl-1: Montage cyber
dynamic line, standard
5022-D029179
®

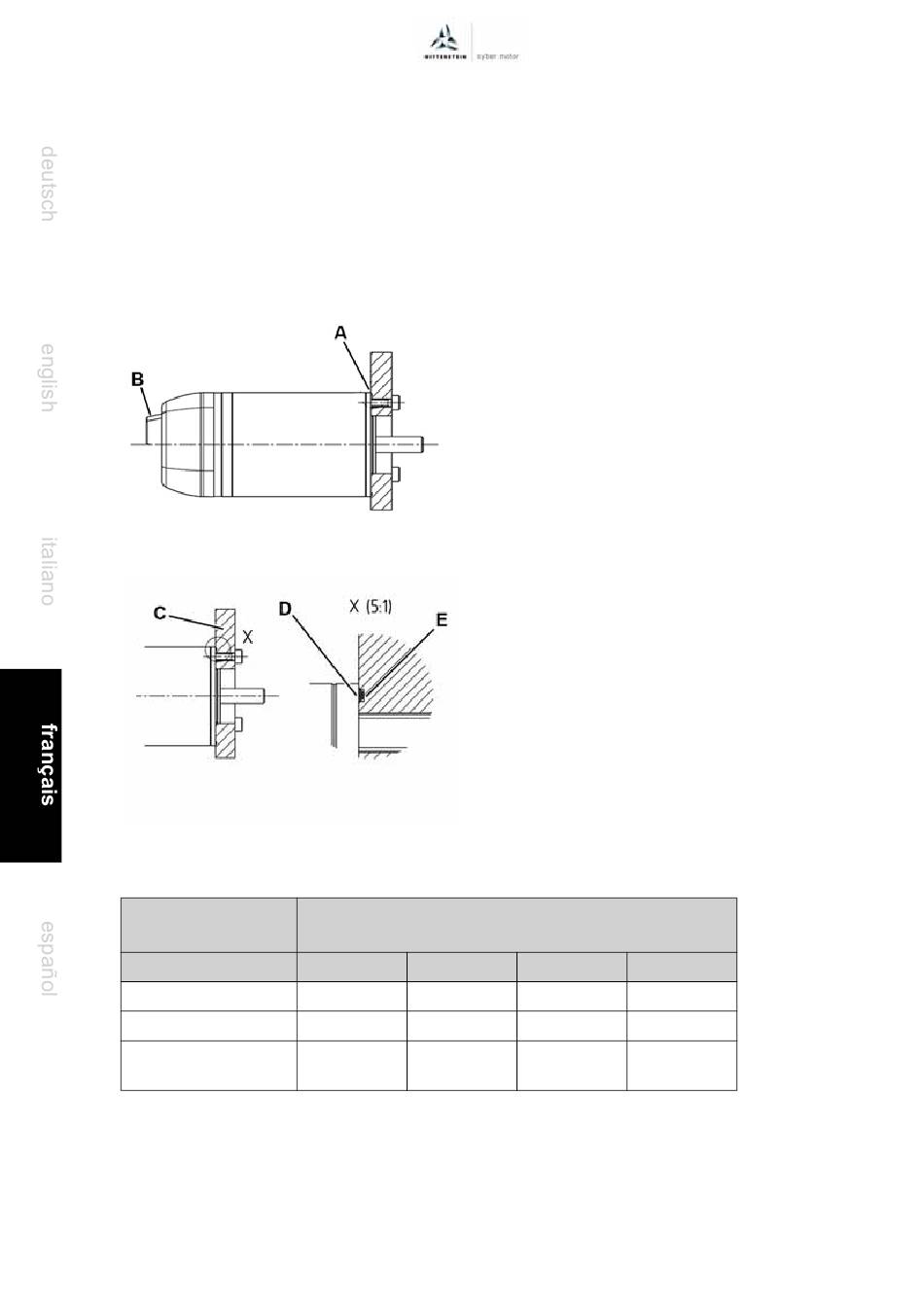

La cyber
dynamic line standard a par défaut
- classe de protection IP54 sur le côté départ de
câble (B),
- classe de protection IP20 sur le côté départ
client (A).
Les étapes suivantes sont recommandées pour
obtenir la classe de protection IP54 ici aussi lors du
raccordement à l'application :
Incorporer une rainure annulaire (E) dans la
bride de montage (C).
Insérer un joint torique (D) dans la rainure
annulaire.
®
Visser la cyber
dynamic line standard à la
bride de montage.
Le serrage des boulons écrase le joint
torique et garantit ainsi la classe de
protection IP54.
Vous trouverez les dimensions et les couples de
serrage dans le tableau "Tbl-1".
®
dynamic line,
standard
32
30 x 0,5
4 x M2,5
0,46
®
cyber
dynamic line
40
38 x 1,0
4 x M3
0,81
Révision: 04
