Description du moteur
3.1 Généralités
3
Description du moteur
3.1
Généralités
Tous les moteurs sont des machines électriques sans balai et répondent aux exigences des
normes et règlements en vigueur, en particulier :
- DIN EN 60034–1:2011 (VDE 0530) Machines électriques tournantes
Les moteurs sont donc conçus pour l'utilisation dans des machines et installations répondant à la
norme DIN EN 60204–1:2007 « (VDE 0113) Sécurité des machines - Équipement électrique des
machines ».
Les moteurs de la série ALxx (actionneurs linéaires) se composent d'un servomoteur synchrone
avec tige filetée intégrée et paliers :
- La tige filetée convertit la rotation du moteur en un mouvement linéaire du poussoir. Des vis à
billes sont utilisées comme tiges filetées.
A
3.2
Plaque d'identification
La plaque d'identification est une inscription laser sur le carter du moteur. Elle est fonction du
modèle de moteur.
Des variations inhérentes à l'installation du client sont admises.
Le code Data Matrix (DMC) répond au format C18x18 selon ECC200. Il comprend l'adresse du
portail de service y compris le code du portail de service.
fr-10
B
C
G
E
F

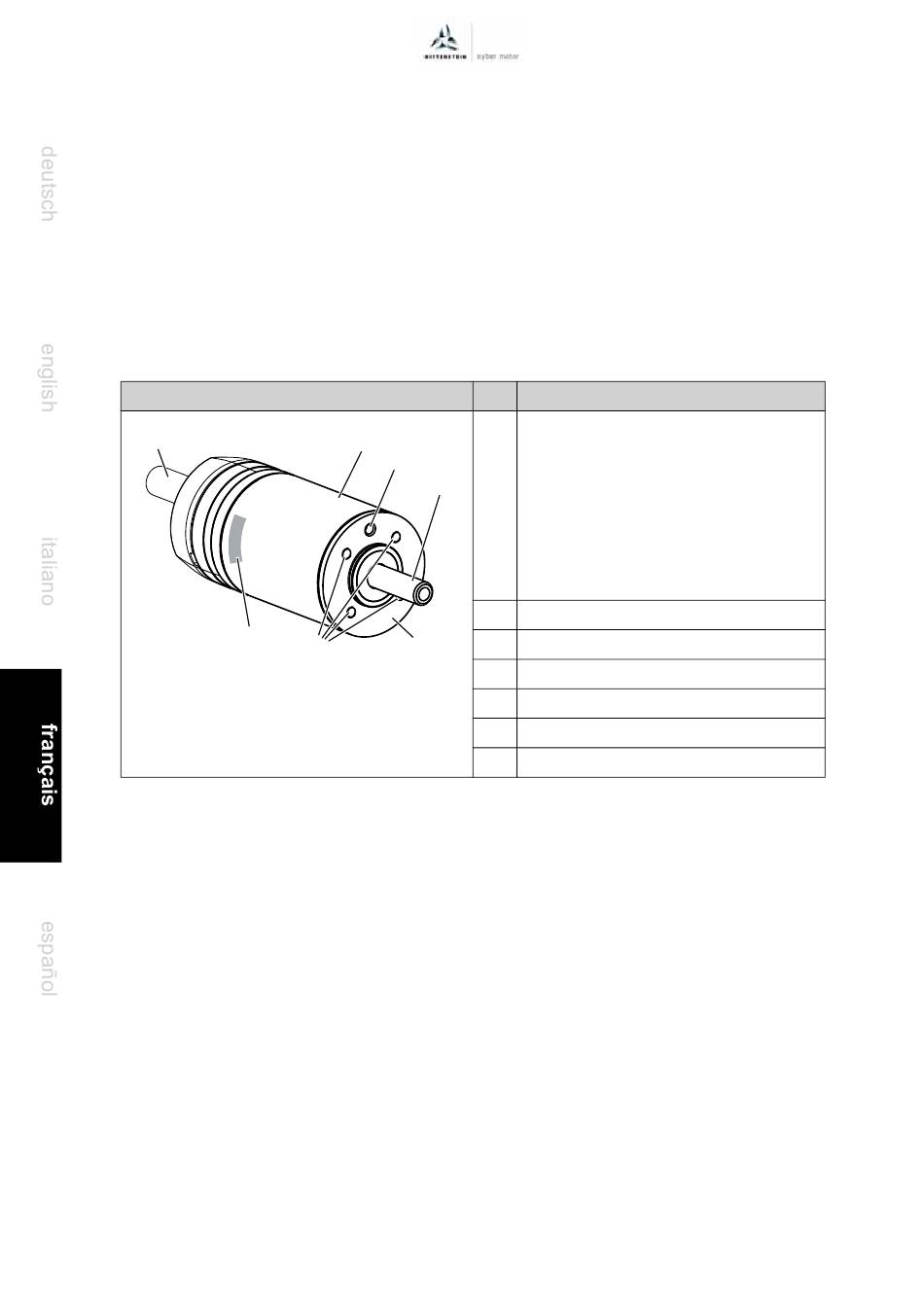

Tbl-1: Vue d'ensemble du moteur
5022-D029179
A
- Conduite de raccordement avec
connecteur côté moteur
D
(= Accessoires disponibles
séparément)
- Conduite de raccordement intégrée
côté moteur
(Design INOX)
B
Carter du moteur
C
Perçage d'orientation
D
Tourillon d'arbre / tube à coulisse
E
Bride moteur (côté sortie)
F
G
Plaque d'identification
®
cyber
dynamic line
Désignation
en option :
Filet de fixation
Révision: 04
