Rollixo io

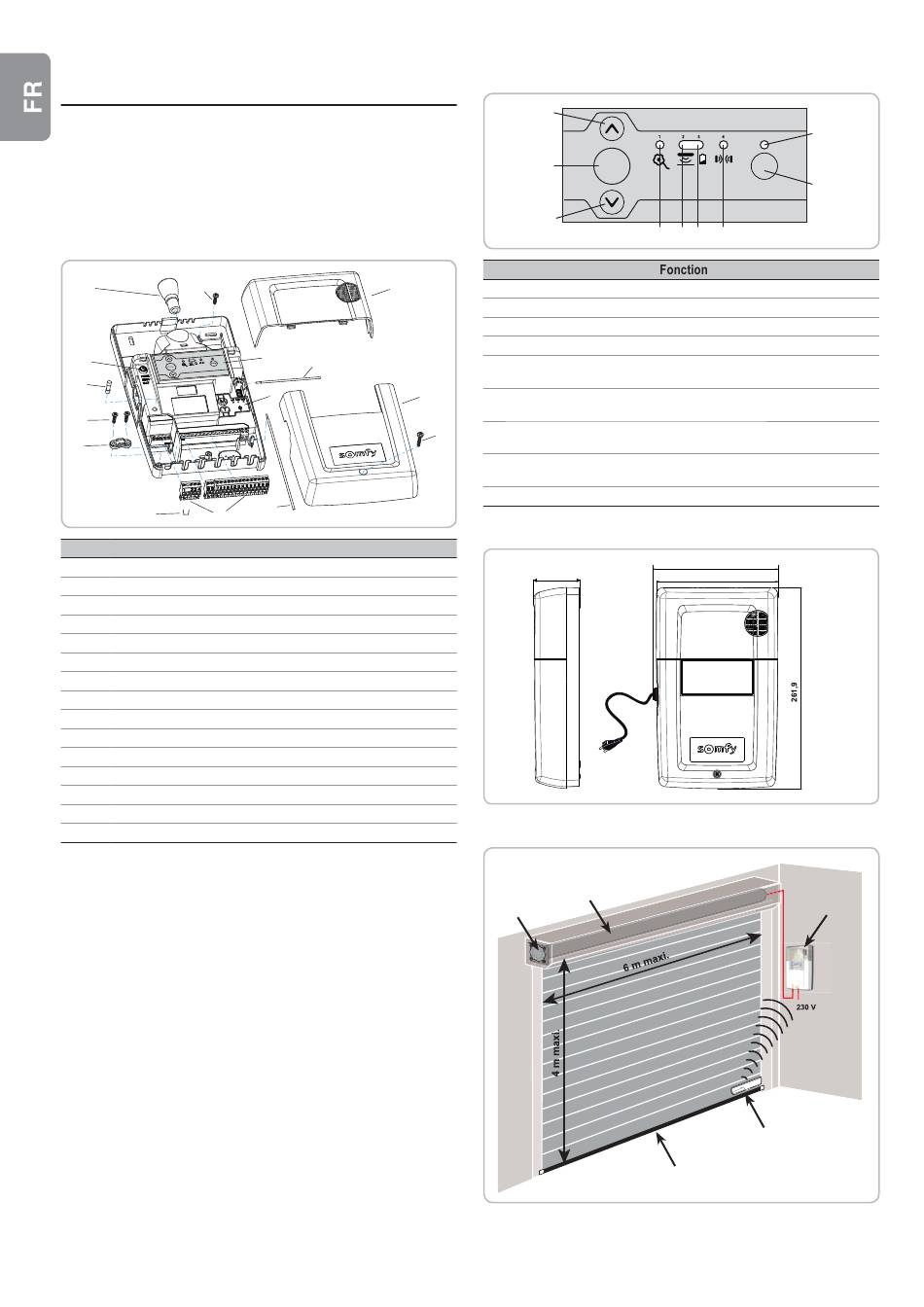

2 - DESCRIPTION DU RÉCEPTEUR
ROLLIXO

2.1 Domaine d'application

Le récepteur ROLLIXO, associé à un moteur Somfy RDO CSI et à une solution
barre palpeuse Somfy, est prévu pour motoriser une porte de garage enroulable
à ouverture verticale en usage résidentiel de dimension extérieure :
- Hauteur = 4 m maximum
- Largeur = 6 m maximum
2.2 Description du récepteur
11
15
13
14
10
9
8
12
Rep. Désignation
1 Bulbe éclairage intégré
2 Couvercle récepteur
3 Vis couvercle récepteur
4 Interface de programmation externe
5 Interface de programmation interne
6 Antenne 868-870 MHz
7 Antenne 433,42 MHz
8 Borniers débrochables
9 Serre-câble
10 Vis serre-câble
11 Vis alarme
12 Shunt anti-chute
13 Fusible de protection du moteur et de l'éclairage intégré
14 Fusible de remplacement
15 Ampoule à led E14 - 1,4W - 230V
4
1
4
6
2
5
3
7
2.3 Description de l'interface de programmation
externe
1
2
STOP
3
6 7 8
Rep. Désignation
1 Touche montée
2 Touche STOP
3 Touche descente
4 Touche Prog
5 Voyant Prog
6 Voyant moteur et anti-
chute
7 Voyant barre palpeuse Information sur l'état de la barre palpeuse,
8 Voyant batterie
9 Voyant cellules

2.4 Encombrement

60,6
2.5 Schéma d'installation type
Moteur
Anti-chute
Copyright © 2014 SOMFY ACTIVITES SA. All rights reserved.
5
1 2 3 4
Prog
4
9
Ouverture de la porte
Arrêt de la porte
Fermeture de la porte
Programmation des émetteurs radio
Information sur la réception radio et la
programmation des émetteurs radio
Information sur l'état du moteur, de l'anti-
chute
de l'émetteur barre palpeuse
Information sur l'état de la batterie de
l'émetteur barre palpeuse
Information sur l'état des cellules
182,7
157,7
Récepteur
Emetteur barre
palpeuse
Barre palpeuse
