De la position de travail en position de tournière
KSG000-043
ü Les bras de flèche se trouvent en position de travail,
Fonctionnement avec une seule toupie, toupie droite
Pour l'andainage seulement avec la toupie droite, procéder comme suit :

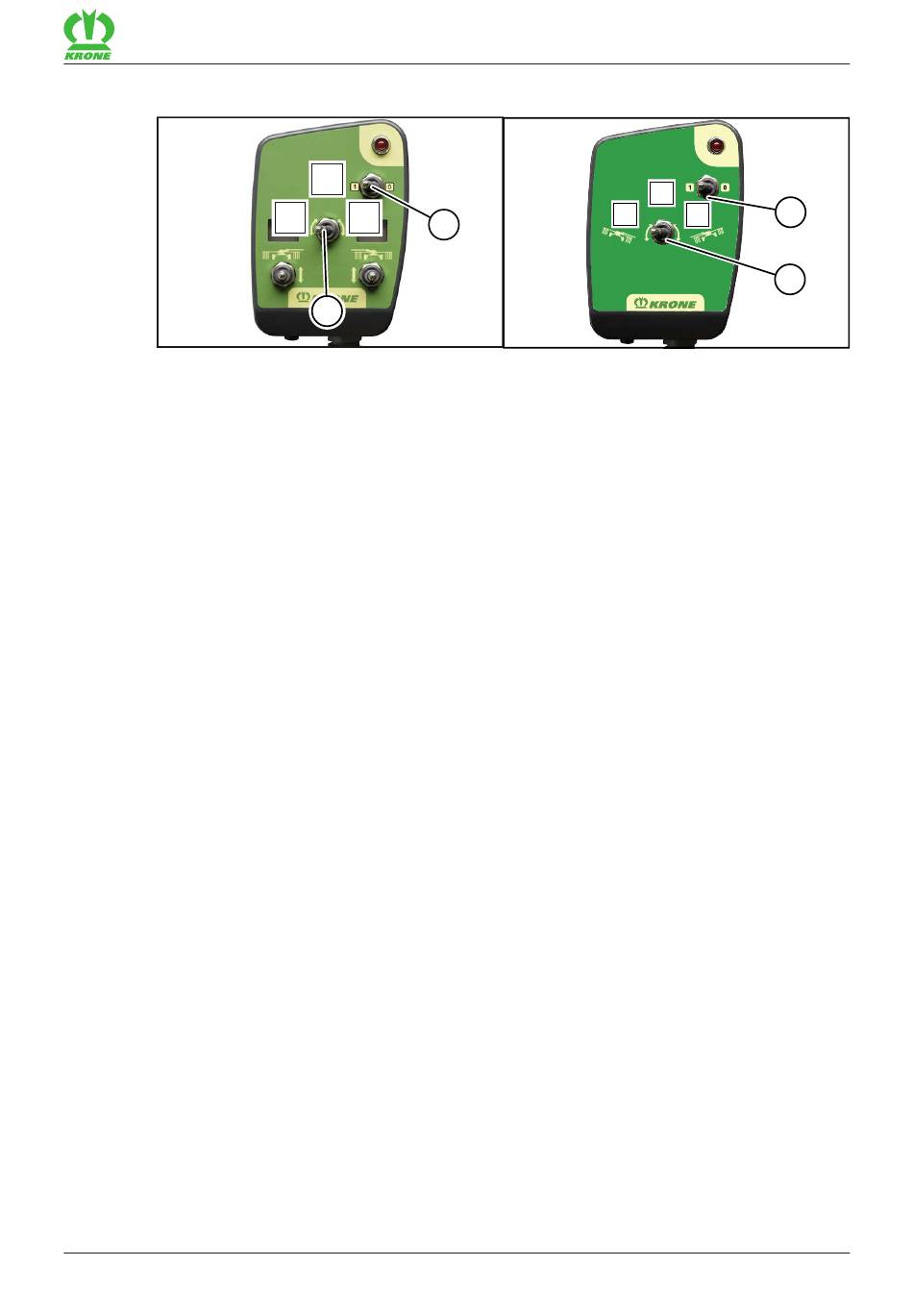

Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
Amener le commutateur à bascule (2) en position (I).
Pour relever la toupie gauche en position de tournière, actionner l'appareil de commande à
simple effet (1+).
Amener l'appareil de commande en position neutre.
Amener le commutateur à bascule (2) en position (III).
Amener l'appareil de commande à simple effet en position flottante.
Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
Fonctionnement avec deux toupies
Pour l'andainage avec les deux toupies, procéder comme suit :
Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
Amener le commutateur à bascule (2) en position (II).
Amener l'appareil de commande à simple effet en position flottante.
Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
Fonctionnement avec une seule toupie, toupie gauche
Pour l'andainage seulement avec la toupie gauche, procéder comme suit :
Pour activer le boîtier de commande, amener l'interrupteur principal (1) en position « 1 ».
Amener le commutateur à bascule (2) en position (III).
Pour relever la toupie droite en position de tournière, actionner l'appareil de commande à
simple effet (1+).
Amener l'appareil de commande en position neutre.
Amener le commutateur à bascule (2) en position (I).
Amener l'appareil de commande à simple effet en position flottante.
Pour désactiver le boîtier de commande, amener l'interrupteur principal (1) en position « 0 ».
Swadro TC 760
Notice d'utilisation originale 150001021_02_fr
II
I
III
1
2
Commande
Sélection du mode des toupies
II
I
III
voir
Page 66.
8
8.12
1
2
81
