Le chiffre « 8 » est réglé en usine.
•
La machine est à l'arrêt et sécurisée.
Afin d'augmenter la vitesse de rotation de la toupie supplémentaire, sélectionner un chiffre
supérieur à côté du marquage (2) à l'aide de la vis de réglage (1).
Afin de réduire la vitesse de rotation de la toupie supplémentaire, sélectionner un chiffre
inférieur à côté du marquage (2) à l'aide de la vis de réglage (1).
10.7
Réglage de l'angle de diffusion de la toupie supplémentaire
Pour la version « Toupie supplémentaire »
II
I
KS000-159
L'angle d'épandage des dents de toupie peut être ajusté aux conditions du sol et aux
caractéristiques des produits à épandre à l'aide de la broche de réglage (1).
Le réglage de l'angle d'épandage peut être réalisé entre un angle d'épandage plat et un angle
d'épandage aigu. Pour choisir l'angle d'épandage en fonction des conditions de récolte, les
indications suivantes sont données :
Angle d'épandage le plus plat (I)
•
Grande largeur de ramassage
•
Produit court
•
Produit large
•
Fourrage avec une teneur en humidité inférieure à 40 %
Angle d'épandage le plus aigu (II)
•
Large rayon d'éjection
•
Produit long
•
Meilleure projection en cas d'andains
•
Silage préfané
•
Fourrage avec une teneur en humidité supérieure à 40 %
ü La machine est à l'arrêt et sécurisée,
Desserrer les contre-écrous (2).

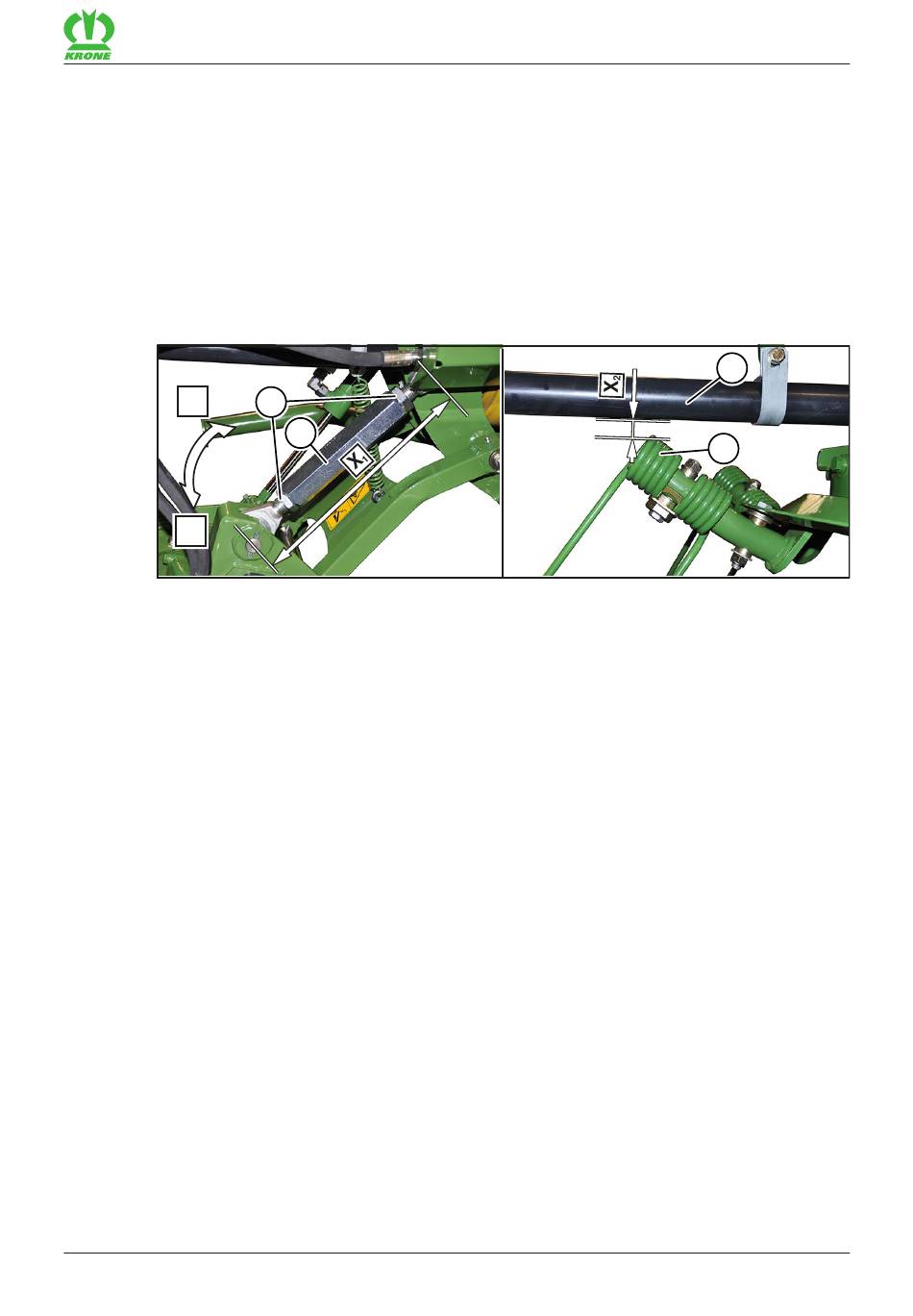

REMARQUE ! Risque de dommages sur la machine en cas de collision des bras porte-
dents (3) avec le tube protecteur (4) de l'arbre à cardan. Afin d'éviter des dommages, la
cote X₂ doit être de 3 cm au minimum et la cote X₁ doit être de 40 cm au maximum.
Réduire la cote X
Augmenter la cote X
Serrer les contre-écrous (2).
Swadro TC 760
Notice d'utilisation originale 150001021_02_fr
Réglage de l'angle de diffusion de la toupie supplémentaire
2
1
pour un angle d'épandage plus aigu (II)
1
pour un angle d'épandage plus plat (I).
2
voir
Page 25.
