Fig.27
2.
3.
4.
5.
6.
7.
Fig.28
8.
9.
10.
11.
®
430BAL011074FR_5
04.11.2021
Ôtez les coquilles d'accouplement (6).
Desserrer le contre-écrou (76).
Évacuer l'air comprimé.

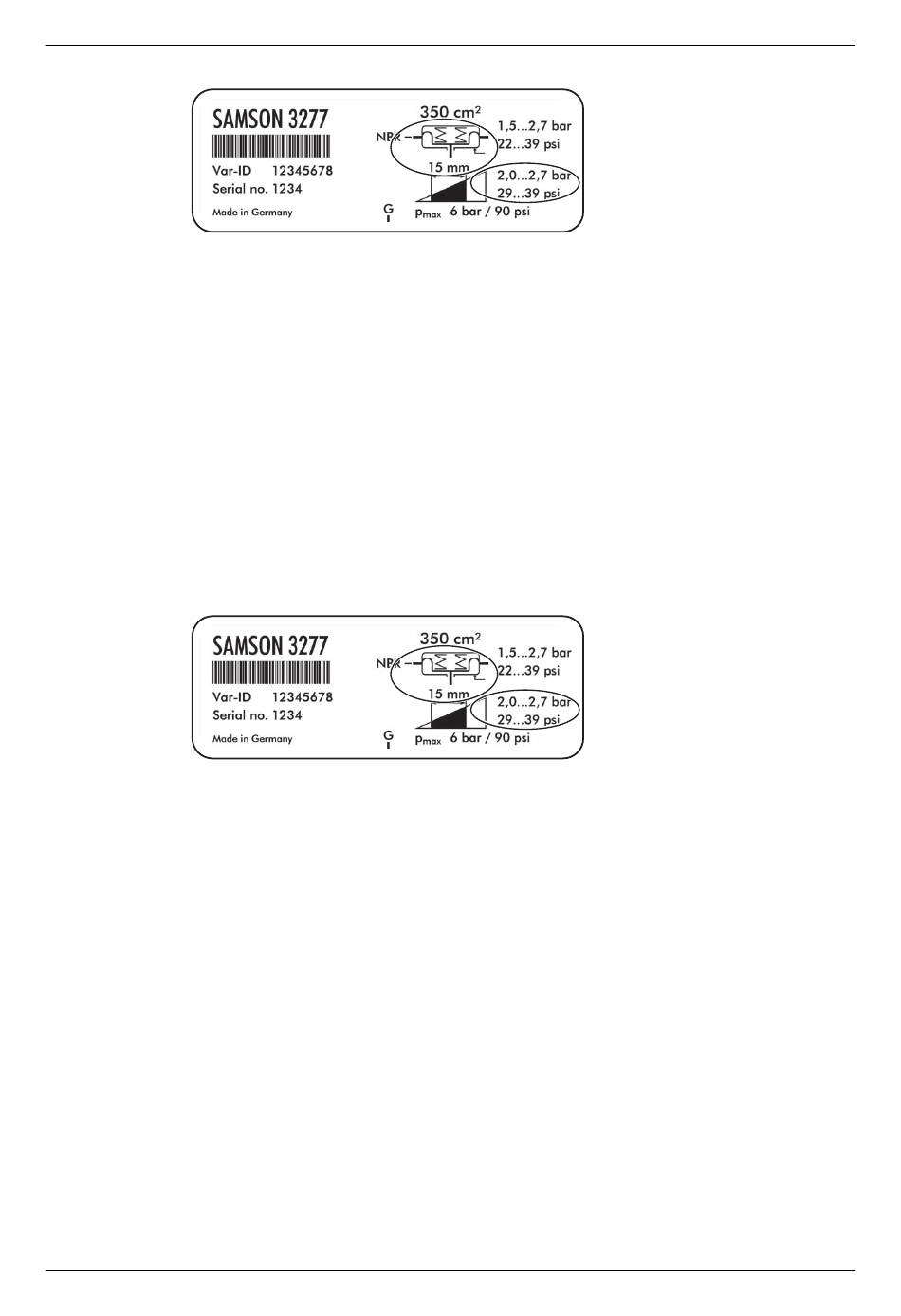

Régler de la course entre l'adaptateur (10) et la tige de l'actionneur (A.2), voir
la plaque signalétique, ici 15 mm.
Continuer à visser l'adaptateur (10) :
®
Joint métallique : un quart de tour
®
Joint souple joint trapézoïdal : un à un tour et demi
Alimenter la vanne avec de l'air comprimé via X(NO) (les valeurs sont
indiquées sur la plaque signalétique de l'actionneur) :
®
ici 2,7 bar/39 psi
Serrer le contre-écrou (76).
Visser les coquilles d'accouplement (6).
vérification de la course de la vanne, voir « Tableau des courses des
vannes » (page 53)
Effectuer un Set-Up.
Terminé
Entretien
Contrôle du fonctionnement
