Montage et installation
Raccordement pneumatique
5.
6.
7.
8.
9.
10.
®
6.5
Raccordement pneumatique
Condition :
•
Sont requis :
•
•
Effectuez les opérations suivantes :
1.
2.
3.

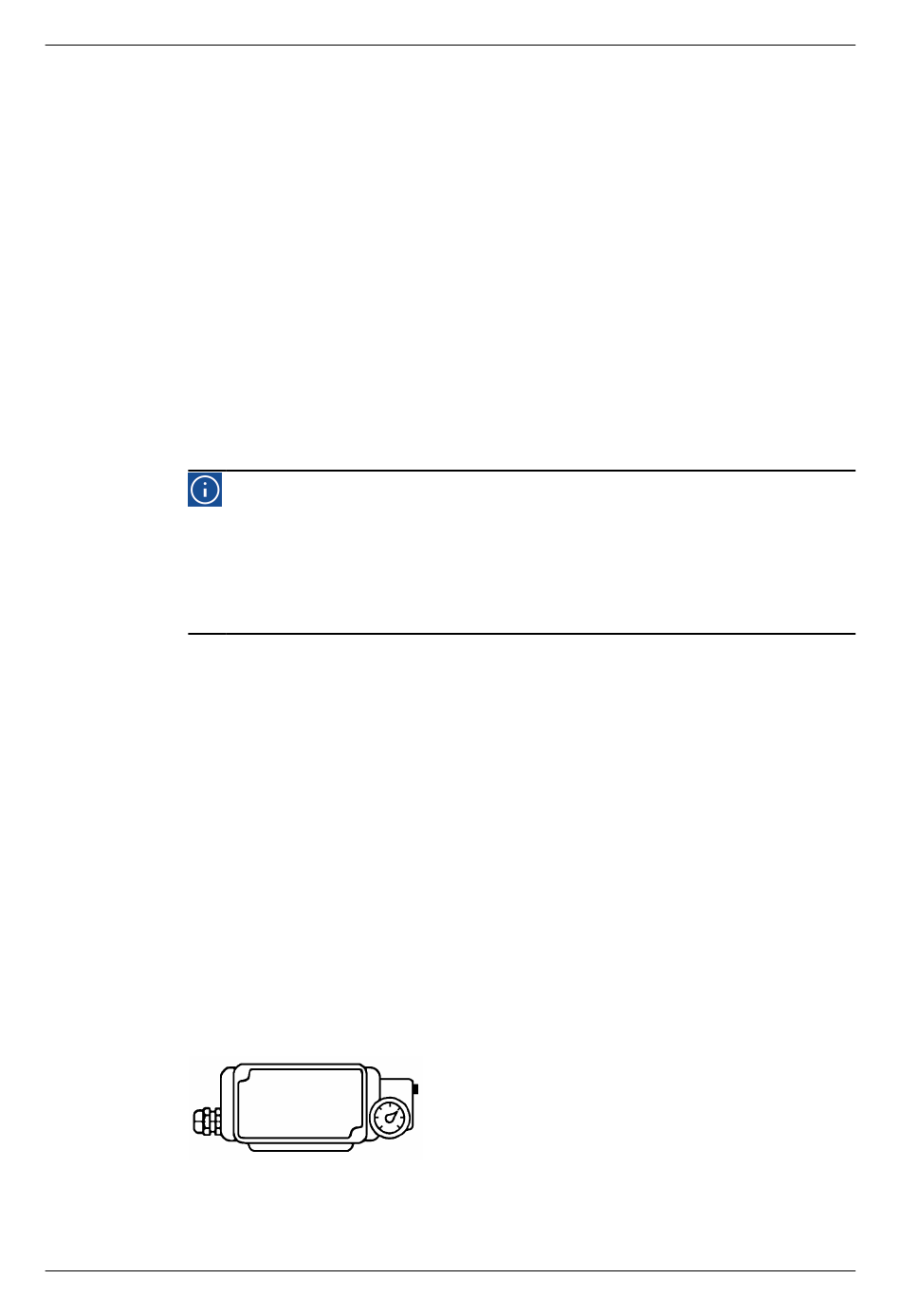

Fig.11
4.
34
Pour éviter les déformations de soudage, toujours obturer le corps avant de
commencer à souder.
Balayez le corps de vanne de l'intérieur avec un gaz de formation afin de
chasser l'oxygène du système.
Soudez le corps de vanne dans la canalisation, si nécessaire en utilisant un
métal d'apport. Lorsque cela est techniquement faisable, appliquez un
procédé de soudage orbital TIG par impulsions, selon la directive EHEDG
Doc. 35.
Passivez le cordon de soudure près le soudage.
Montez la vanne et dégazez le mécanisme.
Installez les joints.
®
L'obturateur s'abaisse.
La vanne est installée avec le raccord à souder.
Remarque !
Technique de soudage : Nous conseillons d'effectuer les opérations
en utilisant la technique de soudage TIG.
Joints toriques du corps : Lors du montage, les joints toriques du
corps de vanne doivent toujours être remplacés afin d'assurer
l'étanchéité ultérieure de la vanne.
La pression d'air de réglage doit être de maximum 6 à 7 bars. Tenez compte
de la pression max. d'air amené du régulation de position utilisé.
Un outil de coupe de flexibles
Flexibles d'air de 6/4 mm de diamètre
Fermez l'alimentation en air comprimé.
Coupez les flexibles pneumatiques à angle droit à l'aide de l'outil de coupe.
Fabriquer les raccordements pneumatiques conformément aux identifications
sur le régulateur de position. Tenir compte du mode d'emploi du régulateur de
position !
Serrer à fond les écrous à chapeau.
430BAL011074FR_5
04.11.2021
