Tourner Le Boîtier Du Transmetteur - Endress+Hauser Levelflex FMP50 Manuel De Mise En Service

Montage
42
A
C
r = 100 (4)
min

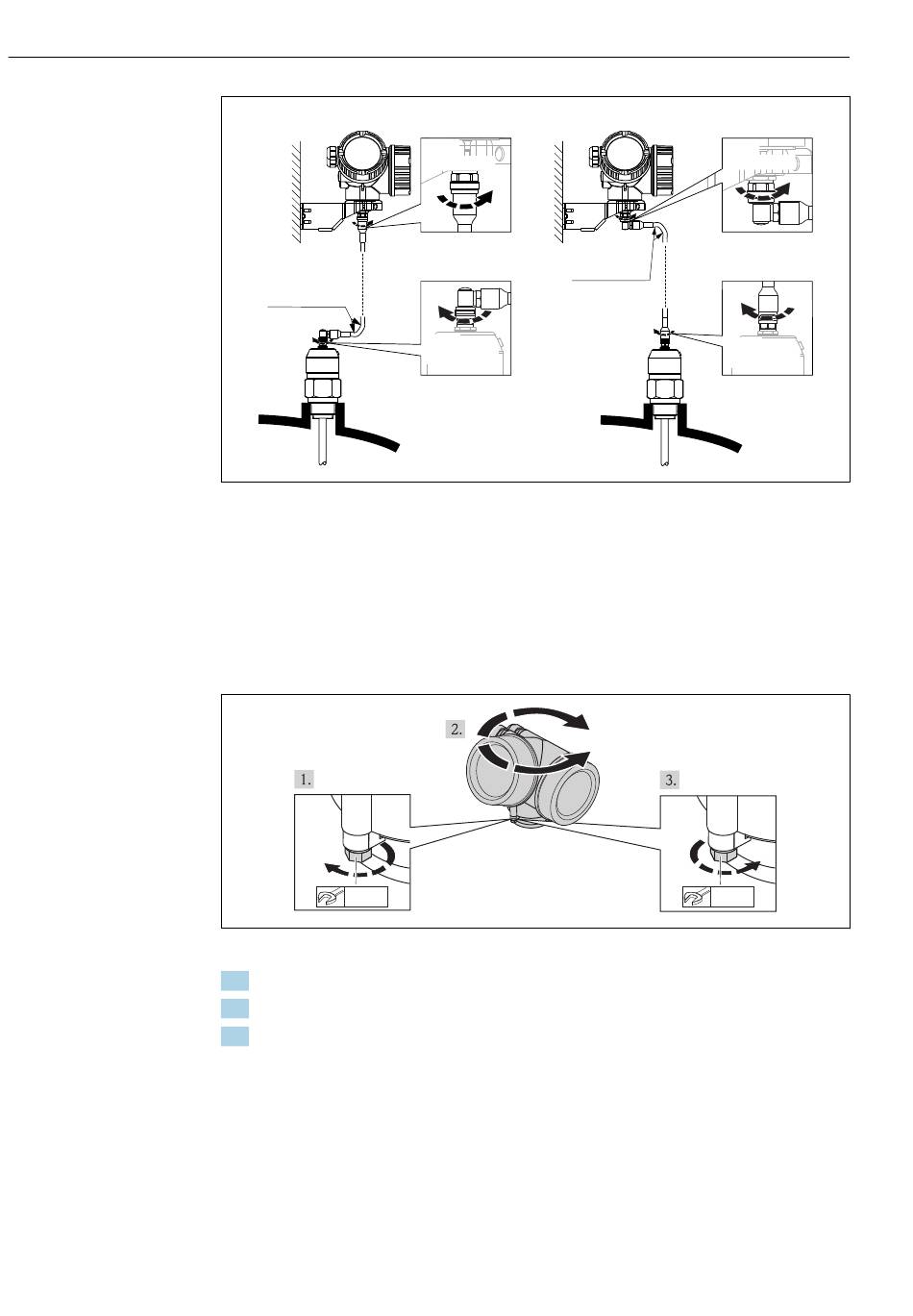

 8 Raccordement du câble de raccordement. Les possibilités suivantes existent :
A Connecteur coudé sur la sonde
B Connecteur coudé sur le boîtier de l' é lectronique
C Longueur du câble de raccordement selon la commande
6.2.5 Tourner le boîtier du transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
8 mm
1. Desserrer la vis de fixation avec la clé à molette.
2. Tourner le boîtier dans la direction souhaitée.
3. Serrer la vis de fixation (1,5 Nm pour un boîtier en matière synthétique ; 2,5 Nm pour
un boîtier en alu ou en inox).
B
6 Nm
(4.42 lbf ft)
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
max. 350°
Levelflex FMP50 HART
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
A0014794
8 mm
A0013713
Endress+Hauser
