Levelflex FMP50 HART
Endress+Hauser

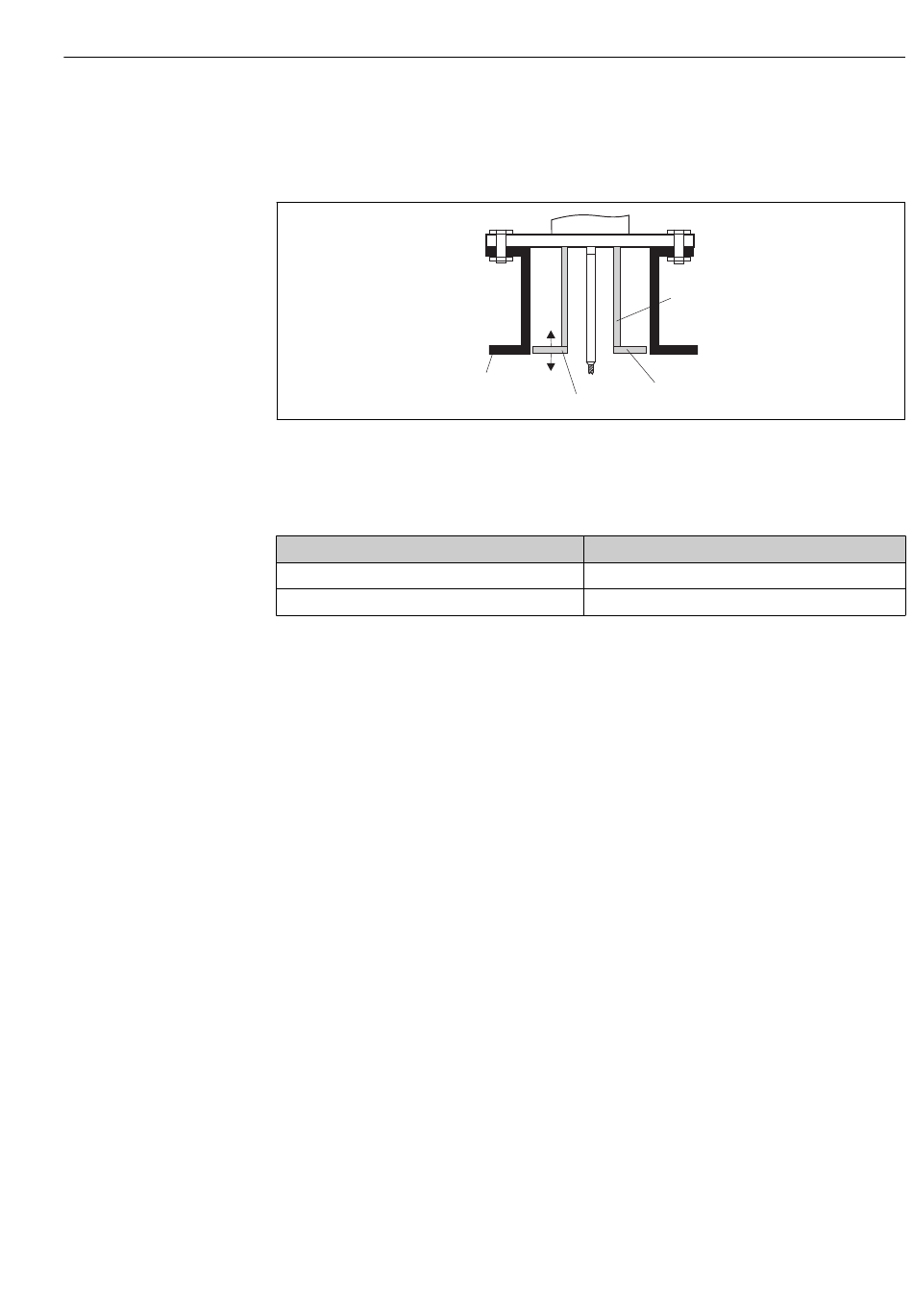

Piquages ≥ DN300
S' i l est impossible d' é viter le montage dans un piquage ≥ 300 mm/12", l' i nstallation doit
être réalisée conformément au schéma suivant pour prévenir les signaux parasites dans la
zone de mesure proche.
1 Bord inférieur du piquage
2 A peu près affleurant avec le bord inférieur du piquage (± 50 mm)
3 Plaque
4 Tube  150 ... 180 mm
Diamètre du piquage
300 mm (12")
≥ 400 mm (16")
1
2
Diamètre de la plaque
280 mm (11")
≥ 350 mm (14")
4
3
Montage
A0014199
