Montage
14

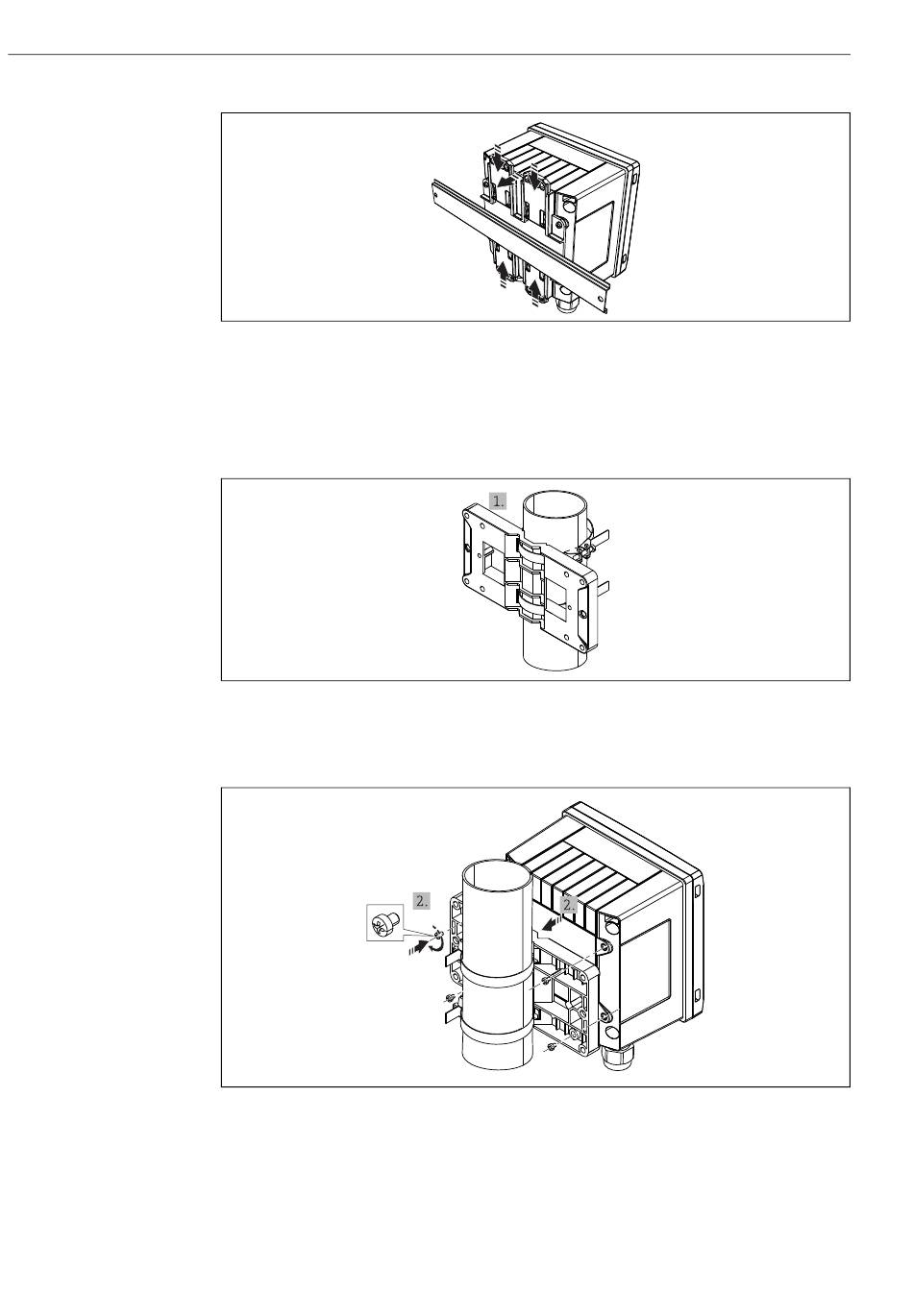

12: Montage sur rail DIN
3.4.4
Montage sur conduite
Tirer les bandes métalliques à travers la plaque de montage (dimensions å 4,
1.
ä 11) et les fixer sur le tube.
13: Préparation pour le montage sur tube
2.
Positionner l' a ppareil sur la plaque de montage et le fixer avec les 4 vis fournies.
14: Montage sur conduite
3.5
Contrôle du montage
Pour monter le Batch Controller et les capteurs de température associés, il faut tenir compte
des instructions de montage générales selon EN 1434 Part 6.
