Montage

12
REMARQUE
Des températures élevées réduisent la durée de vie de l'appareil
‣
Pour éviter l' a ccumulation de chaleur, ne pas exposer l' a ppareil à une chaleur extrême ou
à un fort ensoleillement direct.
‣
Une utilisation dans la partie supérieure de la gamme de température réduit la durée de
vie de l' a fficheur.
3.4 Montage
3.4.1

Montage mural

Utiliser la plaque de montage comme gabarit de perçage, dimensions  å 4, ä 11
1.
2. Positionner le Batch Controller sur la plaque de montage et le fixer par l' a rrière à l' a ide
de 4 vis.
3. Fixer la plaque de montage au mur au moyen de 4 vis.

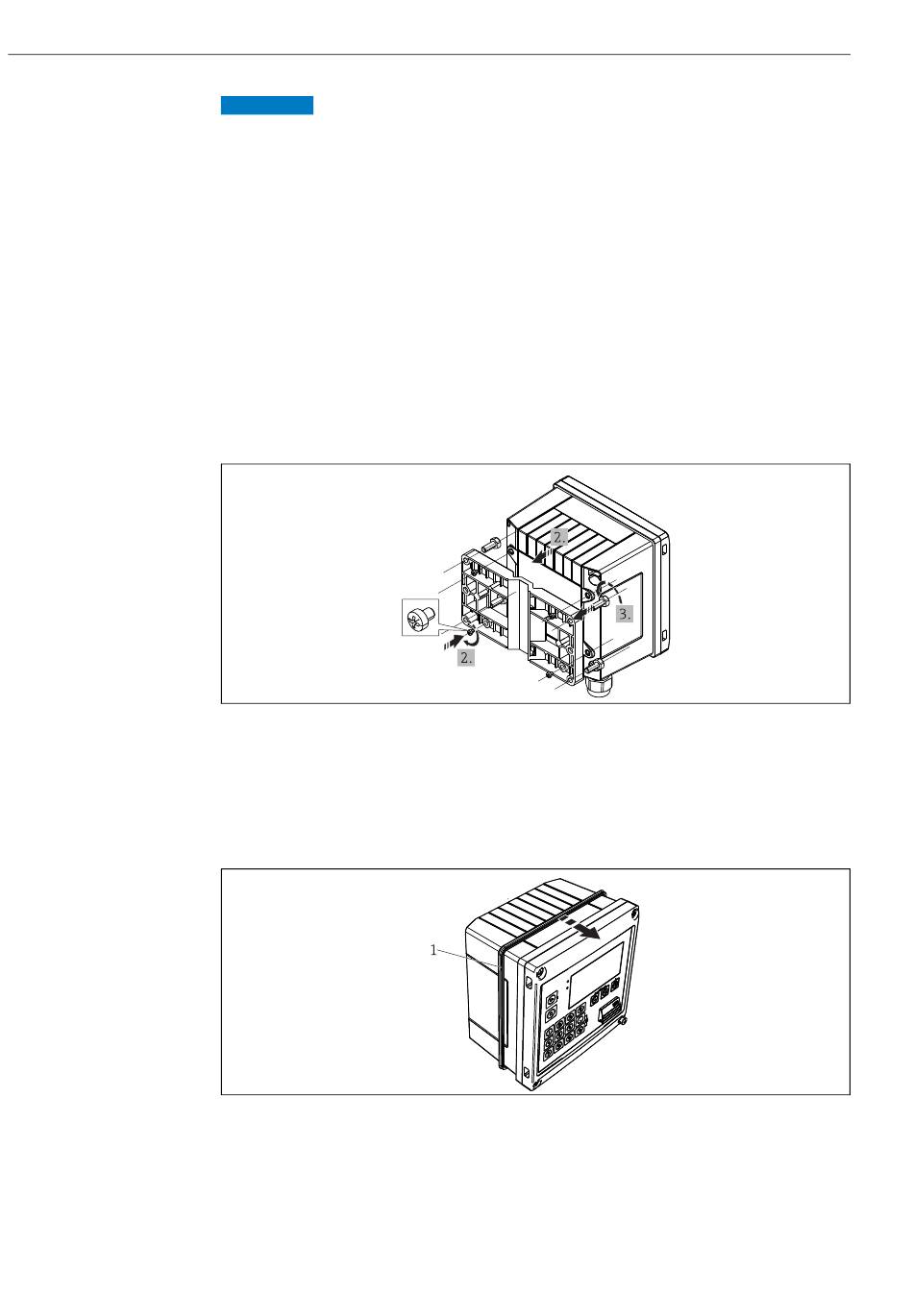

 7: Montage mural
3.4.2 Montage en façade d'armoire
Réaliser la découpe d' a rmoire dans la taille requise, dimensions  å 5, ä 11.
1.
2. Placer le joint (pos. 1) sur le boîtier.
 8: Montage en façade d' a rmoire
3. Visser les tiges filetées (pos. 2) dans la plaque de montage (dimensions  å 4, ä 11).
Batch Controller RA33
