Indications pour le marquage CE
Chaque machine est identifiée
indications suivantes:
- Le nom et l'adresse du fabricant : SAMMIC,
S.L., Basarte, 1, Azkoitia, Gipuzkoa (ESPAGNE).
- Le marquage «CE ».
- Le modèle de machine, qui est indiqué au
paragraphe suivant.
- Le numéro de série de la machine, qui est
indiqué sur le bon de garantie et sur la
déclaration de conformité.
MODÈLES
La présente notice décrit l'installation, le
fonctionnement et l'entretien des machines de
conditionnement sous vide V-410SGA, V-
410SGI, V-421SGA, V-421SGI, V-426SGI, V-
641SGA, V-641SGI, V-821SGI, V-821LLSGI
(vide contrôlé par senseur en %).
La référence et les caractéristiques du modèle
sont indiquées sur la plaque signalétique
apposée sur la machine.
La conception et la fabrication de ces machines
de conditionnement sous vide sont conformes
aux normes européennes
93/68/CEE et 73/23/CEE et à la norme NSF
d'hygiène et santé.
INSTALLATION
Afin d'obtenir les performances optimales et
assurer une bonne conservation de la machine,
il est important de suivre attentivement les
instructions données dans cette notice.
Emplacement
Poser la machine sur une surface parfaitement
plane. Afin d'éviter tout risque, la machine ne
doit jamais être appuyée sur l'un de ses côtés.
Les machines V-410/V-421/V-426 doivent
être posées sur un support lisse, car leurs pieds
sont fabriqués en matière glissante pour
permettre le déplacement sans effort de
l'appareil et le nettoyage de la surface où il est
installé.
Branchement électrique
1. C
ARACTÉRISTIQUES DE LA MACHINE
- Les machines monophasées sont prévues
pour une tension de 230V.
- Les machines triphasées sont prévues pour
une tension de 230V ou 400V (branchement
effectué en 400 V).
Avant de brancher votre appareil, vérifiez que la
tension d'alimentation de
correspond bien à celle de votre installation
électrique. Dans le cas contraire, procédez au
changement de tension.
Pour le changement de tension :
1. Brancher les transformateurs à la tension
voulue, comme indiqué sur leur barrette de
connexion.
2. Modifier, si nécessaire, les connexions du
moteur comme indiqué sur sa plaque à
bornes.
14
FRANÇAIS
3. Adapter, si nécessaire, le relais thermique,
comme indiqué sur le schéma électrique.
par les
2. C
ARACTÉRISTIQUES DU CORDON
Les machines de conditionnement sous vide
SAMMIC sont livrées équipées d'un cordon
électrique de 1,5 m de longueur, à gainage
thermoplastique.
LA MISE À LA TERRE EST OBLIGATOIRE. Le fil de
terre de la machine est convenablement repéré.
- Machines triphasées : Prévoir une prise de
courant murale 3PN+T de 20A et une fiche
étanche à raccorder au cordon d'alimentation
de la machine.
- Machines monophasées : Prévoir une prise de
courant murale 2P+T de 20A et sa fiche
correspondante.
- La fiche équipant le cordon d'alimentation
doit être accessible.
3. I
NVERSION DU SENS DE ROTATION DU MOTEUR DE LA
POMPE À VIDE
triphasées)
Si le moteur de la pompe à vide fait un bruit
anormal à la mise en marche de la machine,
c'est qu'il tourne dans le mauvais sens. Dans ce
89/392/CEE, cas, arrêter immédiatement la machine et
inverser deux des fils de phase.

MISE EN MARCHE

Tous les modèles sont fournis la pompe déjà
remplie d'huile.
l'interrupteur général pour mettre la machine en
marche, il convient d'effectuer plusieurs cycles à
blanc avant de commencer à conditionner des
produits, afin de laisser chauffer l'huile et
assurer une bonne mise sous vide.
Conditionnement sous vide contrôlé par
senseur en %
Sur ces modèles,
(programmation, vide, injection de gaz inerte et
soudure) sont
microprocesseur. Un senseur de grande
précision (0,2%), commandé numériquement,
permet d'atteindre d'une manière fiable et sûre
un vide de jusqu'à 99,5% et offre, en outre, la
possibilité d'ajouter un vide extra pendant un
temps donné.
Caractéristiques générales
- Rapidité et simplicité de la programmation.
- Mise en mémoire de 10 programmes.
- Compteur
fonctionnement de la machine, avertissant
des vidanges d'huile à réaliser.
- Mise en mémoire automatique du dernier
la machine programme exécuté.
- Stockage permanent des programmes (sans
pile).
- Affichage par LEDS de l'étape du cycle en
cours d'exécution.
- Touche de STOP commandant l'arrêt de
l'étape du cycle en cours et le passage à la
suivante.
- Système VAC-NORM. Permet de faire le vide
dans les récipients.
Description
(uniquement sur les machines
Après basculement de
toutes les fonctions
commandées par un
automatique des heures de

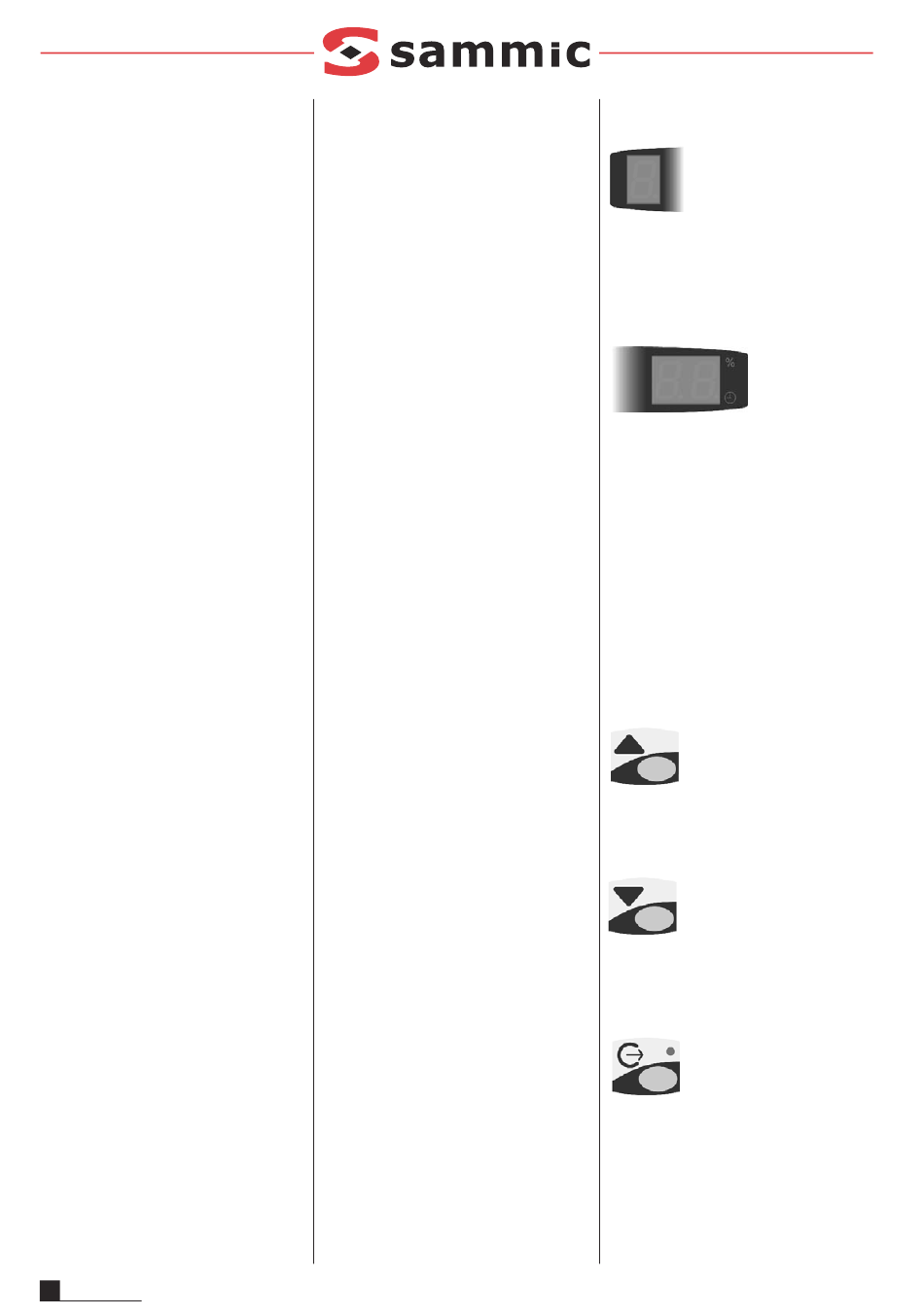

technique du tableau de
commande
Viseur 1
A l'allumage de la
machine par basculement de l'interrupteur
général, cet affichage montre pendant 2
secondes un nombre représentant
configuration de la machine. Ensuite, il sert à
montrer le numéro de programme choisi (de 0
à 9).
Viseur 2
A l'allumage de la machine par basculement
de l'interrupteur général, cet affichage fait
apparaître pendant 2 secondes un nombre
représentant les heures de fonctionnement de
la pompe à vide, exprimées en dizaines. Par
exemple, l'affichage de "10" signifie que la
durée accumulée de fonctionnement de la
pompe est de 100 heures. Ensuite, il permet
de visualiser les informations de vide, gaz,
soudure, etc., par simple pression sur la
touche correspondante. Lorsque la durée
accumulée de fonctionnement de la pompe
atteint 500 heures, l'affichage montre "50" à
l'allumage de la machine et clignote pendant
10 secondes pour avertir que l'huile doit être
changée. La machine ne peut pas être mise
alors en marche même si le couvercle est
baissé.
Touche +
Progressive
Permet d'augmenter la valeur
visualisée sur l'un ou l'autre affichage. Une
pression prolongée sur la touche permet
d'atteindre rapidement la valeur souhaitée.
Touche -
Dégressive
Permet de diminuer la valeur visualisée sur
l'un ou l'autre affichage. Une pression
prolongée sur la touche permet d'atteindre
rapidement la valeur souhaitée.
Vide contrôle par senseur
Cette touche sert à sélectionner / afficher le %
de vide, entre 0 et 99. La LED associée à cette
touche s'allume lors de la sélection du % de
vide et pendant la phase d'obtention du vide.
la
