4.4.3 Procédures de câblage
Procédure
1. Retirer le fil cavalier entre les bornes de commande 37 et 12/13 (24 V).
La coupure ou la rupture du cavalier n'est pas suffisante pour éviter les courts-circuits.

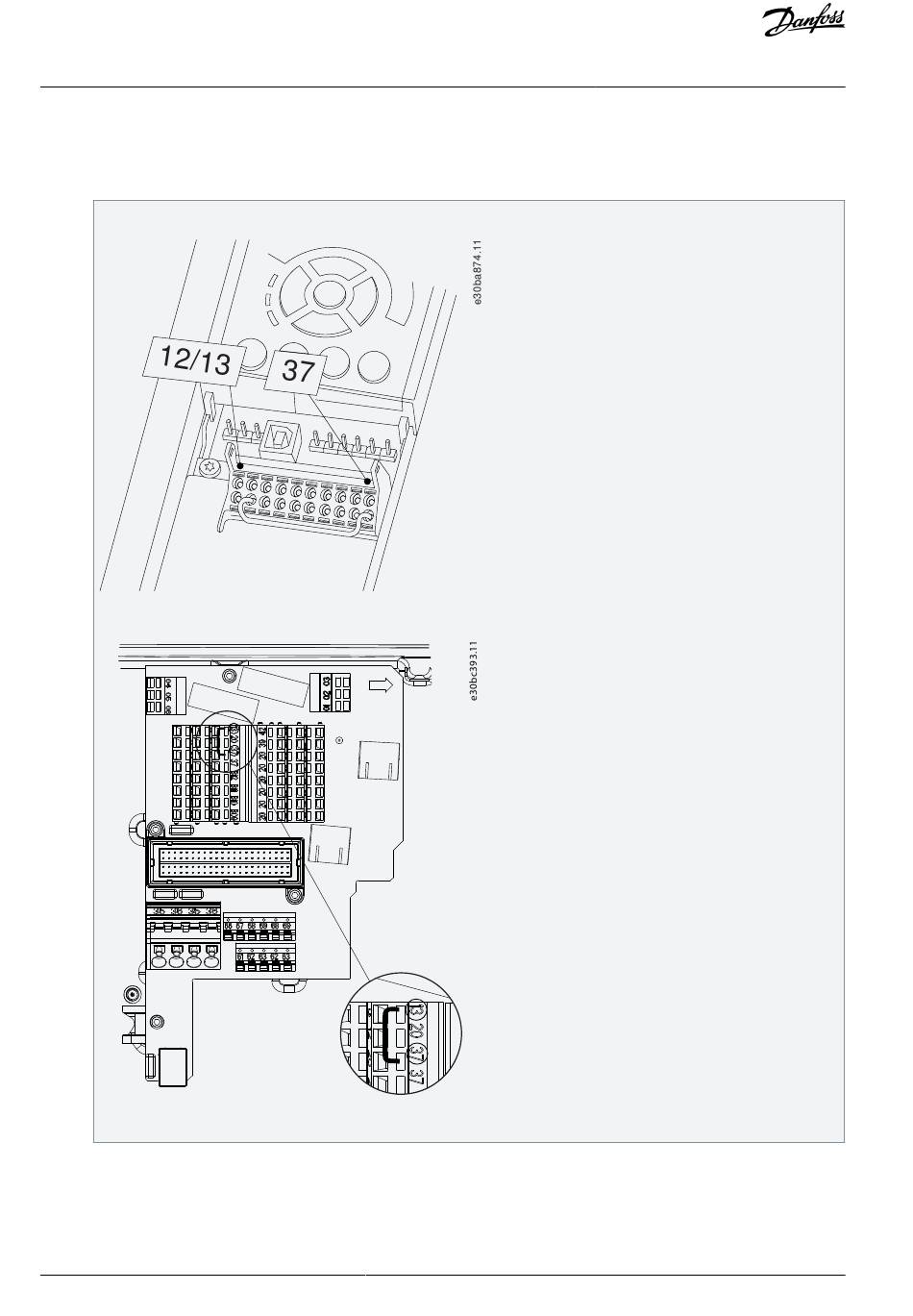

Illustration 9: Cavalier entre les bornes 12/13 et 37 (VLT® AutomationDrive FC 302)
Illustration 10: Cavalier entre les bornes 12/13 (24 V) et 37, VLT® Decentral Drive FCD 302
2. Raccorder la sortie de sécurité S37 de l'option de sécurité à la borne 37 de la carte de commande (longueur de câble maxi-
male : 100 mm (3,9 po)).
