4.4.9 Raccord du départ et du retour
Des flexibles inox 3/4" utilisés sur le départ et le
retour permettent une traversée de toit rapide et
aisée. Nous recommandons la gaine d'isolation
résistant à la température, aux intempéries et aux UV
pour l'isolation thermique des raccords des capteurs.
L'utilisation d'une enveloppe d'aluminium est judi-
cieuse pour assurer la protection contre les domma-
ges causés par les oiseaux.

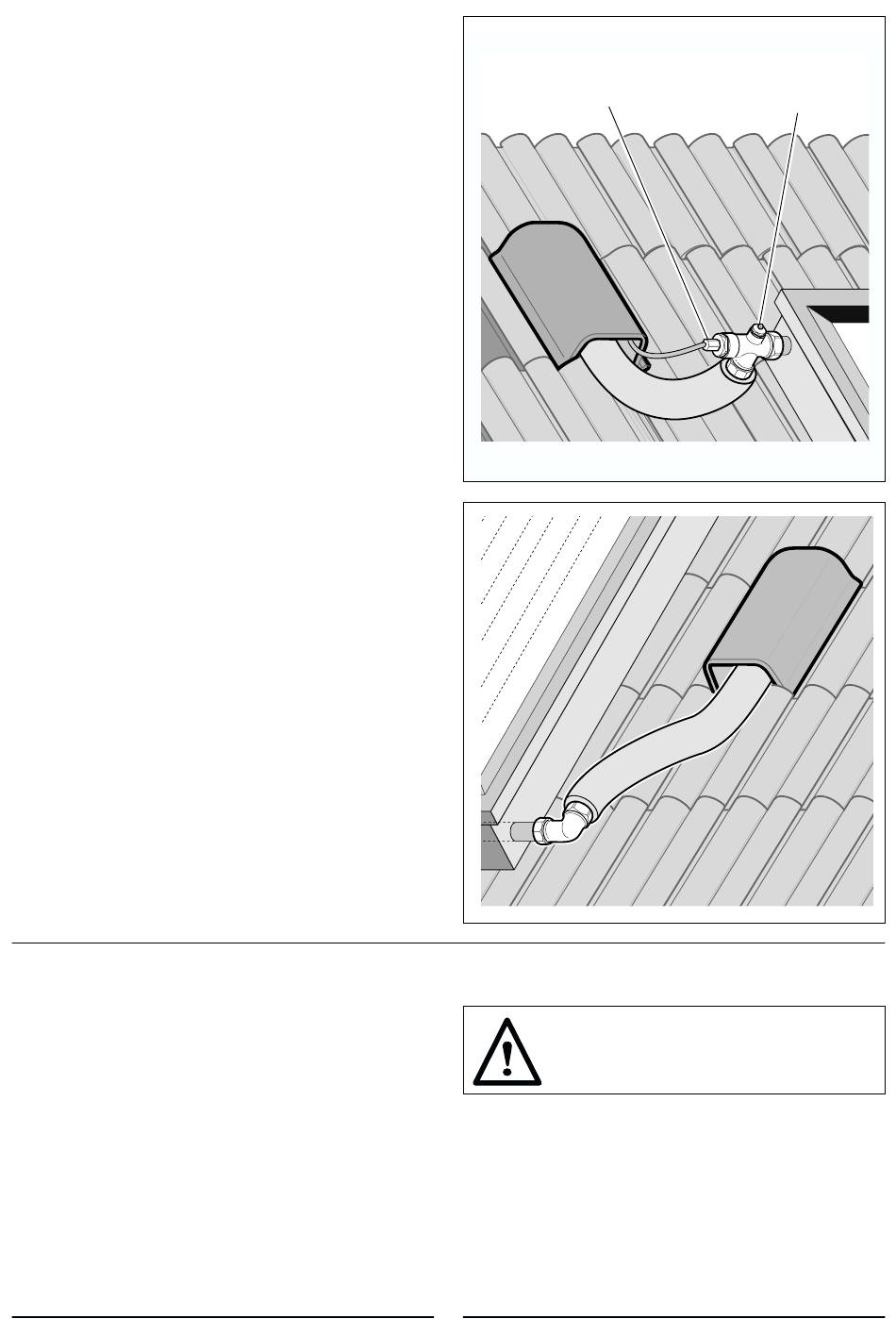

Départ :
Le passage sous toiture du flexible doit être fait en
amont du capteur et sans boucle pour permettre un
dégazage optimal.
Retour :
Le passage sous toiture du flexible doit permettre la
vidange des capteurs. Sa position idéale est en aval
des capteurs (ci-contre : position haute extrême).
4.4.10 Capteur - sonde de température – purgeur manuel (voir figure ci-dessus)
Glisser la sonde jusqu'en butée dans le doigt de gant.
Serrer le raccord pour assurer le maintien de la sonde
dans le doigt de gant. Le câble de la sonde peut éga-
lement être fixé au tube départ en veillant à ne pas
blesser l'isolation du tube et celle de la sonde.
Les câbles de la sonde doivent uniquement être pro-
longés, en principe, par des assemblages brasés iso-
lés avec une gaine rétractable.
Ne pas poser les câbles de sondes sur plus de 2 m
parallèlement à d'autres câbles conducteurs de cou-
rant, utiliser éventuellement un câble blindé.
Le purgeur manuel monté sur le raccord du départ du
capteur sert de point haut hydraulique de purge de la
batterie de capteurs.
Sonde de température
La sonde de température du capteur
doit être solidement insérée dans le
doigt de gant du raccord.
13
Purgeur manuel
