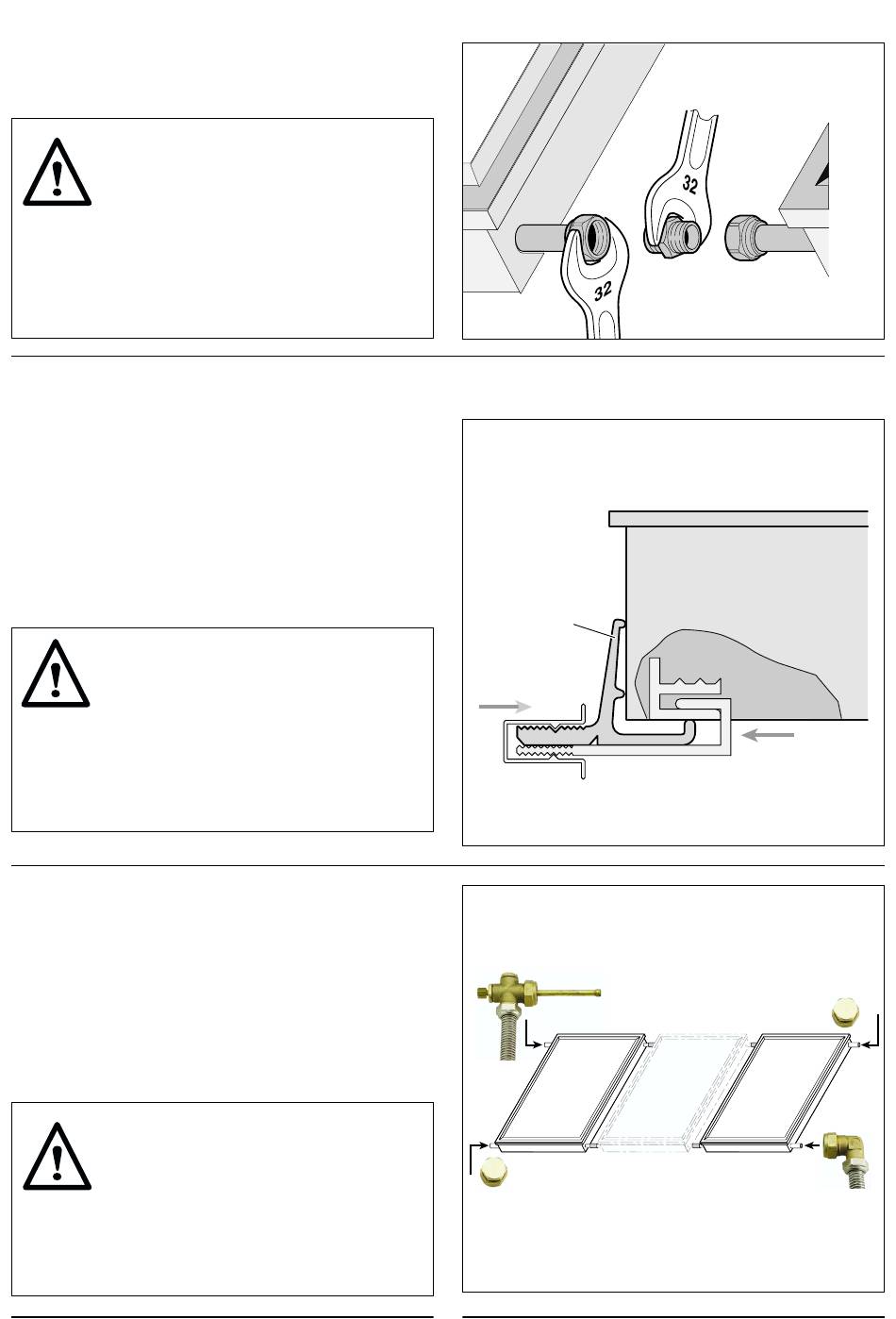

4.4.6 Raccord à visser à bague coupante entre les capteurs
Monter tous les raccords à bague coupante pour la
liaison hydraulique entre les capteurs.
IMPORTANT
Serrer solidement les raccords à bague
coupante mais sans appliquer une force
excessive. Le serrage s'effectue avec
deux clés de 32 mm. Exercer une con-
trepression avec l'une des clés pendant
le serrage. La torsion des tubes collec-
teurs peut entraîner des détériorations
dans le capteur.
4.4.7 Fixation définitive sur le toit
La position des capteurs est sécurisée avec 4 étriers
de fixation et 4 clips de maintien par capteur.
G
Sécuriser le capteur, glisser l'étrier jusqu'en butée
dans le sens de la flèche.
G
Enfoncer le clip avec une pince à circlips – taille
de bague extérieure A 3 – par-dessus le rail profi-
lé en T et l'étrier jusqu'à ce qu'il encliquette.
G Montage achevé et sécurité de position du
capteur.
IMPORTANT
Si le déroulement des travaux nécessi-
te que les capteurs restent longuement
sur le toit sans être remplis, il faut les
protéger avec une couverture opaque
résistant aux intempéries. Si le départ
et le retour ne sont pas raccordés
immédiatement, les fermer avec les
bouchons fournis.

4.4.8 Conduites de raccordement des capteurs

Monter le raccord de départ avec le doigt de gant et le
purgeur manuel au choix* en haut à gauche ou à droite
de la batterie de capteurs.
Monter les bouchons du côté opposé au départ et au
retour.
*pour le raccord de départ, il faut choisir le côté dirigé
vers la conduite ascendante.
Serrer solidement les raccords à bague
coupante mais sans appliquer une
force excessive. Le serrage s'effectue
avec deux clés de 32 mm. Exercer une
contrepression avec l'une des clés
pendant le serrage. Graisser le filetage
et faites un joint de filasse. Raccorder
la batterie de capteurs à la conduite de
départ et de retour du circuit solaire.
Profilé en T
Clip de maintien
Raccord du départ
Bouchon
12
Raccord à
bague coupante
8980N023
Capteur
Capteur
Etrier de maintien
8980N014
Bouchon
Raccord du retour
8980N024
