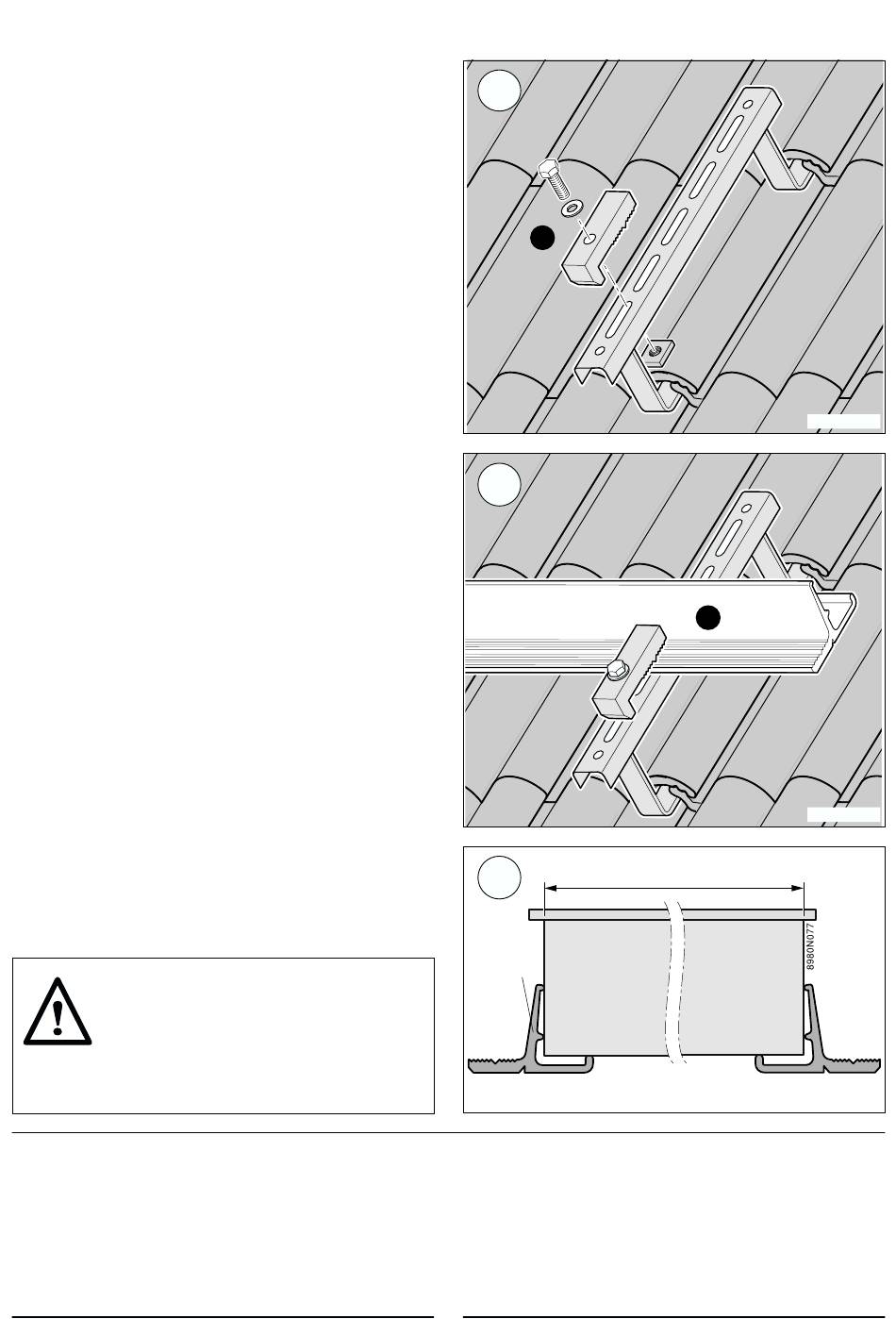

4.4.4 Montage des rails profilés en T pour la fixation du capteur
Rail profilé en T inférieur :
Figure 1 :
Visser sans serrer les griffes du rail profilé inférieur
sur la rangée de supports inférieure avec une vis
inox à tête hexagonale M 10x30, un écrou coulissant
M 10 et une rondelle.
Figure 2 :
Glisser le rail profilé en T avec le côté denté vers le
bas, sous les griffes, de sorte que les rangées de
dents du rail et des griffes prennent les unes dans les
autres. Bloquer les griffes avec un cliquet à embout
de 17 ou avec une clé.
Le montage avec une pente maximale de 3° vers le
raccord de départ facilite l'évacuation de l'air au pur-
geur manuel.
Rail profilé en T supérieur :
Le montage du rail profilé en T supérieur est en prin-
cipe identique à celui du rail inférieur, mais avec le
côté denté vers le haut.
Sécuriser le rail pour l'empêcher de glisser et le fixer
parallèlement au rail inférieur à une distance de
1995 mm (figure 3).
IMPORTANT
RISQUES DE BRULURES
Ne pas monter le capteur directement
sous un rayonnement solaire intense.
Chaleur élevée possible aux raccords
du capteur.
4.4.5 Pose du capteur dans le profilé en T
G
Glisser le rail profilé en T jusqu'en butée sur les
capteurs.
G
La denture supérieure des griffes doit prendre
dans la denture du rail profilé en T.
G
Visser solidement la rangée de griffes supérieure.
1
1
2
3
Capteur
Profilé
en T
11
2
1995
8980N021
8980N022
