44 | Italiano
Sul tratto di misura di 2 x 20 m = 40 m la devia-
zione ammessa può essere al massimo:
40 m x ±0,3 mm/m = ±12 mm.
La differenza d tra i punti I e II può essere per-
tanto al massimo di 12 mm.

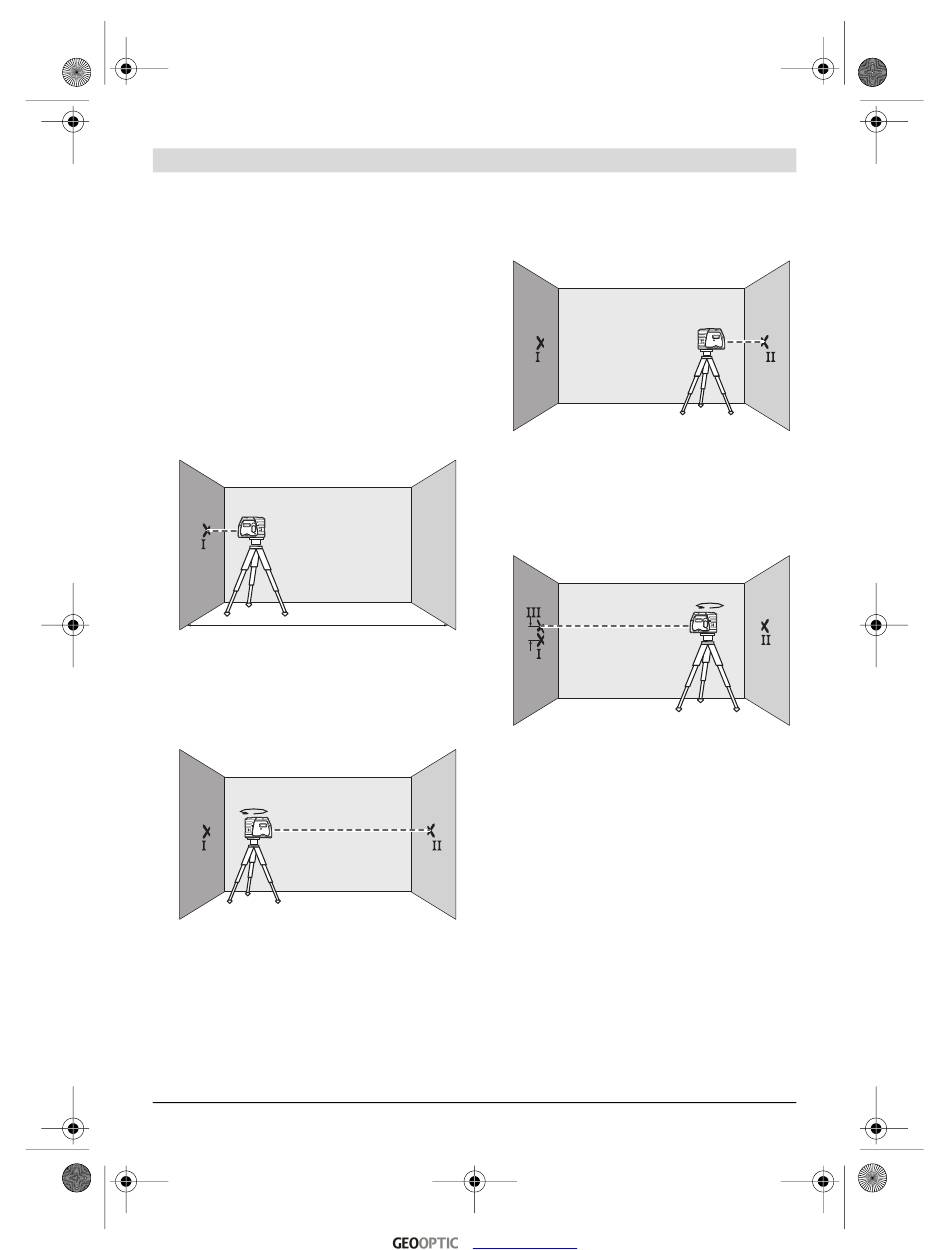

Controllo della precisione di livellamento
orizzontale dell'asse longitudinale
Per il controllo è necessario un tratto libero di
misura di 20 m su base fissa tra due pareti A e B.
– Montare lo strumento di misura vicino alla
parete A sul supporto o su un treppiede,
oppure posizionarlo su una base stabile e
piana. Accendere lo strumento di misura.
A
20 m
– Dirigere il raggio laser orizzontale, che passa
parallelamente rispetto all'asse longitudinale
dello strumento di misura, sulla parete A
vicina. Far effettuare l'operazione di livella-
mento dello strumento di misura. Marcare il
centro del punto laser sulla parete (Punto I).
A
180˚
– Ruotare lo strumento di misura di 180°, far
eseguire l'operazione di livellamento e mar-
care il centro del punto del raggio laser alla
contrapposta parete B (Punto II).
1 609 929 S07 | (2.10.08)
– Installare lo strumento di misura – senza girar-
lo – vicino alla parete B, accenderlo e lasciare
che esegua l'operazione di livellamento.
A
– Regolare lo strumento di misura in altezza
(tramite il treppiede oppure, se il caso, appli-
candovi sotto degli spessori), in modo tale
B
che il centro del punto del raggio laser arrivi
a colpire esattamente il punto II precedente-
mente marcato sulla parete B.
A
d
– Ruotare lo strumento di misura di 180°,
senza modificarne l'altezza. Fare effettuare
l'operazione di livellamento e marcare il cen-
B
tro del punto del raggio laser sulla parete A
(Punto III). Prestare attenzione affinché il
punto III si trovi possibilmente verticale so-
pra oppure sotto il punto I.
– La differenza d di entrambi i punti marcati I
e III sulla parete A indica la deviazione
dell'altezza effettiva dello strumbento di
misura lungo l'asse longitudinale.
Sul tratto di misura di 2 x 20 m = 40 m la devia-
zione ammessa può essere al massimo:
40 m x ±0,3 mm/m = ±12 mm.
La differenza d tra i punti I e III può essere per-
tanto al massimo di 12 mm.
www.geooptic.ru
B
B
180˚
