144 | Български

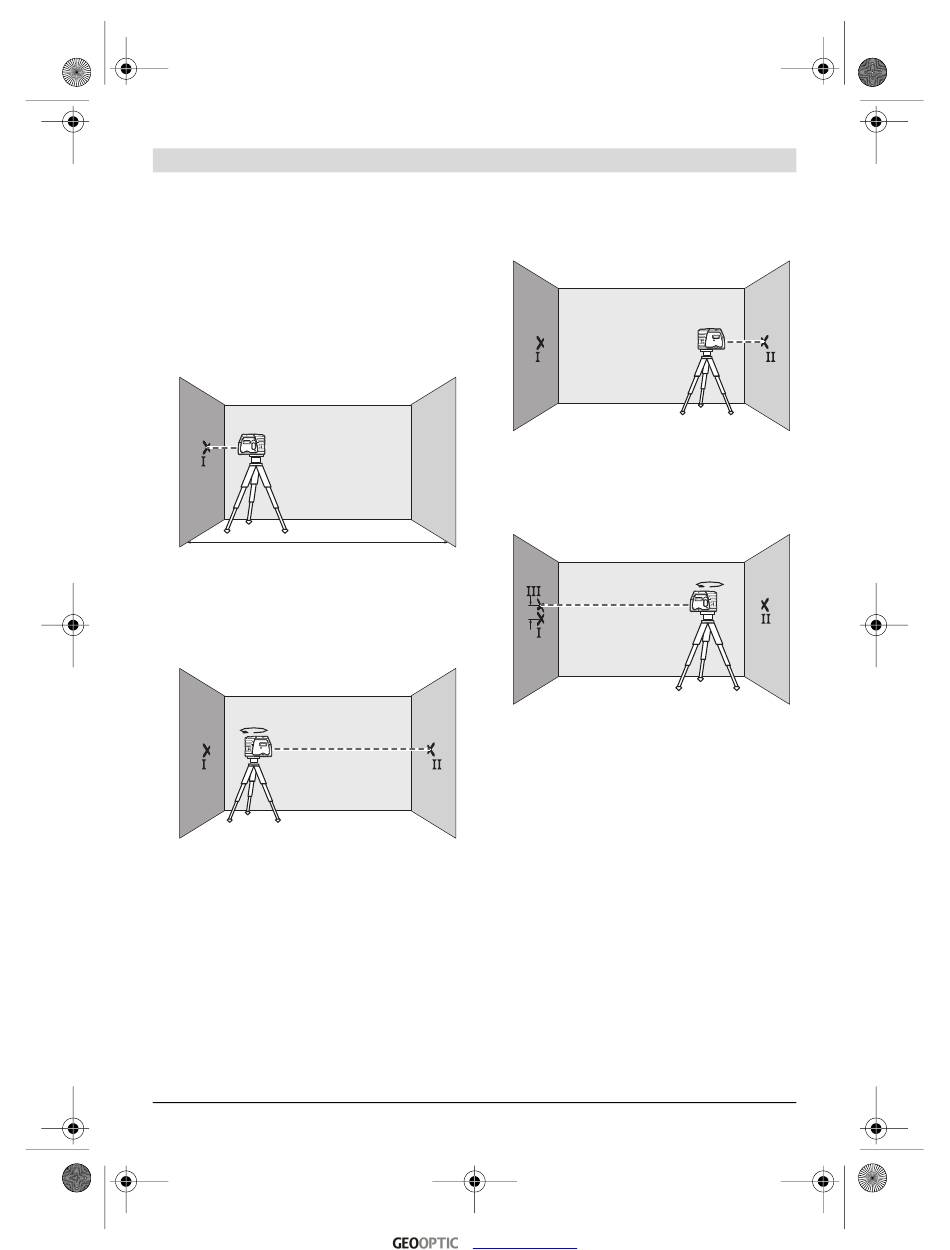

Проверка на хоризонталната точност на ни-
велиране по направление на надлъжната ос
За проверката се нуждаете от свободна зона
за измерване между две стени А и В върху
твърда основа с дължина прибл. 20 m.
– Монтирайте измервателния уред в близост
до стената А на стойката, респ. на статив
или го поставете върху твърда равна
повърхност. Включете измервателния уред.
A
20 m
– Насочете към близката стена А хоризонтал-
ния лъч, който е успореден на надлъжната
ос на измервателния уред. Изчакайте из-
мервателният уред да се нивелира. Марки-
райте центъра на лазерната точка на
стената (точка I).
A
180˚
– Завъртете измервателния уред на 180°,
изчакайте го да се нивелира и маркирайте
центъра на петното на лазерния лъч на
срещуположната стена B (точка II).
1 609 929 S07 | (2.10.08)
– Поставете измервателния уред – без да го
завъртате – в близост до стената B, вклю-
чете го и изчакайте да се нивелира.
A
B
– Подравнете лазерния лъч по височина така
(с помощта на статива или чрез подлагане),
че центърът на петното му върху стената B
да съвпада точно с направената преди това
маркирана точка II.
A
d
B
– Завъртете измервателния уред на 180°, без
да променяте височината. Изчакайте го да
се нивелира и маркирайте центъра на ла-
зерния лъч на стената А (точка III). При това
внимавайте точка III да е по възможност
вертикално над, респ. под точка I.
– Разликата d на двете маркирани точки I и III
на стената дава действителното отклонение
по височина на на измервателния уред по
направление на надлъжната ос.
На измервателна дължина от 2 х 20 m = 40 m
максимално допустимото отклонение възлиза
на:
40 m x ±0,3 mm/m = ±12 mm.
Следователно е допустимо разликата d между
точкит I и III да е най-много 12 mm.
www.geooptic.ru
B
B
180˚
