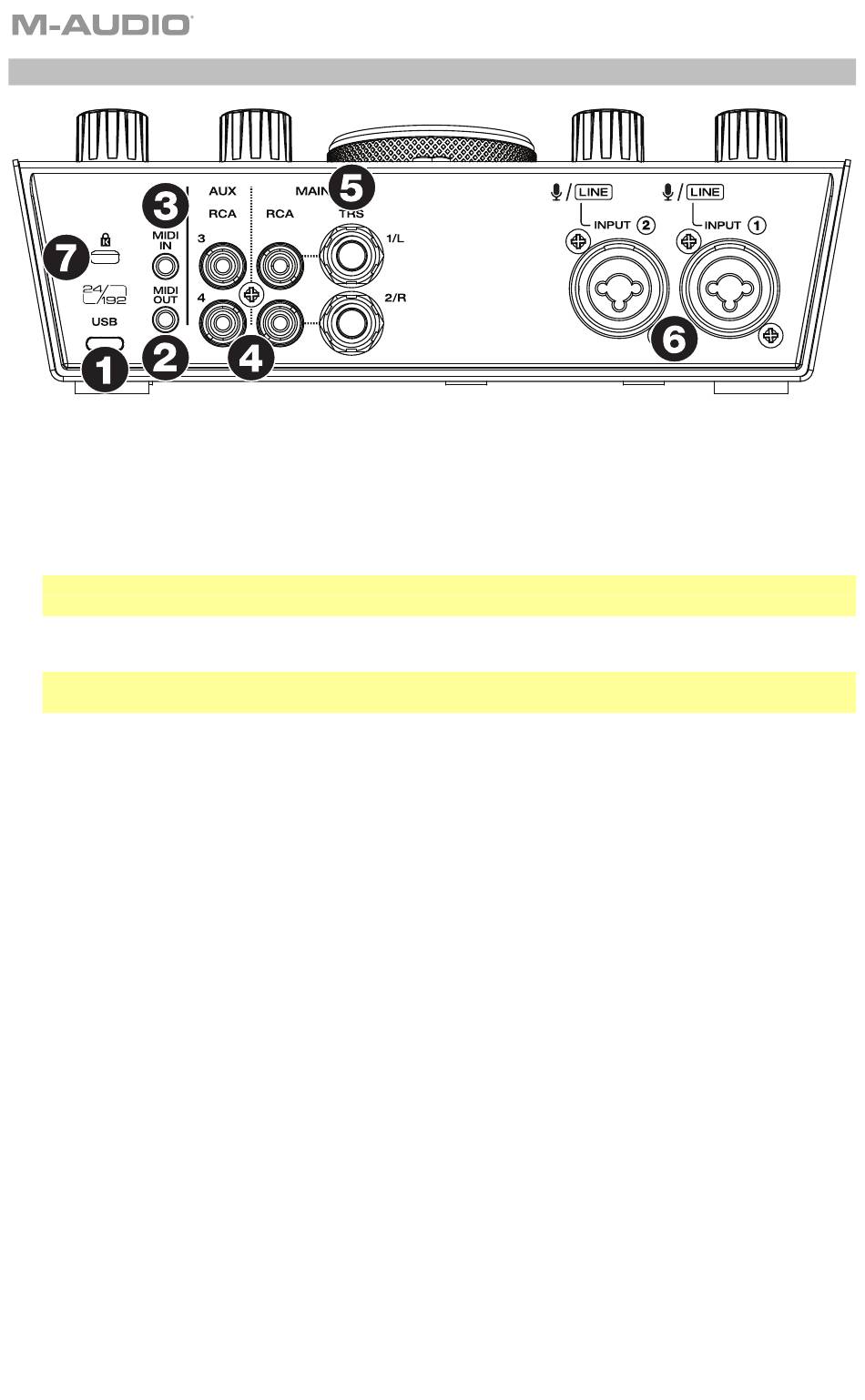

Panneau arrière
1. Port USB (type C) : Cette connexion permet de transmettre et de recevoir des signaux audio et des
données MIDI vers et depuis un ordinateur. Utilisez le câble USB-C–vers–USB-C ou USB-C–vers–USB-
A fourni pour brancher l'AIR 192|8 à un ordinateur. Branchez l'extrémité USB-C du câble en appuyant
fermement dessus afin de vous assurer qu'il est bien inséré. L'AIR 192|8 requiert une connexion
USB 2.0 (ou version ultérieure).
2. Sortie MIDI : Utilisez l'adaptateur 3,5 mm vers MIDI fourni afin de transmettre des données MIDI vers
un appareil externe.
Important : NE PAS brancher les appareils audio (p. ex., casque d'écoute, moniteur, etc.) à ce
connecteur. Utilisez l'adaptateur 3,5 mm vers MIDI fourni pour brancher des appareils MIDI seulement.
4. Entrée MIDI : Utilisez l'adaptateur 3,5 mm vers MIDI fourni afin de recevoir des données MIDI depuis
un appareil externe.
Important : NE PAS brancher les appareils audio (p. ex., casque d'écoute, moniteur, etc.) à ce
connecteur. Utilisez l'adaptateur 3,5 mm vers MIDI fourni pour brancher des appareils MIDI seulement.
5. Sorties RCA (1-4) : Les connecteurs RCA asymétriques 1/2 sont alimentés par les sorties 1-2, et sont
affectés par les réglages des boutons moniteur et Monitor Mix et du sélecteur Direct Monitor. Les
connecteurs RCA asymétriques 3/4 sont alimentés par les sorties 3-4, et ne sont pas affectés par les
réglages des boutons moniteur et Monitor Mix et du sélecteur Direct Monitor.
6. Sorties principales (1–2) : Utilisez des câbles TRS 6,35 mm (1/4 po) standards pour relier ces sorties à
vos moniteurs amplifiés, à un système d'amplification, etc. Le mix que vous entendez via ces sorties est
déterminer par le bouton Monitor Mix et le sélecteur Direct Monitor. Le niveau de ces sorties est
commandé par le bouton moniteur.
7. Entrées combo : Ces entrées permet de brancher un microphone, une guitare ou une basse avec un
micro actif, ou un appareil à niveau ligne. Pour brancher un microphone, utilisez un câble XLR ou TRS
6,35 mm. Pour une guitare ou une basse dotée d'un micro actif, utilisez un câble TS 6,35 mm standard.
Pour brancher un appareil à niveau ligne, utilisez un câble TRS 6,35 mm. Vous pouvez vérifier le niveau
du signal d'entrée sur les vumètres à DEL.
8. Verrou Kensington : Cet emplacement permet d'utiliser un verrou Kensington pour sécuriser l'AIR
192|8 sur une table ou autre surface.
