TX25

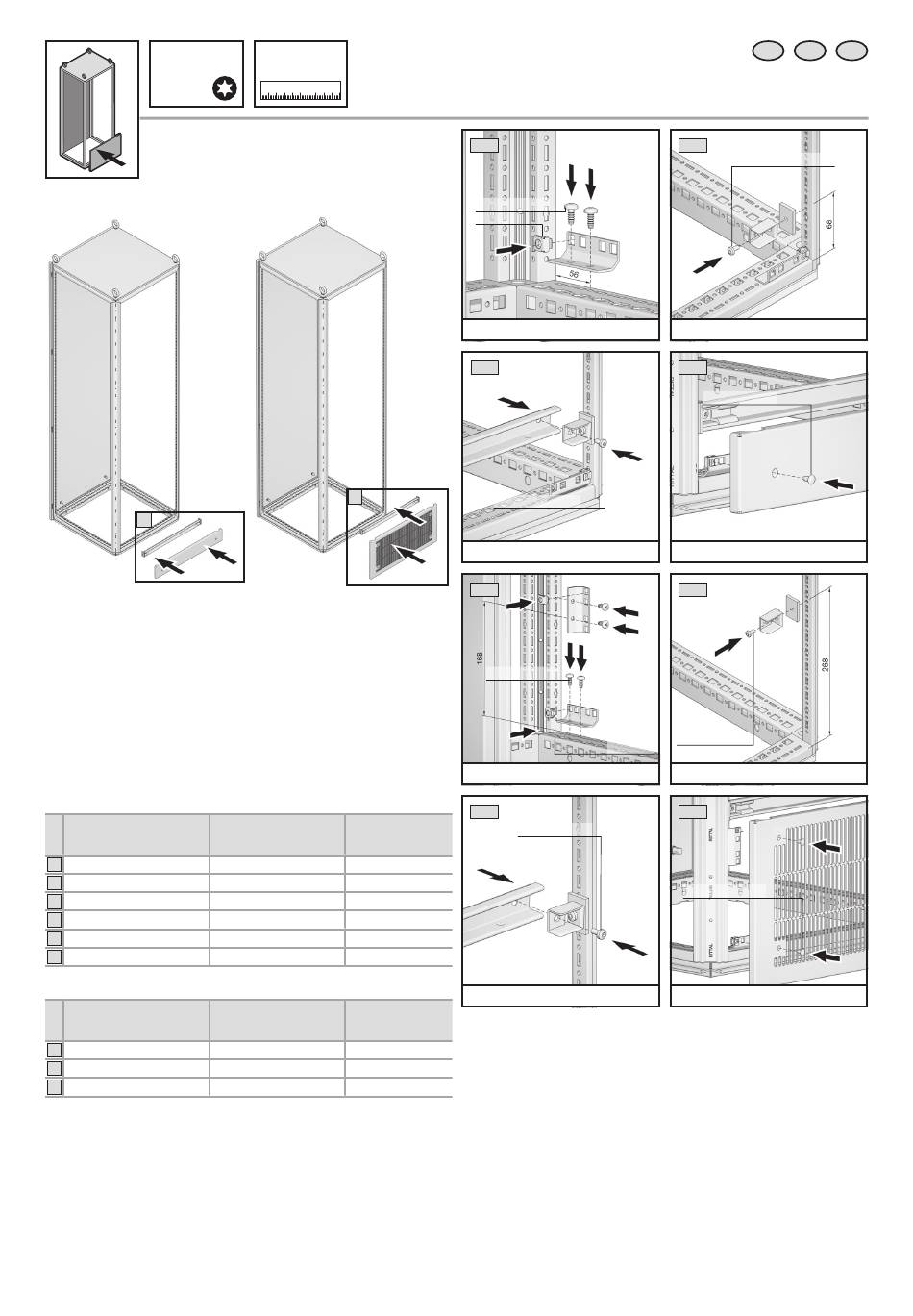

Frontblenden montieren
Fitting the front trim panels
Montage des bandeaux
de finition
1
Frontblenden, unten/Front trim panels, bottom/
Bandeaux de finition inférieurs
Schutzart IP 54/Protection category IP 54/Indice de protection IP 54
Für Schrankbreite mm
For enclosure width mm
Pour largeur d'armoire mm
400
1
2
400
1
600
2
600
800
1
2
800
Schutzart IP 2X/Protection category IP 2X/Indice de protection IP 2X
Für Schrankbreite mm
For enclosure width mm
Pour largeur d'armoire mm
400
2
2
600
2
800
Teiltüren Montageanleitung/Partial doors assembly instructions/Portes partielles – Notice de montage
mm
2
Höhe mm
Best.-Nr.
Height mm
Model No.
Hauteur mm
Référence
100
9672.334
300
9672.344
100
9672.336
300
9672.346
100
9672.338
300
9672.348
Höhe mm
Best.-Nr.
Height mm
Model No.
Hauteur mm
Référence
300
9672.354
300
9672.356
300
9672.358
1.1
4x (5,5 x 13)
2x (M6)
M
= 5 Nm
D
1.3
2x (M5 x 10)
M
= 5 Nm
D
2.1
8x (5.5 x 13)
4x (M6)
M
= 5 Nm
D
2.3
2x (M5 x 10)
M
= 5 Nm
D
D
EN
F
1.2
2x (5.5 x 13)
M
= 5 Nm
D
1.4
2x (M6 x 15)
M
= 5 Nm
D
2.2
2x (5.5 x 13)
M
= 5 Nm
D
2.4
4x (M6 x 15)
M
= 5 Nm
D
